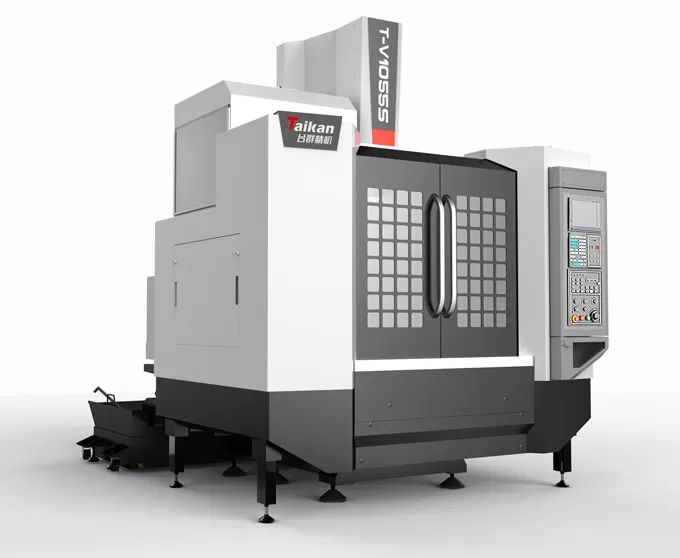

HT-V1055S Hochgeschwindigkeits- und hocheffizientes Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1000

Schlittenverfahrweg (Y-Achse)

mm

550

Spindelkopfverfahrweg (Z-Achse)

mm

600

Abstand Spindelnase – Tischoberfläche

mm

100～700

Abstand Spindelmitte – Führungsfläche am Ständer

mm

590

Arbeitstisch

Tischgröße

mm

1100*500

Max. Belastung (gleichmäßig verteilt)

kg

500

T-Nut (Anzahl – Nutbreite × Teilung)

mm

5-18*100

Spindel

Motorleistung (Nenn-/Kurzzeitbetrieb)

kW

7.5/11

Motordrehmoment (Nenn-/Kurzzeitbetrieb)

N.m

35.8/95.5

Drehzahlbereich

r/min

50~12000 (direkt gekoppelt)

Spindeldurchmesser

mm

φ150

Spindelkegel

/

BT40

Nietspezifikationen

/

P40T-I（MAS403）

Geschwindigkeit

Vorschubgeschwindigkeitsbereich

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.008

GB/T18400.4 (Gesamter Verfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.005

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

7

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / Nachbarplatz leer)

mm

Φ75/Φ150

Sonstiges

CNC-Steuerung

/

Mitsubishi M80VB

Druckluftversorgung

Flow

L/min

≥280（ANR)

Luftdruck

MPa

0.6~0.8

Anlagenkapazität

KVA

25

Kühlmitteltankinhalt

L

300

Maschinenabmessungen

mm

2500*3150*3032

Abmessungen (X*Y*Z-Achse)

Gewicht (ca.)

Kg

4700
