Vertikales Bearbeitungszentrum vs. Horizontales Bearbeitungszentrum: Die wichtigsten Unterschiede erklärt

Ein vertikales Bearbeitungszentrum (VBZ) und ein horizontales Bearbeitungszentrum (HBZ) sind die beiden Haupttypen von CNC-Bearbeitungszentren, die in der modernen Fertigung eingesetzt werden. Der Hauptunterschied liegt in der Spindelausrichtung: VBZs verwenden eine vertikal montierte Spindel, während HBZs eine horizontale Spindel nutzen.

Vertikale Bearbeitungszentren werden aufgrund ihrer Flexibilität, geringeren Kosten und einfachen Einrichtung häufig für Präzisionsbearbeitung, Formenbau und kleine bis mittlere Serienproduktion eingesetzt. Horizontale Bearbeitungszentren hingegen sind für die Großserienproduktion und Schwerzerspanung konzipiert und bieten bessere Spanabfuhr, längere Werkzeugstandzeiten und höheres Automatisierungspotenzial.

Das Verständnis der Unterschiede zwischen VBZ- und HBZ-Maschinen hilft Herstellern, die richtige Zerspanungslösung zu wählen, um Produktivität, Bearbeitungsgenauigkeit und die gesamte Produktionseffizienz zu verbessern.

Vergleichstabelle: VBZ vs. HBZ

Hauptunterschiede zwischen vertikalen und horizontalen Bearbeitungszentren

Der größte Unterschied zwischen vertikalen (VBZ) und horizontalen Bearbeitungszentren (HBZ) ist die Ausrichtung der Spindel und die daraus resultierende Bearbeitungsdynamik.

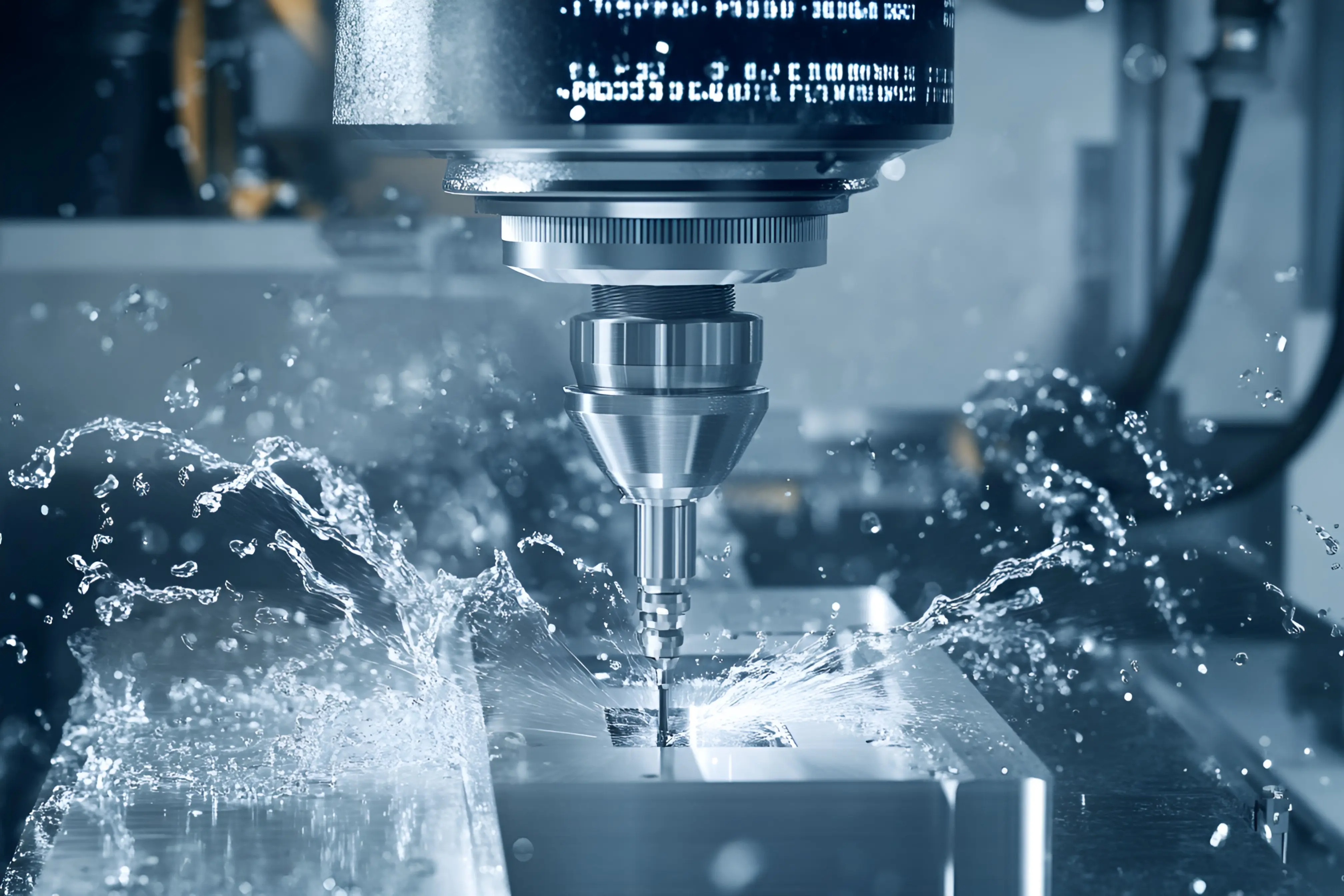

In a Vertikales BearbeitungszentrumBei VBZ bewegt sich die Spindel vertikal entlang der Z-Achse, so dass die Bediener den Bearbeitungsbereich klar einsehen können. Diese Sichtbarkeit vereinfacht die Einrichtung und Inspektion und macht VBZ besonders geeignet für die Präzisionsbearbeitung und die Herstellung komplexer Teile.

Im Gegensatz dazu wird bei HBZ die Spindel horizontal positioniert. Diese Konstruktion ermöglicht, dass die Späne aus der Schneidzone fallen, was die Spanansammlung reduziert und die Bearbeitungsstabilität verbessert. Dadurch bieten HBZ oft eine längere Werkzeugstandzeit und werden in der Großserienfertigung weit verbreitet eingesetzt.

Ein weiterer struktureller Unterschied ist das Werkstückspannsystem. VBZ verwenden in der Regel flache Tische, die die Vorrichtungsinstallation einfach und flexibel machen. HBZ verwenden häufig Tombstone-Aufspannvorrichtungen, mit denen mehrere Werkstücke in einer Aufspannung bearbeitet werden können, was die Produktionseffizienz steigert.

Vorteile von CNC-Vertikalbearbeitungszentren

CNC-Vertikalbearbeitungszentren (VBZ) werden in der modernen Fertigung aufgrund ihrer Flexibilität, Präzision und einfachen Bedienung weit verbreitet eingesetzt. Ihre vertikale Spindelkonstruktion bietet eine hervorragende Sichtbarkeit und Zugänglichkeit und macht sie geeignet für die Bearbeitung komplexer Komponenten mit engen Toleranzen.

Hauptvorteile von VBZ

1. Hervorragende Sichtbarkeit und einfache Einrichtung

Die vertikale Spindelausrichtung ermöglicht es dem Bediener, den Bearbeitungsbereich klar zu beobachten. Dies verbessert die Einrichteffizienz und erleichtert die Überwachung der Bearbeitungsvorgänge und die Anpassung von Parametern bei Bedarf.

2. Ideal für komplexe und präzise Teile

VBZ eignen sich gut für die Bearbeitung komplexer Geometrien und Präzisionskomponenten. Branchen wie die Luft- und Raumfahrt, der Formenbau und die Unterhaltungselektronik verlassen sich auf VBZ für hochpräzise Bearbeitung.

3. Effiziente Bearbeitung von Leichtbaumaterialien

Vertikale Bearbeitungszentren sind besonders leistungsfähig bei der Bearbeitung von Materialien wie Aluminium, Kunststoffen und Leichtlegierungen. Ihre hohen Spindeldrehzahlen ermöglichen eine effiziente Hochgeschwindigkeitsbearbeitung und verbesserte Produktivität.

4. Einfache Bedienung und flexible Produktion

Moderne VBZ verfügen oft über benutzerfreundliche CNC-Schnittstellen und fortschrittliche Softwareintegration. Dies vereinfacht die Programmierung, verkürzt die Einarbeitungszeit der Bediener und ermöglicht es Herstellern, sich schnell an unterschiedliche Produktionsaufgaben anzupassen. Zum Beispiel bietet Taikan Machine mehrere VBZ-Lösungen, darunter die S-Serie, H-Serie und M-Serie, die darauf ausgelegt sind, verschiedene Bearbeitungsanforderungen in unterschiedlichen Branchen zu unterstützen.

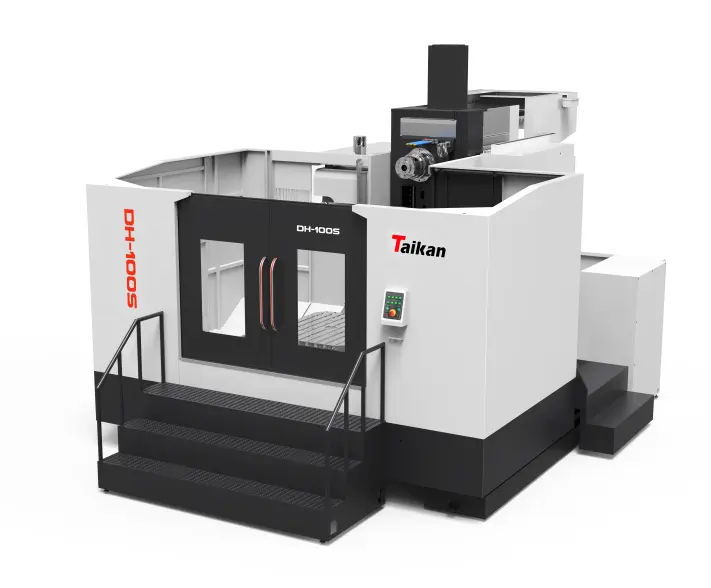

Vorteile von Horizontalbearbeitungszentren

Horizontalbearbeitungszentren (HBZ) sind für die Hochleistungs- und Schwerzerspanung konzipiert. Ihre horizontale Spindelstruktur verbessert die Spanabfuhr und unterstützt eine stabile Bearbeitung großer Komponenten und die Großserienproduktion.

Hauptvorteile von HBZ

1. Überlegene Spanabfuhr

Da die Spindel horizontal positioniert ist, fallen die Späne auf natürliche Weise aus der Schneidzone. Dies verhindert Spanansammlungen, reduziert den Werkzeugverschleiß und verbessert die Bearbeitungsstabilität.

2. Geeignet für große und schwere Werkstücke

HBZ bieten starke strukturelle Unterstützung für die Bearbeitung größerer und schwererer Komponenten. Die horizontale Konstruktion verteilt die Schnittkräfte effektiver und reduziert das Risiko von Werkstückverformungen.

3. Höhere Produktivität in der Massenproduktion

Horizontalbearbeitungszentren werden häufig in Großserienfertigungsumgebungen wie der Automobil- und Energiebranche eingesetzt. Ihre Effizienz trägt dazu bei, einen gleichbleibenden Durchsatz und eine stabile Produktion aufrechtzuerhalten.

4. Fortschrittliche Automatisierungsmöglichkeiten

Viele moderne HBZ sind mit Palettenwechslern und automatisierten Werkstückspannsystemen ausgestattet und ermöglichen so eine mannlose Bearbeitung und kontinuierliche Produktionszyklen. Dies verbessert die Produktivität erheblich und senkt die Arbeitskosten. Taikanshorizontales Bearbeitungszentrumintegriert starre Maschinenstrukturen und fortschrittliche Automatisierungstechnologien, um anspruchsvolle industrielle Anwendungen zu unterstützen.

Wann man sich für vertikale statt für horizontale Bearbeitung entscheidet

Die Wahl zwischen einem vertikalen (VBZ) und einem horizontalen Bearbeitungszentrum (HBZ) hängt hauptsächlich von den Produktionsanforderungen, den Werkstückeigenschaften und den Werkstattbedingungen ab.

Im Allgemeinen werden VBZ für Flexibilität und Präzisionsbearbeitung bevorzugt, während HBZ besser für die Großserienproduktion und schwere Komponenten geeignet sind.

Die Wahl des richtigen Bearbeitungszentrums kann die Produktivität, Effizienz und Wettbewerbsfähigkeit steigern.Taikan Machinekombiniert fortschrittliche Technologien, zuverlässige Ausrüstung und fachkundige Beratung, um Hersteller bei der Auswahl der am besten geeigneten Lösung zu unterstützen und die Anfangsinvestition mit der langfristigen Produktionseffizienz abzuwägen.

Bereit, Ihre Produktion zu optimieren?Kontaktieren Sie unsKontaktieren Sie uns noch heute, um Ihre Bearbeitungsanforderungen zu besprechen und die perfekte Lösung für Ihre Fabrik zu finden. Unsere Experten stehen Ihnen mit maßgeschneiderter Beratung zur Seite und stellen sicher, dass Ihre Investition maximalen Nutzen bringt.
