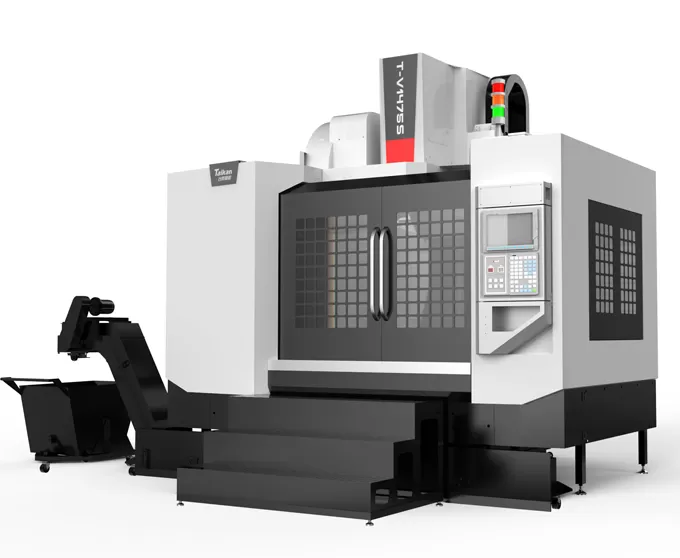

HT-V1475S Hochgeschwindigkeits- und Hocheffizienz-Vertikalbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1400

Schlittenverfahrweg (Y-Achse)

mm

750

Spindelstockverfahrweg (Z-Achse)

mm

750

Abstand von der Spindelnase zur Tischoberfläche

mm

120～870

Abstand von der Spindelmitte zur Ständerführungsoberfläche

mm

826

Arbeitstisch

Tischgröße

mm

1500*750

Max. Tragfähigkeit (gleichmäßige Belastung)

kg

1400

T-Nuten (Anzahl der Nuten - Nutbreite * Abstand)

mm

5-18*150

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

15/18.5

Motordrehmoment (Nenndrehmoment/Kurzzeit)

N.m

143/191

Drehzahlbereich

U/min

50～6000 (Riemen)

Spindeldurchmesser

mm

Φ190

Spindelkegel

/

BT50

Nietenspezifikationen

/

P50T-I（MAS403）

Geschwindigkeiten

Vorschubgeschwindigkeitsbereich

mm/min

1-10000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

24/24/20

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T18400.4（Gesamter Verfahrweg）

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Werkzeugmagazin

Werkzeugkapazität

pcs

24

Max. Werkzeuggewicht

kg

15

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / angrenzend leer)

mm

Φ105/Φ210

Sonstiges

Z-Achsen-Gegengewicht

Stickstoffausgleich

CNC-System

/

FANUC 0i-MF Plus(5)

Druckluftquelle

Flow

L/min

280（ANR）

Luftdruck

MPa

0.6~0.8

Anlagenkapazität

KVA

35

Kühlmitteltankkapazität

L

400

Maschinenabmessungen

mm

5050×3680×3440

Mit Späneförderer-Pedal

Gewicht (ca.)

Kg

10700
