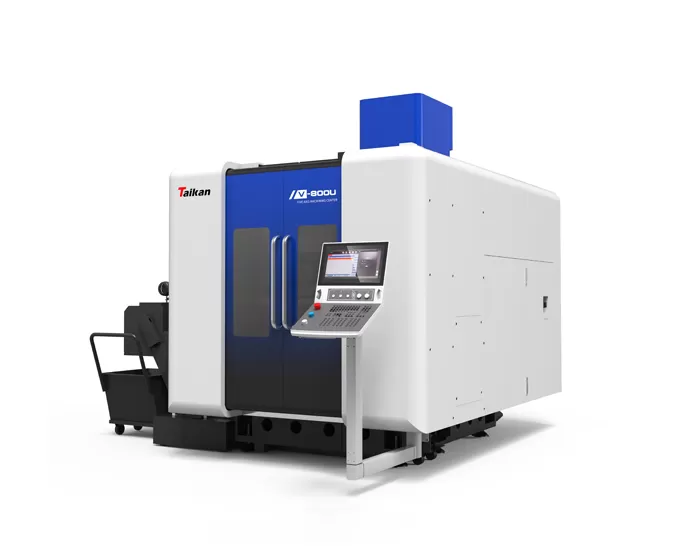

HV-800U Vertikales 5-Achsen-Bearbeitungszentrum

Verfahrwege

X/Y/Z-Verfahrweg

mm

850/900/580

Drehbereich der A-Achse

°

±120

Drehbereich der C-Achse

°

360

Abstand von der Spindelnase zur Tischoberfläche

mm

180-760

Tisch

Tischgröße

mm

Φ800*630

Max. Belastung

kg

800

T-Nut (Anzahl Nuten - Nutbreite * Teilung)

mm

9-18*65

Geschwindigkeit

Eilganggeschwindigkeit X/Y/Z-Achse

mm/min

36

Eilgangdrehzahl A/C-Achse

U/min

A:30/C:50

Genauigkeit

Positioniergenauigkeit X/Y/Z-Achse

mm

0.006/0.006/0.006

Wiederholgenauigkeit X/Y/Z-Achse

mm

0.004/0.004/0.004

Positioniergenauigkeit A/C-Achse

sec

6/6

Wiederholgenauigkeit A/C-Achse

sec

4/4

Spindel

Spindelmotorleistung (S1/S6)

kW

30/36

Spindelmotordrehmoment (S1/S6)

Nm

100/120

Spindeldrehzahl

U/min

0~16000

Werkzeugaufnahme-Spezifikation

/

HSK A63

Werkzeugmagazin

Magazinbauweise

/

Kettenmagazin mit Werkzeugarm

Magazinkapazität

T

40

Max. Werkzeuggewicht

kg

8

Max. Werkzeuglänge

mm

300

Max. Durchmesser (voll / benachbarter Platz leer)

mm

φ80/φ150

Sonstiges

CNC-Steuerung

/

Siemens SINUMERIK ONE

Druckluftbedarf

MPa

0,6~0,8

Gesamtanschlusswert

kW

75

Maschinenabmessungen (Länge*Breite*Höhe)

mm

5100*4500*3400

Maschinengewicht (ca.)

KG

18000
