Wie kann man die Präzision und Genauigkeit in der CNC-Bearbeitung verbessern?

In Bereichen, die extreme Präzision erfordern – wie dem High-End-Anlagenbau, dem Präzisionsformenbau und der Luft- und Raumfahrt – bestimmt die Bearbeitungsfähigkeit im Mikrometerbereich direkt die Produktleistung und Lebensdauer. Stabile hohe Genauigkeit wird jedoch nicht zufällig erreicht. Sie ist eine systematische Ingenieurdisziplin, die inhärente Werkzeugmaschineneigenschaften, thermische Umgebungskontrolle, Zerspanungsprozessstrategien und Online-Regelkreisrückmeldung umfasst. Als eines der führenden börsennotiertencnc machine tool manufacturersUnternehmen, das sich auf High-End-Forschung, -Entwicklung und -Produktion spezialisiert hat, erläutert Taikan systematisch die tiefgreifenden Methoden und modernsten technischen Praktiken, die zur Steigerung der Bearbeitungsgenauigkeit in allen Kerndimensionen der Präzision eingesetzt werden.

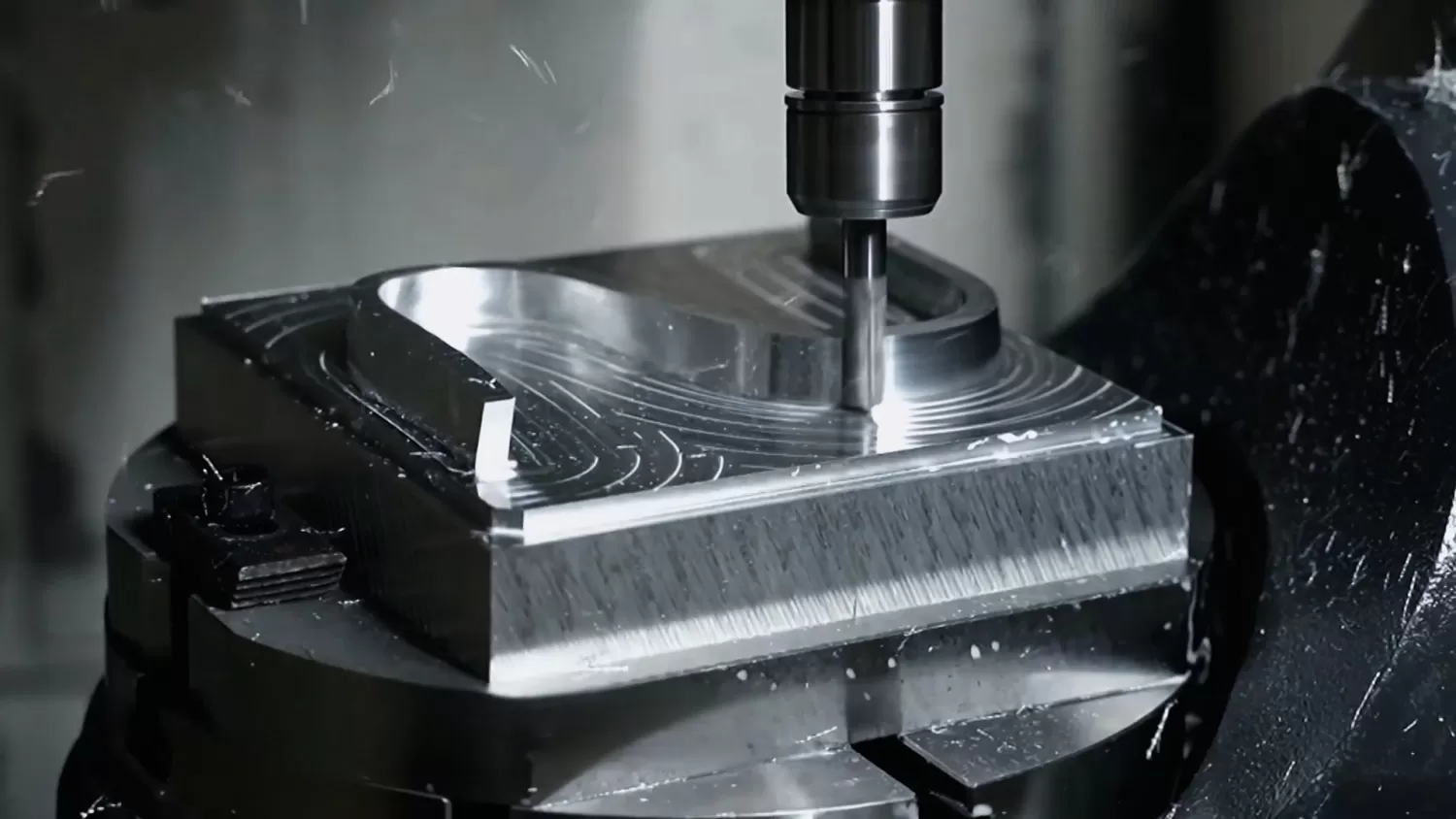

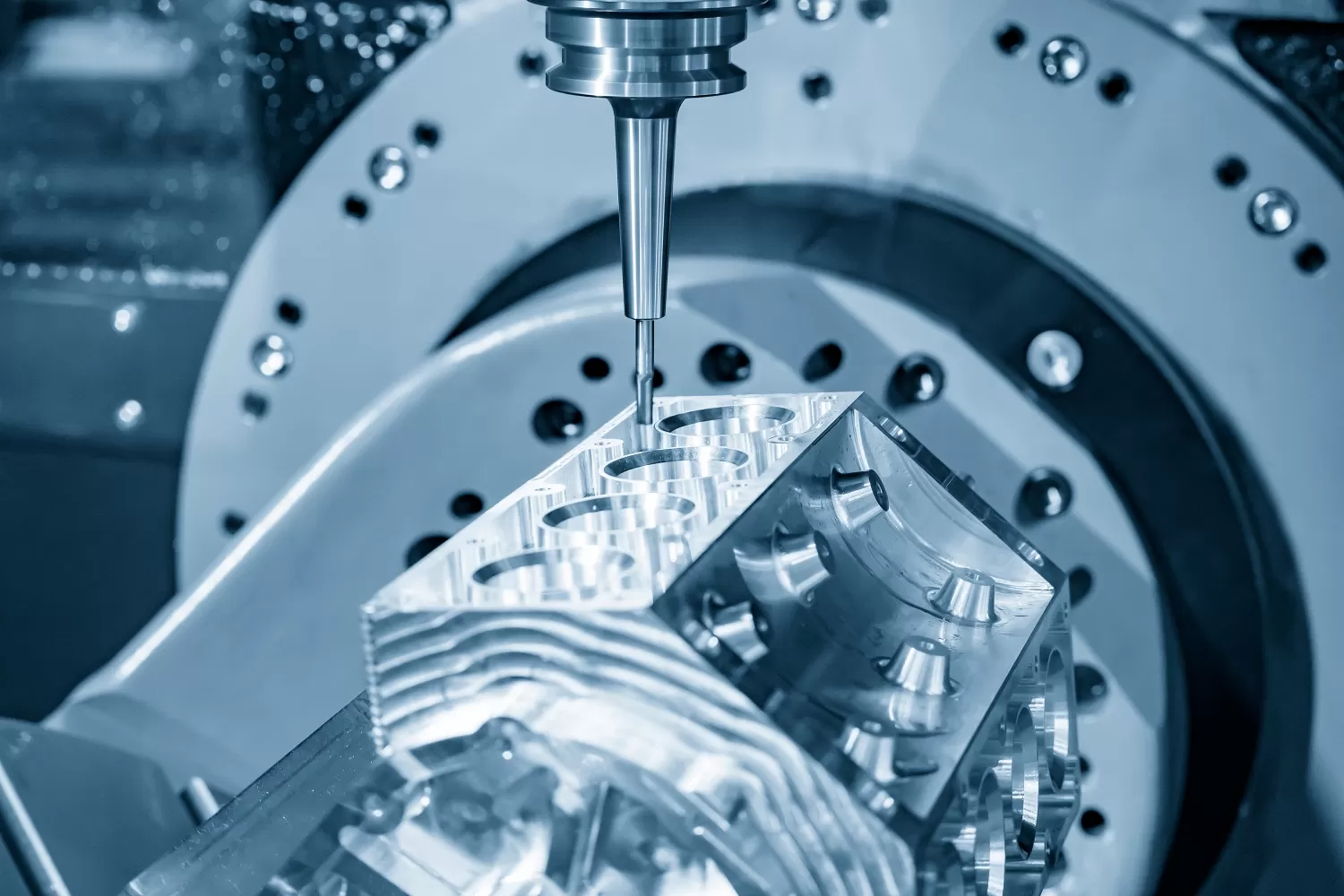

Bearbeitungsgenauigkeit verstehen: Von der Makrogeometrie zur mikroskopischen Oberflächenintegrität

Bearbeitungsgenauigkeit bezieht sich nicht nur auf den Grad der Übereinstimmung zwischen den tatsächlichen geometrischen Parametern eines Teils und seinen Konstruktionswerten, sondern umfasst auch Maßgenauigkeit, Formgenauigkeit, Lagegenauigkeit und mikrogeometrische Oberflächentextur. Im Kontext der Präzisionsbearbeitung geht das Streben nach Genauigkeit über die einfache Einhaltung von Toleranzen hinaus und erstreckt sich auf implizite Indikatoren, die die Lebensdauer bestimmen, wie beispielsweise Oberflächeneigenspannungszustände und die Kontrolle von Schädigungen unter der Oberfläche.

Tiefgehende Analyse der Faktoren, die die CNC-Bearbeitungsgenauigkeit beeinflussen

Um Verbesserungen der Genauigkeit im Mikrometerbereich zu erreichen, ist eine rigorose Zerlegung der Fehlerquellen erforderlich. Über intuitive geometrische Fehler hinaus sind die folgenden versteckten Faktoren häufig die eigentlichen Ursachen für Genauigkeitsverluste.

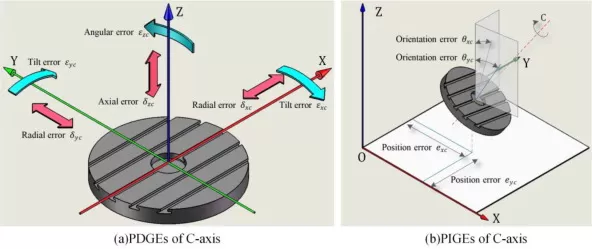

1. Geometrische Fehler und kinematische Fehler der Werkzeugmaschine

Die geometrische Genauigkeit einer Werkzeugmaschine ist der Eckpfeiler der Bearbeitungspräzision. Die Geradheit und Rechtwinkligkeit der Führungen sowie der Rundlauf und die axiale Drift der Drehachsen werden über die kinematische Kette direkt auf die Werkstückkonturen abgebildet. Zahlreiche Installationsfälle zeigen, dass nach längerem Betrieb und geringfügigen Fundamentverschiebungen die statischen Genauigkeitskennwerte der meistenvertical CNC machineserheblich von den Werksnormen abweichen, wobei Genauigkeitseinbußen hauptsächlich auf instabile Installationsfundamente und die Freisetzung innerer Strukturspannungen zurückzuführen sind. Die volumetrische Fehlerkompensationstechnologie kann mithilfe von Laserinterferometern und Kugelstabmessungen die 21 geometrischen Fehlerkomponenten einer Werkzeugmaschine (Positionier-, Geradheits- und Winkelfehler jeder Linearachse sowie Rechtwinkligkeit zwischen den Achsen) präzise erfassen und im CNC-System räumliche Vektorkorrekturen in Echtzeit durchführen. Dies ist ein zentrales technisches Mittel, um die inhärente Genauigkeit einer Werkzeugmaschine zu erhöhen.

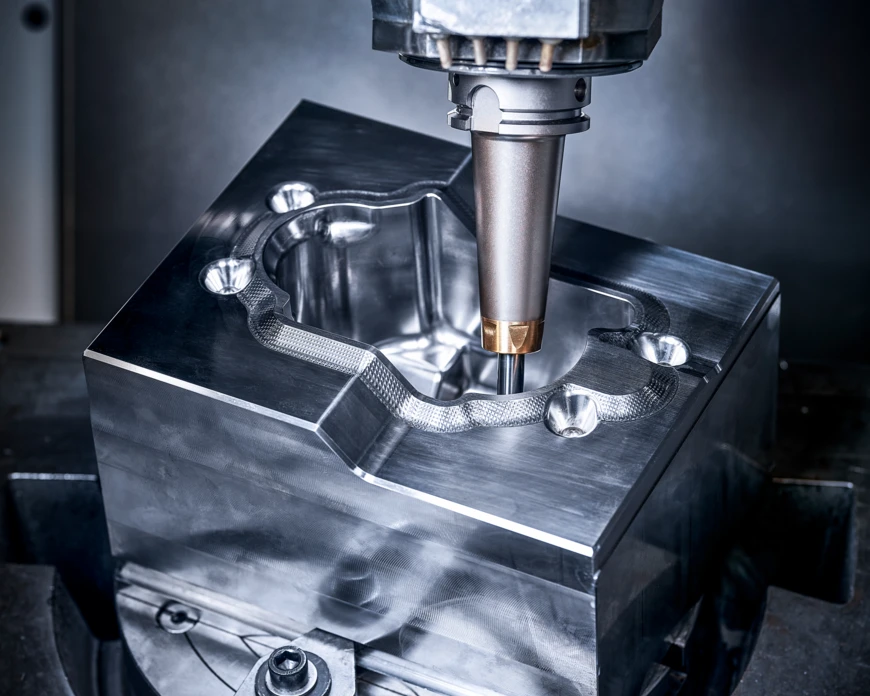

2. Thermische Verformung – Der unsichtbare Genauigkeitskiller

Temperaturschwankungen sind die am schwierigsten präzise zu modellierende Fehlerquelle in der Präzisionsbearbeitung. Reibungswärme von Spindellagern, Walkwärme im Kugelgewindetrieb, Wärme aus der Zerspanungszone sowie Umgebungstemperaturgradienten in der Fertigungshalle verursachen alle thermoelastische Verformungen der Maschinenstruktur. Insbesondere wenn ein Kugelgewindetrieb aufgrund von Temperaturanstieg eine axiale Wärmeausdehnung erfährt, entsteht unter halbgeschlossener Regelung eine direkte Abweichung zwischen der tatsächlichen Verschiebung und der Sollposition, was zu einem allmählichen Maßdrift in der Serienproduktion führt. Fortschrittliche Lösungen für thermische Stabilität umfassen: den Einsatz von Hohlkern-Gewindespindelkühlung und präziser Spindelöl-Umlauftemperierung, die Platzierung von Temperatursensoren an kritischen Strukturstellen sowie die Erstellung von Echtzeitmodellen zur thermischen Fehlerkompensation, um sicherzustellen, dass die Maschine über einen längeren Dauerbetrieb eine thermische Stabilität im Mikrometerbereich beibehält.

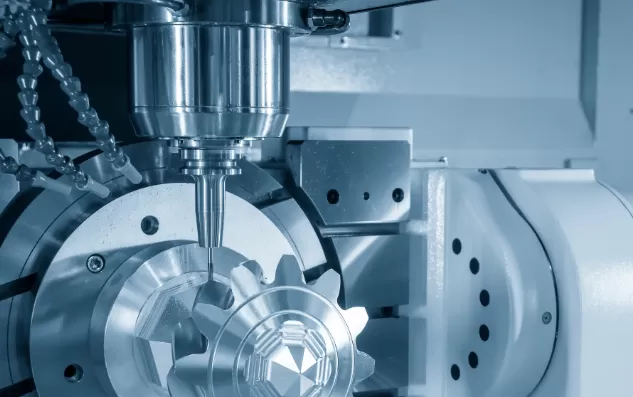

3. Umkehrspiel und dynamische Servoverzögerung

Das Umkehrspiel ist die verlorene Bewegung, die beim Richtungswechsel einer Koordinatenachse aufgrund von mechanischem Spiel und elastischer Verformung im Antriebsstrang entsteht. In einem halbgeschlossenen Servosystem liegen die mechanischen Spiele stromabwärts des Kugelgewindetriebs außerhalb der Lageregelkreis-Rückführung und führen direkt zu Positionierfehlern, wodurch charakteristische Umkehrspitzen (Quadranteneinbrüche) an den Quadrantenübergängen von Kreisinterpolationen entstehen. Die Anwendung der Umkehrspiel-Kompensationsparameter der CNC bietet eine grundlegende Korrektur, während High-End-Lösungen eher auf Direktantriebsmotoren oder mechanische Strukturen mit doppelter Antriebsvorspannung setzen, um die tote Zone bei der Umkehr physikalisch zu beseitigen und eine strenge bidirektionale Wiederholgenauigkeit zu gewährleisten.

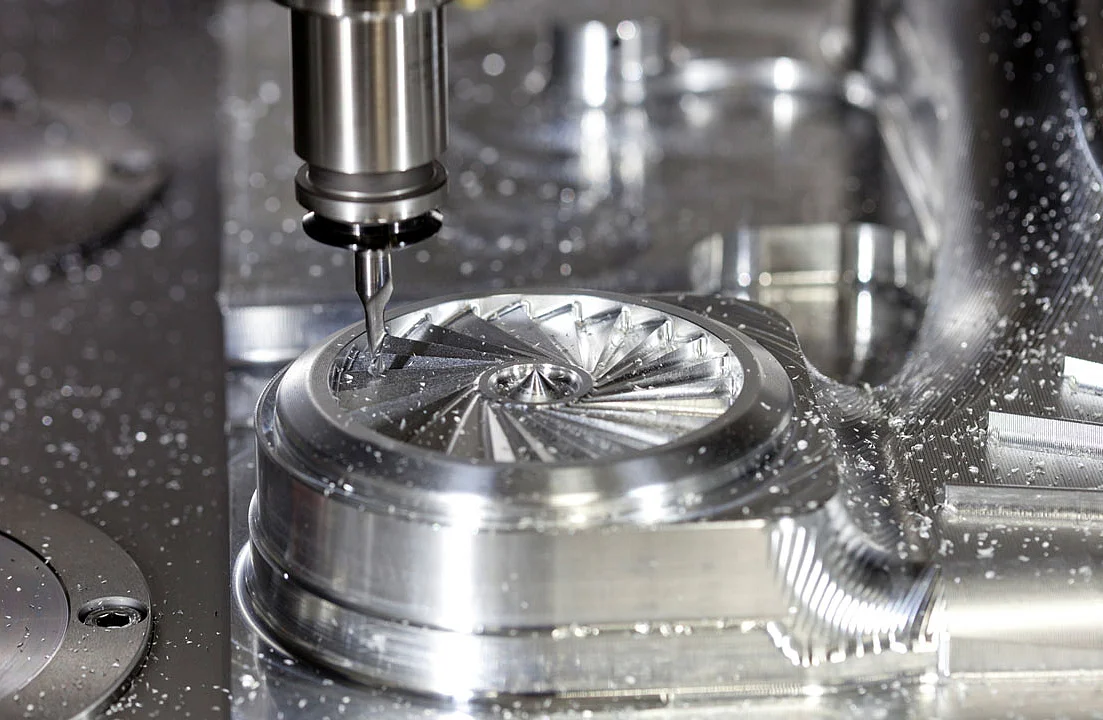

4. Dynamische Fehler durch unzureichende Steifigkeit des Antriebsstrangs

Die Torsionssteifigkeit des Antriebsstrangs verstärkt nicht nur die Auswirkungen des Umkehrspiels, sondern erhöht auch den Nachlauffehler bei Hochgeschwindigkeitsinterpolationen, was Quadrantenvorsprünge und Konturverzerrungen bei Kreisschnitten verschlimmert. Zur Steigerung der Antriebsstrangsteifigkeit sind der Einsatz von doppelmuttervorgespannten Kugelgewindetrieben, torsionssteifen Kupplungen und eine geeignete Servoträgheitsanpassung erforderlich, um die lineare Übertragung des befohlenen Moments zu gewährleisten und durch Mikrovibrationen verursachte Oberflächenwelligkeit zu unterdrücken.

Prozessstrategien und praktische Ansätze zur Verbesserung der Bearbeitungsgenauigkeit

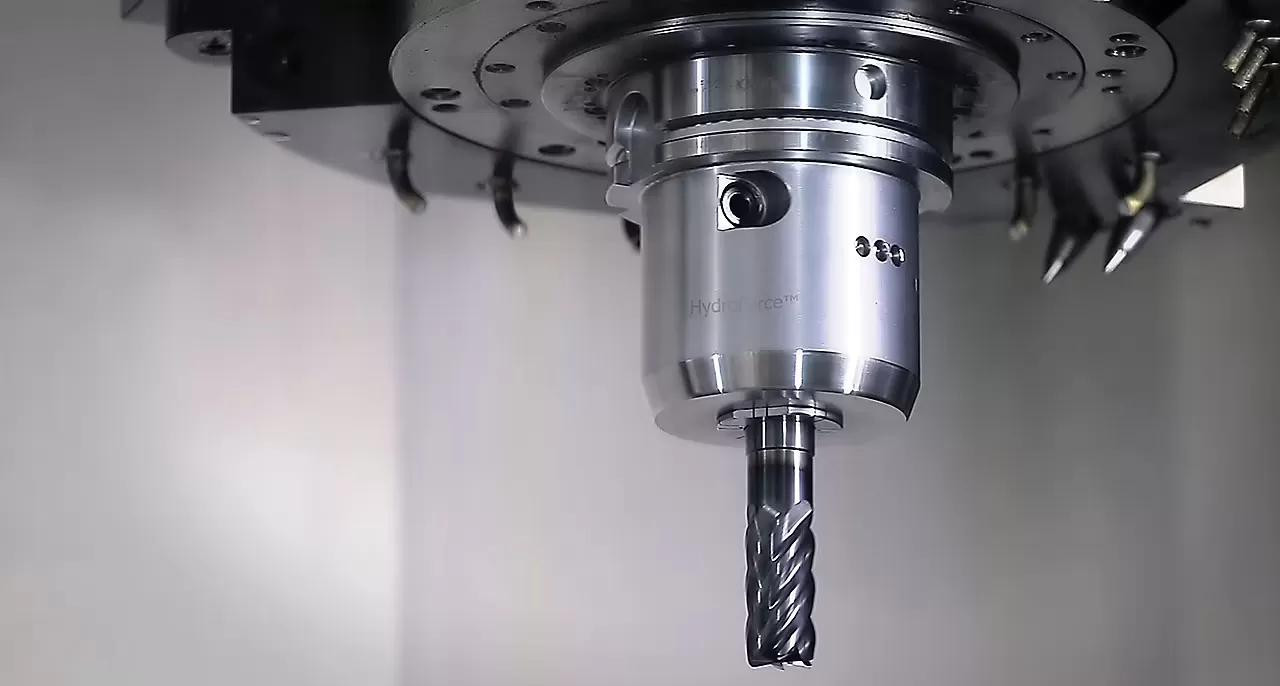

1. Fein abgestimmte Gestaltung von Ein- und Austrittsbahnen

Die Art und Weise, wie ein Schneidwerkzeug in das Werkstück eintritt und es verlässt, wirkt sich direkt auf Oberflächenmarkierungen und die Kantenpräzision aus. Es sollten tangentiale Bogenein- und -ausfahrtsbahnen verwendet werden, um plötzliche Spannungsstöße auf die Kontur zu vermeiden. Der Vorschub beim Eintritt muss sanft abgestuft werden, wobei der Übergang von einer Zerspanungsebene zur nächsten ohne abrupte Unterbrechungen erfolgt, die Stillstandsmarken erzeugen. Gleichzeitig sorgt die Anwendung von Strategien mit konstanter Zerspanlast (mit konstanter Schnittgeschwindigkeitsregelung beim Drehen und adaptivem Vorschub beim Fräsen) für stabile Schnittkräfte und vermeidet Werkzeugablenkungen durch plötzliche Änderungen.

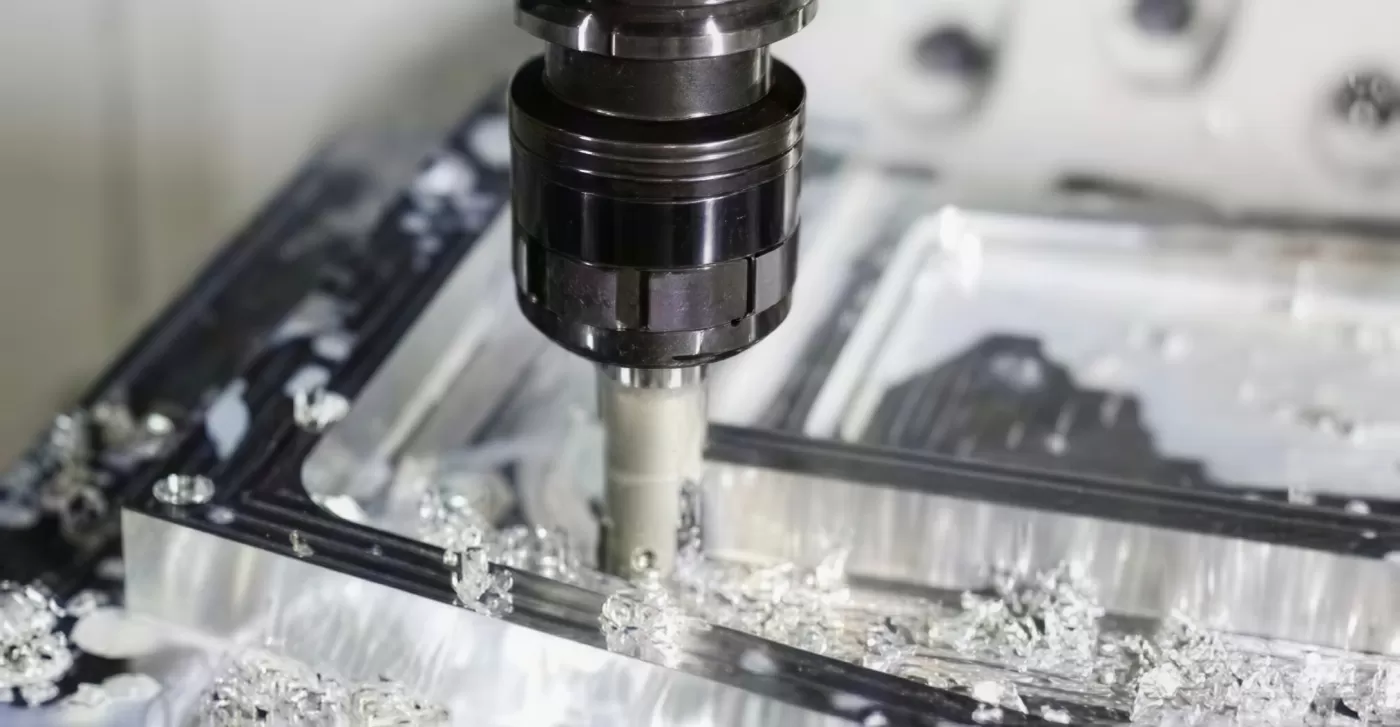

2. Wissenschaftliche Auswahl von Zerspanungsmethoden und -strategien

Bei der Schlichtbearbeitung sollte das Gleichlauffräsen die bevorzugte Fräsmethode sein, da es die Schnittkräfte zum Tisch lenkt, Vibrationen dämpft und eine überlegene Oberflächengüte liefert. Beim Wellendrehen sollte idealerweise ein einziges Werkzeug alle kontinuierlichen Konturmerkmale (Außendurchmesser, Stirnflächen und Bogenübergänge) fertigstellen, um Ansatzmarken zu vermeiden. Bei diskontinuierlichen Oberflächen ist eine geordnete Drehreihenfolge von außen nach innen einzuhalten, um lokale geometrische Stufen durch Werkzeuginterferenz zu verhindern. Bei der Bearbeitung von Bogenflächen unterdrückt die Wahl eines kleineren Werkzeugeckenradius effektiv die Radialkraft und verbessert die Konturgenauigkeit.

3. Einsatz von hocheffizienten Präzisionswerkzeugen und Werkzeugaufnahmesystemen

Das Schneidwerkzeug ist das letzte Ausführungsglied in der Präzisionsfertigung. Die Verwendung fortschrittlicher beschichteter Hartmetall-, CBN- oder Keramikschneidplatten reduziert die Schnittkräfte und die Hitze erheblich. Ebenso entscheidend ist die Schnittstelle, die das Werkzeug mit der Maschine verbindet: Schrumpf- und hydraulische Werkzeughalter bieten einen Spannrundlauf von ≤3 μm und sorgen in Verbindung mit einer steifen Kegelschnittstelle für eine stabile Werkzeugkonzentrizität bei hohen Drehzahlen. Dies ist eine wesentliche Voraussetzung für das Erreichen von Spiegelflächenfräsen und hochpräziser Bohrungsbearbeitung.

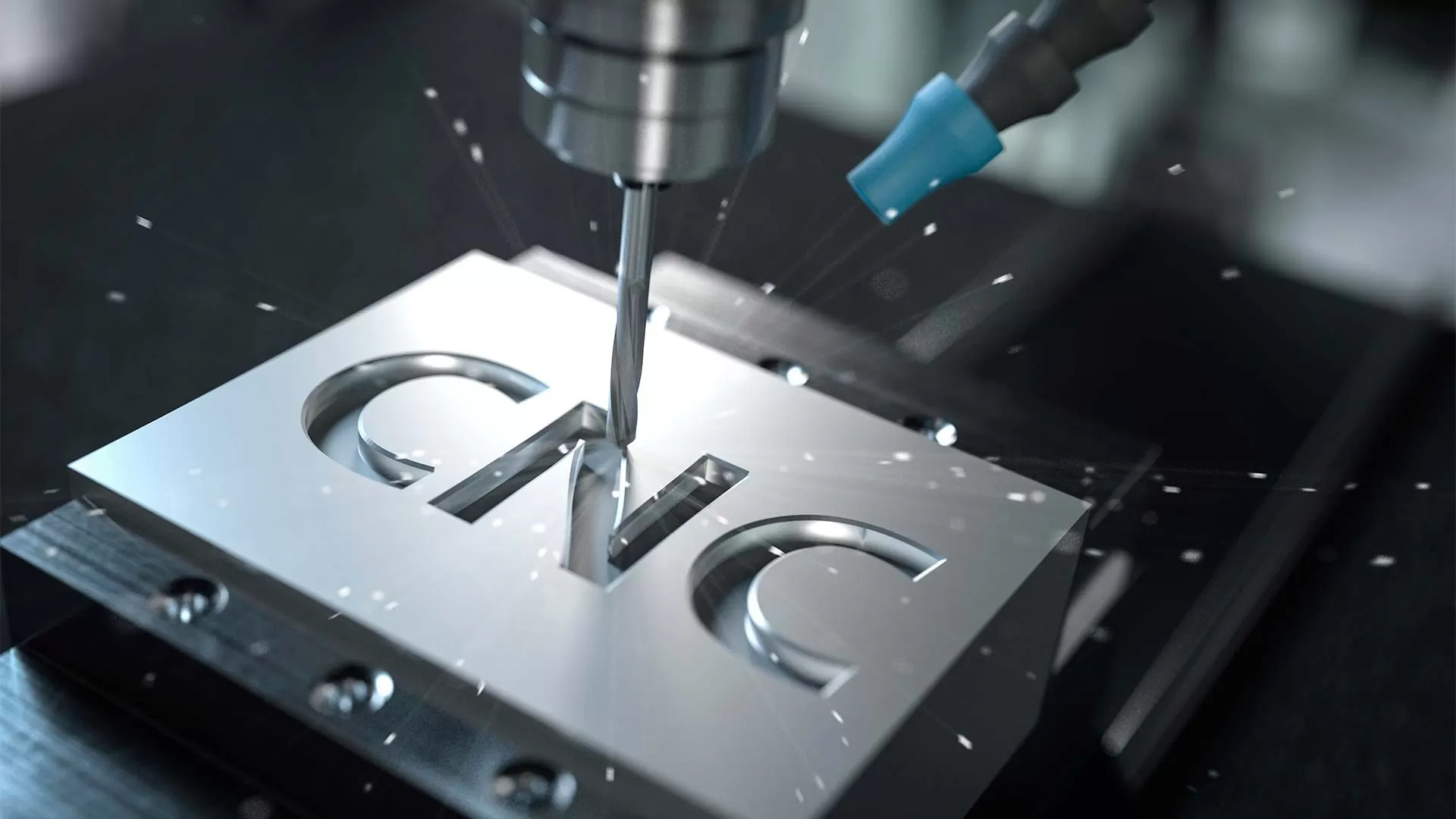

4. Integration von maschinenintegrierten Antastsystemen und automatischen Werkzeugeinstellsystemen

Ein digitaler geschlossener Regelkreis ist der Sprung nach vorn, um eine stabile Präzisionsfertigung zu erreichen. Durch die tiefe Integration eines maschinenintegrierten Antastsystems inTaikan machine toolswerden die automatische Ausrichtung der Werkstücknullpunkte und die präzise Einstellung des Koordinatensystems möglich, zusammen mit der prozessbegleitenden Prüfung kritischer Merkmale, um Maßdrift in Echtzeit zu erkennen und Koordinatensysteme oder Werkzeugkorrekturen automatisch zu aktualisieren. Der koordinierte automatische Werkzeugeinstelltaster misst schnell Werkzeuglänge und -durchmesser, erkennt Werkzeugbruch und baut ein geschlossenes Werkzeugparameter-Managementsystem auf, wodurch sich Nebenzeiten drastisch reduzieren und Ausschuss eliminiert wird.

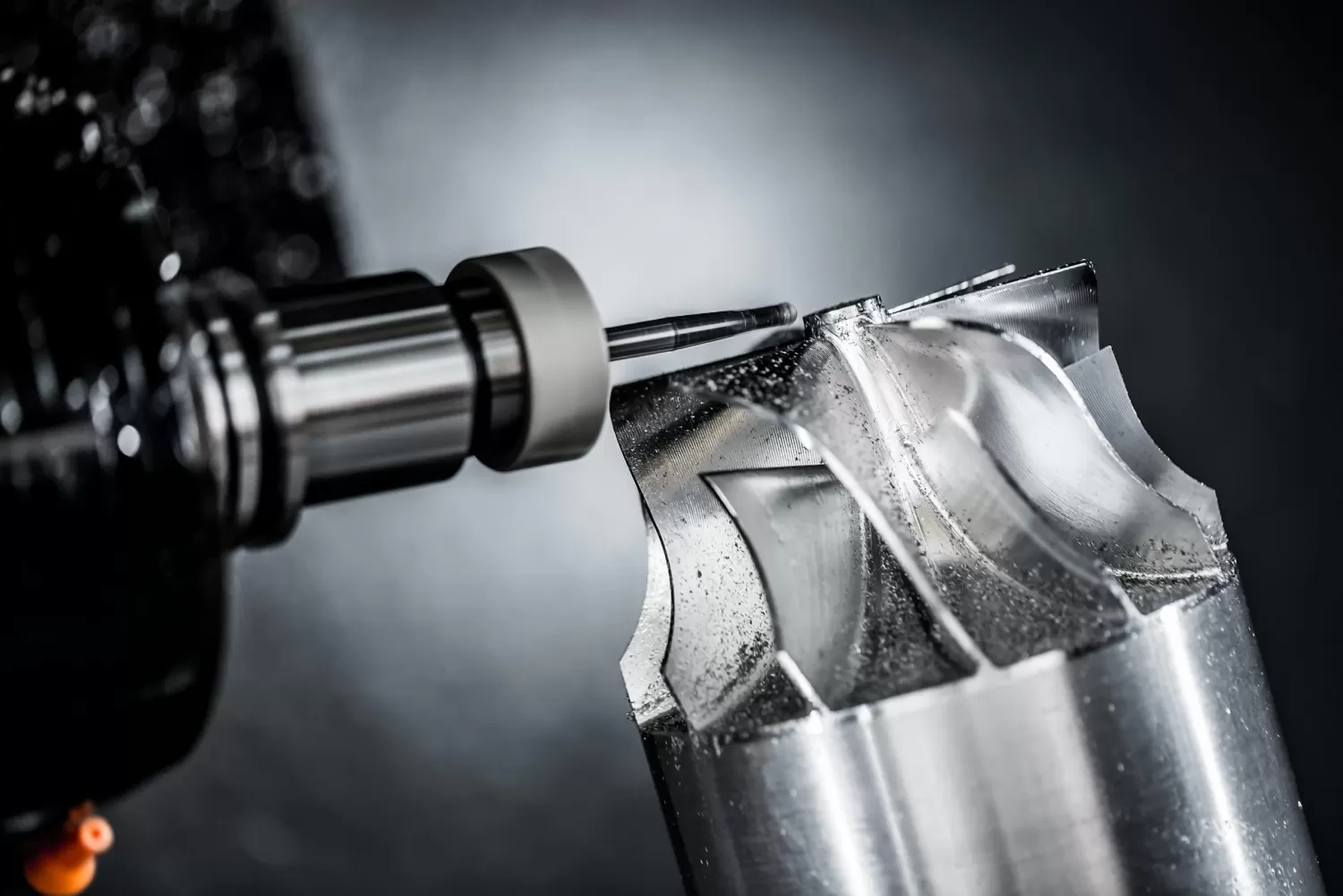

5. Genauigkeitsoptimierung durch überlegene Programmierung

Das CNC-Programm treibt nicht nur die Bewegung an, sondern trägt auch die Genauigkeitsstrategie. Eine ausgezeichnete CAM-Programmierung sollte die folgenden Techniken einsetzen:

• Glatte Interpolation und Vorausschausteuerung: Durch NURBS-Kurvenanpassung, gepaart mit einer hohen Anzahl von CNC-Vorausschaublöcken, werden Beschleunigung und Ruck begrenzt, um Eckenüberschneidungen und Maschinenvibrationen zu vermeiden.

• Intelligente Eckverzögerung: Optimiert automatisch den Vorschub an scharfen Übergängen, um eine saubere und präzise Kontur zu erhalten.

• Makroprogrammierung und Tasterintegration: Das Schreiben von Makroprogrammen, die einen Taster zur sequenziellen Merkmalsprüfung aufrufen und Werkzeugkorrekturen basierend auf gemessenen Fehlern automatisch anwenden, ermöglicht eine adaptive Bearbeitung und hebt dadurch den Prozessfähigkeitsindex (Cpk) erheblich an.

Fazit

Die Verbesserung der CNC-Bearbeitungsgenauigkeit hat sich von einer alleinigen Fokussierung auf statische Präzision zu einer mehrdimensionalen Systemtechnik entwickelt, die elektromechanisch-thermische Kopplungsanalysen, Steifigkeitsanpassung des Prozesssystems, Online-Messung im geschlossenen Regelkreis und intelligente Kompensation integriert. Als hochwertiger CNC-Werkzeugmaschinenhersteller widmet sich Taikan konsequent der tiefen Integration von Präzisionsfertigungsprozessen mit intelligenten Messtechnologien und bietet Anwendern weltweit komplette Genauigkeitslösungen – von der Werkzeugmaschine bis zum fertigen Teil – und befähigt die Fertigungsindustrie, den entscheidenden Sprung von Zehntel-Mikrometern zu echter Mikrometergenauigkeit zu vollziehen.
