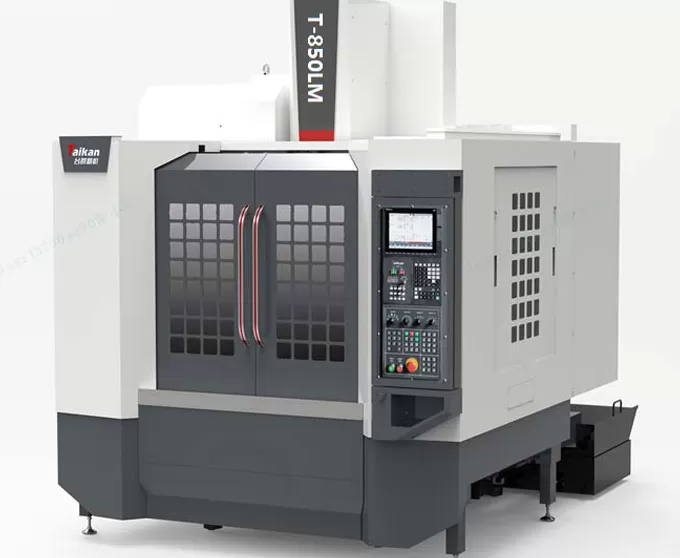

Name: HT-850LM - Hochgeschwindigkeits-Vertikalbearbeitungszentrum mit hoher Steifigkeit
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Merkmale des HT-850LM Hochgeschwindigkeits- und Hochsteif-Vertikalbearbeitungszentrums

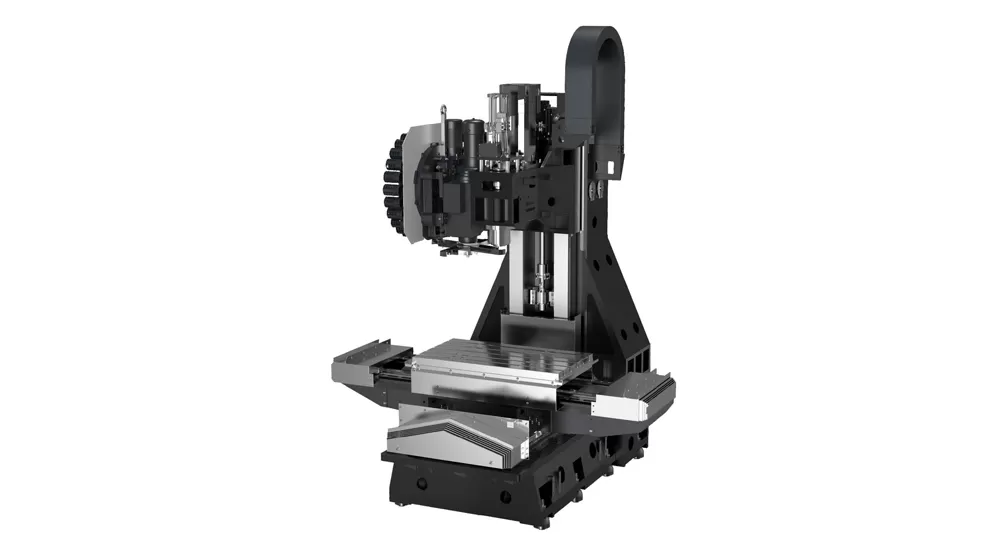

Stabile Struktur mit hoher Starrheit

Hochpräzise Futter achsen

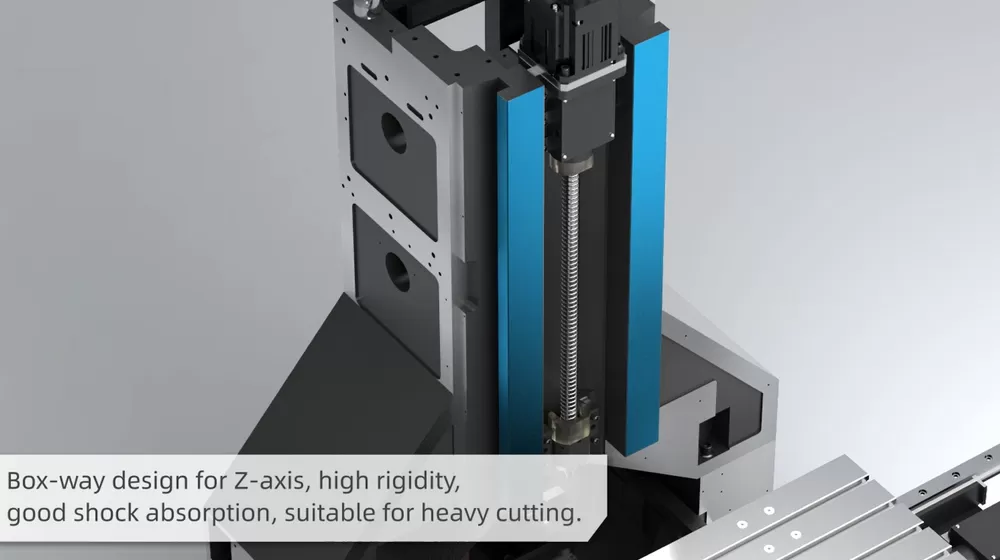

Die Z-Achse verwendet hochsteife rechteckige harte Schienen, während die X-und Y-Achsen mit großen, hochpräzisen Rollen linear führungen ausgestattet sind. Diese Kombination bietet die hohe Geschwindigkeit von Linear führungs maschinen und die hohe Steifigkeit von Hard-Rail-Maschinen und bietet eine hervorragende schwere Schneid kapazität und eine gute Vibrations absorption.

Kugel schrauben sind mit Vorspannung strukturen ausgestattet, um Wärme ausdehnung effekte zu mildern, und selbst schmierende Lager verlängern ihre Lebensdauer.

Taikan Hochgeschwindigkeits-Spindel einheit

Taikan 24-Werkzeug-Arm-Typ Werkzeug-Magazin

Taikan Hochgeschwindigkeits-Spindel einheit

Taikan 24-Werkzeug-Arm-Typ Werkzeug-Magazin

Anwendung des HT-850LM Hochgeschwindigkeits- und Hochsteifigkeits-Vertikalbearbeitungszentrums

Diese Maschine eignet sich besonders für die Klein- bis Mittelserienfertigung komplexer Teile wie kleine bis mittelgroße Kästen, Platten, Scheiben, Ventile, Gehäuse und Formen. Sie wird häufig in Branchen wie Präzisionsteilen, 5G-Produkten, Hardware, Automobilkomponenten und medizinischen Geräten eingesetzt.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Technische Daten des HT-850LM Hochgeschwindigkeits- und hochsteifen vertikalen Bearbeitungszentrums

Item			Unit	HT-850LM	Bemerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	850
	Schlittenverfahrweg (Y-Achse)		mm	520
	Spindelstockverfahrweg (Z-Achse)		mm	550
	Abstand Spindelnase zur Tischoberfläche		mm	150～700
	Abstand Spindelmitte zur Führungsbahn des Ständers		mm	590
Arbeitstisch	Tischgröße		mm	1000*550
	Max. Belastung (gleichmäßige Lastverteilung)		kg	600
	T-Nut (Anzahl - Nutenbreite * Teilung)		mm	5-18*100
Spindel	Motorleistung (Nenn-/Kurzzeitleistung)		kW	45976
	Motordrehmoment (Nenn-/Kurzzeitleistung)		N.m	52.5/118
	Drehzahlbereich		r/min	50~8000（Riemenantrieb）
	Spindeldurchmesser		mm	φ150
	Spindelkegel		/	BT40
	Anzugsbolzen-Spezifikation		/	P40T-I（MAS403）
Geschwindigkeit	Vorschubgeschwindigkeitsbereich		mm/min	1-10000
Geschwindigkeit	Eilganggeschwindigkeit X/Y/Z-Achse		m/min	30/30/20
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4（Gesamter Verfahrweg）
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4（Gesamter Verfahrweg）
Werkzeugmagazin	Werkzeugkapazität		pcs	24
	Max. Werkzeuggewicht		kg	7
	Max. Werkzeuglänge		mm	250
	Max. Werkzeugdurchmesser (voll / bei leerem Nachbarplatz)		mm	Φ75/Φ150
Sonstiges	Z-Achsen-Gegengewicht		/	/
	CNC-Steuerung		/	Mitsubishi M80VB
	Druckluftversorgung	Flow	L/min	≥280（ANR)
	Druckluftversorgung	Luftdruck	MPa	0.6~0.8
	Anlagenkapazität		KVA	25
	Kühlmittelbehälterkapazität		L	300
	Maschinenabmessungen		mm	225031702890	Entsprechend XYZ-Achse
	Gewicht (ca.)		Kg	6500

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produktverbesserungen oder -aktualisierungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
