CNC-Drehmaschine vs CNC-Fräsmaschine: Hauptunterschiede in der Zerspanung

Im Bereich der Präzisionsfertigung hat die Computerized Numerical Control (CNC)-Technologie die Art und Weise, wie Teile produziert werden, verändert und liefert außergewöhnliche Genauigkeit, Konsistenz und Effizienz. Unter der Vielzahl von CNC-Ausrüstungen bleiben CNC-Drehmaschinen und CNC-Fräsmaschinen zwei der wichtigsten und am weitesten verbreiteten Werkzeugmaschinen.

Ob Sie Ausrüstung beschaffen, Produktionsabläufe optimieren oder Bearbeitungslösungen bewerten – das Verständnis der grundlegenden Unterschiede zwischen CNC-Drehen und CNC-Fräsen ist entscheidend. Die richtige Wahl kann die Produktionskosten, die Bearbeitungseffizienz und die Qualität des Endprodukts erheblich beeinflussen.

In diesem Artikel erläutern wir die wichtigsten Unterschiede, typischen Anwendungen und praktischen Auswahlkriterien, um Ihnen bei der Wahl der richtigen Maschine für Ihre spezifischen Anforderungen zu helfen.

Was ist eine CNC-Drehmaschine?

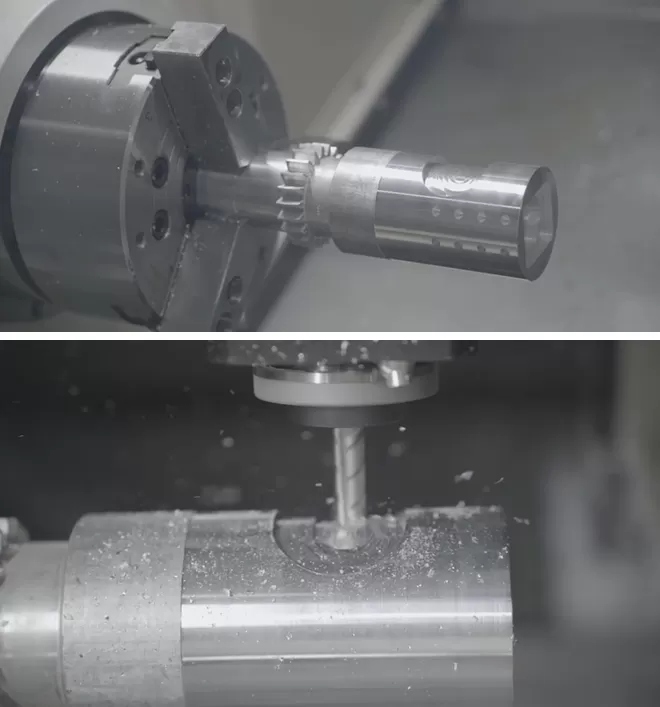

Eine CNC-Drehmaschine, auch bekannt alsist ein Präzisionsbearbeitungswerkzeug, das das Werkstück dreht, während ein Schneidwerkzeug sich entlang vordefinierter Bahnen bewegt, um Material abzutragen. Dieses Verfahren ist hocheffizient für die Herstellung zylindrischer und symmetrischer Komponenten mit ausgezeichneter Genauigkeit und Oberflächengüte. Bei einer CNC-Drehmaschine wird das Werkstück sicher in einem Spannfutter eingespannt und mit hoher Geschwindigkeit gedreht. Währenddessen bewegt sich das Schneidwerkzeug, das auf einem Revolver montiert ist, entlang der X- und Z-Achsen, um das Material in die gewünschte Form zu bringen. CNC-Drehmaschinen werden aufgrund ihrer Geschwindigkeit, Konsistenz und Kosteneffizienz in der Massenproduktion häufig eingesetzt und eignen sich ideal für die Herstellung von Wellen, Buchsen, Befestigungselementen und anderen runden Teilen.CNC-Drehzentrum

Wesentliche Funktionen einer CNC-Drehmaschine

• Das Werkstück dreht sich mit hoher Geschwindigkeit

• Das Schneidwerkzeug bewegt sich entlang der X- und Z-Achsen

• CNC-Drehmaschineist ideal für die Bearbeitung rotationssymmetrischer Teile

• Liefert hohe Präzision und glatte Oberflächengüten

Was ist CNC-Fräsen?

Eine CNC-Fräsmaschine ist ein vielseitiges Bearbeitungszentrum, das rotierende Schneidwerkzeuge verwendet, um Material von einem stationären oder beweglichen Werkstück abzutragen. Das Grundprinzip lautet: Rotierendes Werkzeug, stationäres Werkstück. Das Werkstück wird auf einem beweglichen Tisch eingespannt, der sich entlang mehrerer Achsen (normalerweise X, Y und Z) verschiebt, während das Schneidwerkzeug schnell rotiert, um komplexe Formen, ebene Flächen, Schlitze und Taschen auszuarbeiten. Das Werkstück wird auf einem beweglichen Tisch eingespannt, der sich entlang mehrerer Achsen (normalerweise X, Y und Z) verschiebt, während das Schneidwerkzeug schnell rotiert, um komplexe Formen, ebene Flächen, Schlitze und Taschen auszuarbeiten.

Wesentliche Merkmale des CNC-Fräsens

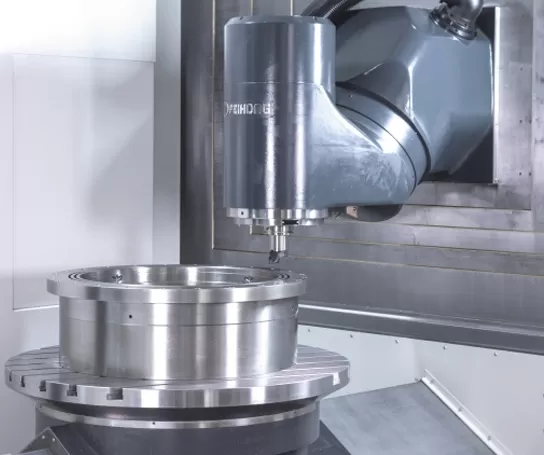

• Mehrachsige Bearbeitung: Von 3-Achsen bis hin zu fortgeschrittenenermöglicht komplexe 3D-Konturen und Hinterschneidungen.5-Achs-CNC-Fräsmaschine

• Werkzeugtypen: Verwendung von Mehrschneiden-Werkzeugen wie Schaftfräsern, Planfräsern und Bohrern.

• Anwendungen: Dieist ideal für prismatische, kastenartige Teile oder Komponenten mit Merkmalen auf mehreren Flächen.vertikale CNC-Fräsmaschine

Wesentliche Unterschiede zwischen CNC-Fräsmaschinen und Drehmaschinen

Auswahl des richtigen CNC-Bearbeitungsverfahrens

Die Entscheidung zwischen einer CNC-Drehmaschine und einer CNC-Fräsmaschine hängt von mehreren entscheidenden Faktoren ab:

1. Analysieren Sie Ihre Teilegeometrie: Zylindrische oder symmetrische Teile:

   Wählen Sie eine CNC-Drehmaschine für effiziente und präzise Produktion. Komplexe, flache oder mehrflächige Teile: Entscheiden Sie sich für eine. Hybridteile: Erwägen Sie ein Dreh-Fräszentrum oder mehrere Aufspannungen mit beiden Maschinen.Hochgeschwindigkeits-CNC-Fräsmaschine


2. Berücksichtigen Sie Produktionsvolumen und Komplexität

   Großserienproduktion von einfachen runden Teilen:bietet Geschwindigkeit und Kosteneffizienz. Niedrige bis mittlere Stückzahlen mit komplexen Merkmalen: CNC-Fräsmaschine oder Dreh-Fräszentren bieten Flexibilität.CNC-Drehmaschine

3. Material- und Toleranzanforderungen

   Beide Maschinen verarbeiten eine Vielzahl von Materialien, darunter Aluminium, Stahl, Messing, Titan und Kunststoffe. CNC-Fräsmaschinen eignen sich besser für komplexe Formen mit engen Toleranzen auf mehreren Flächen. CNC-Drehmaschinen zeichnen sich durch die Einhaltung enger Toleranzen und überlegene Oberflächengüten bei zylindrischen Teilen aus.


4. Budget und Rentabilität (ROI)

   CNC-Drehmaschinen haben im Allgemeinen niedrigere Rüst- und Werkzeugkosten für zylindrische Teile.

   CNC-Fräsmaschinen erfordern möglicherweise eine höhere Anfangsinvestition, reduzieren aber Nachbearbeitungsvorgänge für komplexe Teile.

Warum Taikan für Ihre CNC-Lösungen wählen?

Als einer der führendenbietet Taikan branchenführende CNC-Lösungen, die auf die 3C-, Automobil- und Medizinindustrie zugeschnitten sind.CNC-Hersteller in China

• Präzisionstechnik: Unsere CNC-Fräsmaschinen bieten Hochgeschwindigkeitsspindeloptionen für makellose Oberflächen.

• Stabilität: Taikan-Maschinen sind mit robusten Gusskonstruktionen gebaut, um thermische Verformung zu minimieren.

• Fachkundiger Support: Wir verkaufen nicht nur Maschinen; wir bieten umfassende Bearbeitungsstrategien, um Ihre Produktionseffizienz zu steigern.

Bereit, Ihre Produktionslinie aufzurüsten? Kontaktieren Sie unser Technikteam für eine Beratung.
