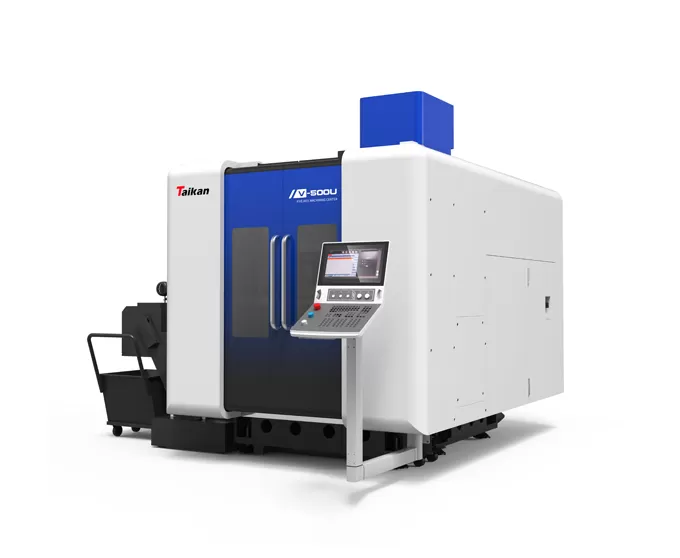

Name: HV-500U Vertikales 5-Achsen-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für V-500U vertikale 5-Achsen-Bearbeitungszentrum

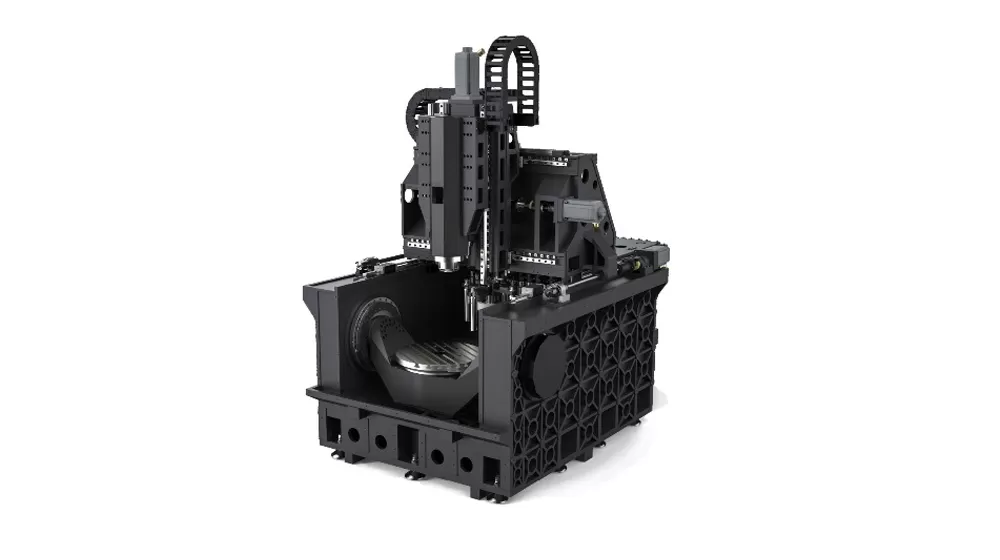

Bewegliche Strahl-Gantry-Struktur

Der Abstand zwischen der Spindel und dem Querträger ist kurz, was einen unabhängigen Betrieb der drei Achsen und eine hohe Gesamt steifigkeit ermöglicht.
Die Y-Achse verfügt über ein Dual-Ball-Schraube-Design mit zwei Antrieben, das eine optimale dynamische Reaktions leistung gewähr leistet.
Die Kugel gewinde der Vorschub achsen sind mit einer hohlen Struktur ausgestattet und mit einem Kühlsystem ausgestattet, um die thermische Stabilität effektiv aufrecht zu erhalten.

Hochpräziser Rotations tisch mit Direkt antrieb

Die Drehtisch struktur der A/C-Achse-Wiege ist unabhängig voneinander ausgelegt. Die A-Achse wird von Motoren mit zwei Drehmoment angetrieben, wodurch die Steifigkeit und die Vibrations beständigkeit erheblich verbessert werden.
Sowohl die A-als auch die C-Achse sind mit rahmenlosen Direkt antriebs motoren mit hohem Drehmoment ausgestattet. Das kompakte Design integriert den Motor rotor in den Drehtisch mechanismus und bietet eine hervorragende Übertragungs steifigkeit.
Zusätzlich wird der Motors tator mit Kühlmittel gekühlt, um die thermische Stabilität des Drehtisches zu gewährleisten.
Die Höchst geschwindigkeit der A/C-Achsen kann 50 r/min erreichen.

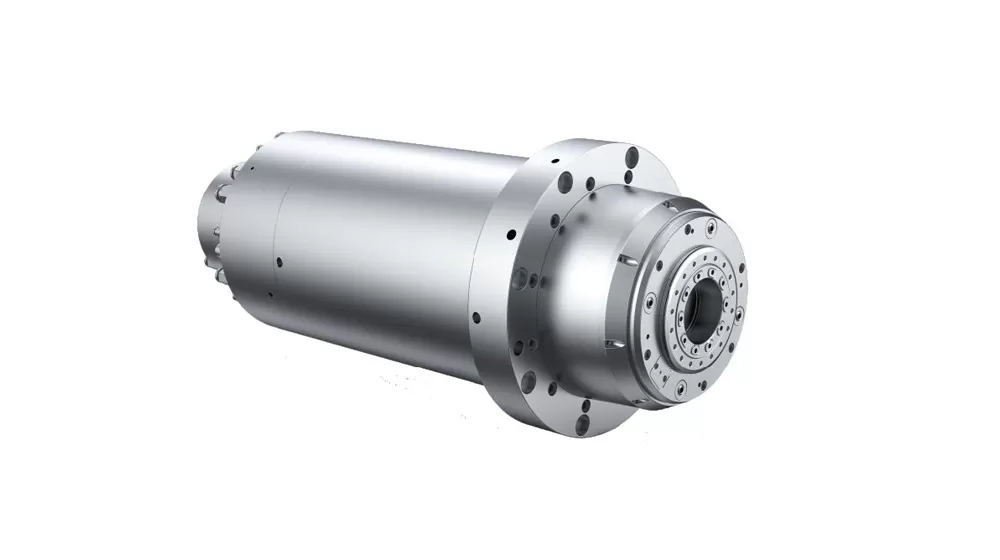

Motorisierte Hochgeschwindigkeits-Spindel

HSK A63 motorisierte Hochgeschwindigkeits-Spindel
Höchst geschwindigkeit bis zu 18.000 r/min.

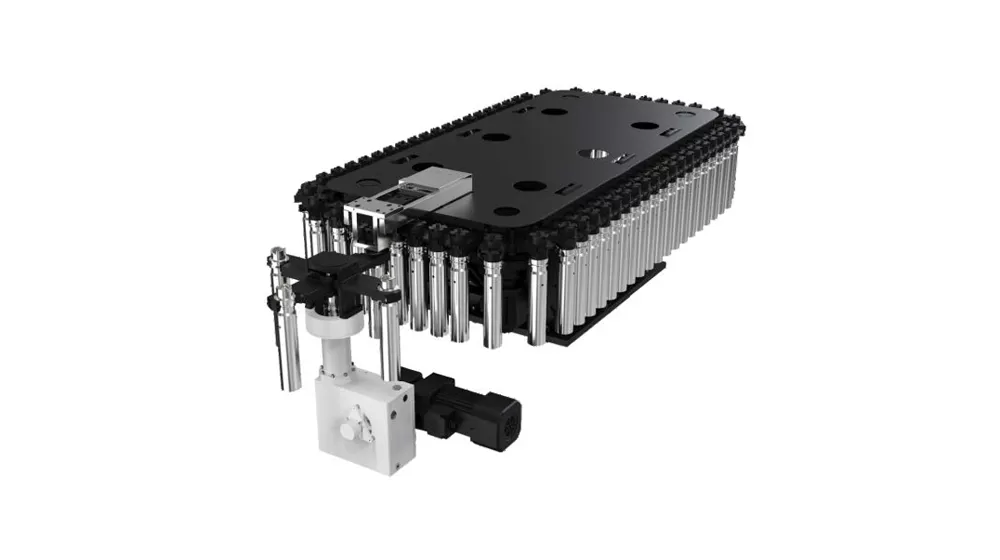

40-Werkzeug kette-Typ Magazin

Hochpräziser Rotations tisch mit Direkt antrieb

Motorisierte Hochgeschwindigkeits-Spindel

Anwendung des V-500U vertikalen 5-Achsen-Bearbeitungszentrums

Weit verbreitet bei der Verarbeitung komplexer Teile wie Laufräder, Luft-und Raumfahrt, Automobil komponenten, Präzisions formen und medizinische Geräte.

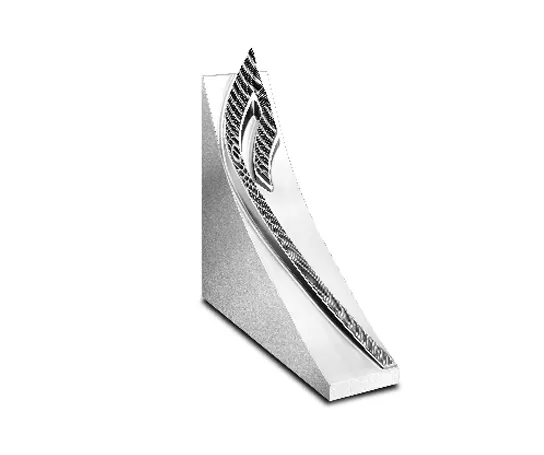

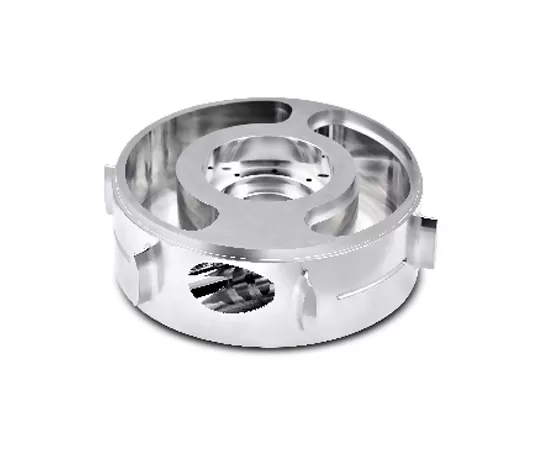

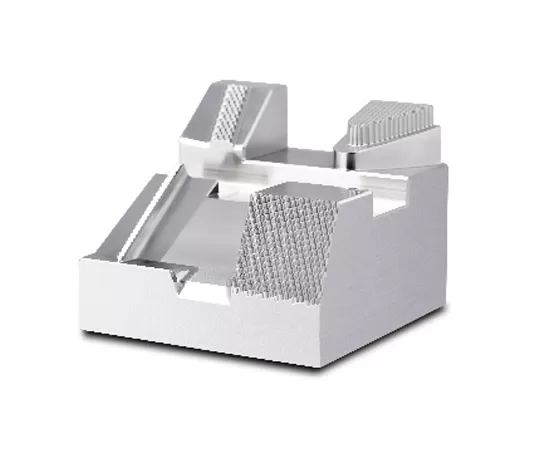

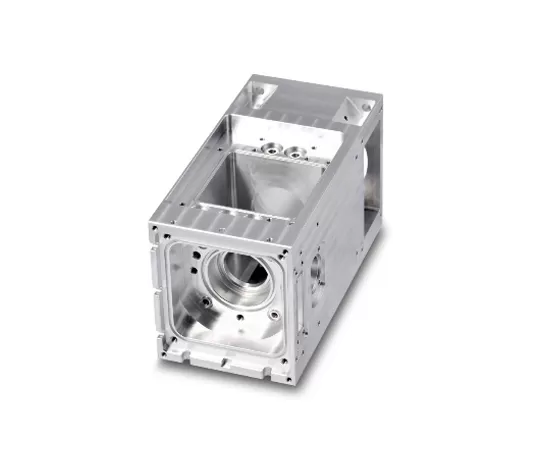

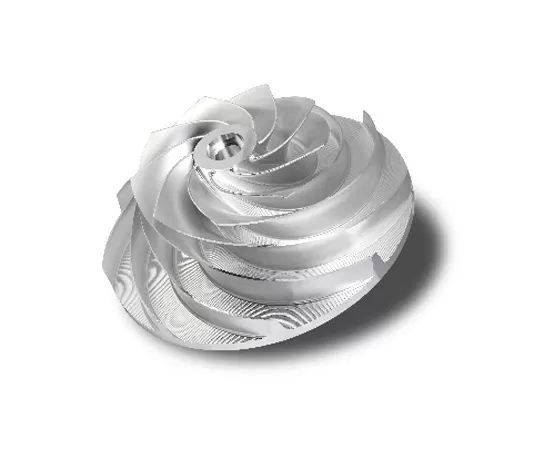

Werkstück Beispiel 1

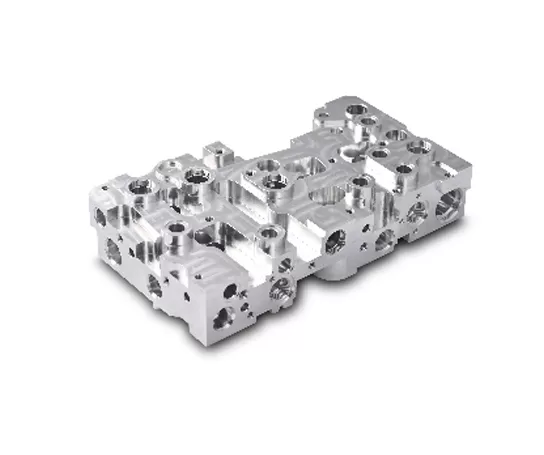

Werkstück Beispiel 2

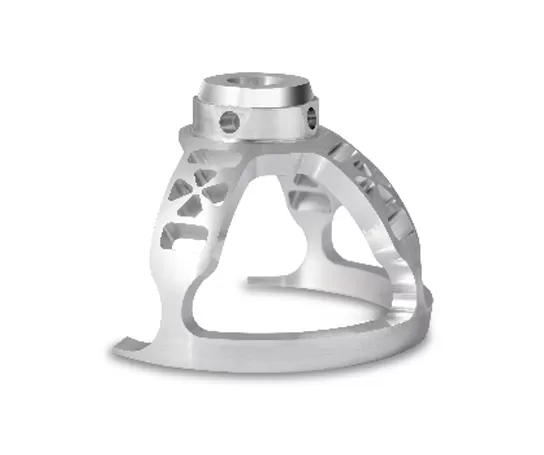

Werkstück Beispiel 3

Werkstück Beispiel 4

Werkstück Beispiel 5

Werkstück Beispiel 6

Werkstück Beispiel 7

Technische Daten des vertikalen 5-Achs-Bearbeitungszentrums HV-500U

Item		Unit	HV-500U
Verfahrwege	X/Y/Z Verfahrweg	mm	500/650/450
	Schwenkbereich A-Achse	°	±120
	Schwenkbereich C-Achse	°	360
	Abstand Spindelnase bis Tischoberfläche	mm	150-600
Tisch	Tischgröße	mm	Φ500x445
	Max. Belastung	kg	300
	T-Nuten (Anzahl Nuten - Nutenbreite * Abstand)	mm	7-18*65
Geschwindigkeiten	Eilganggeschwindigkeit X/Y/Z-Achse	mm/min	36000
Geschwindigkeiten	Eilgangdrehzahl A/C-Achse	r/min	50/50
Genauigkeit	Positioniergenauigkeit X/Y/Z-Achse	mm	0.006/0.006/0.006
	Wiederholgenauigkeit X/Y/Z-Achse	mm	0.004/0.004/0.004
	Positioniergenauigkeit A/C-Achse	sec	5/5
	Wiederholgenauigkeit A/C-Achse	sec	3/3
Spindel	Spindelmotorleistung (S1/S6)	kW	30/35.5
	Spindelmotordrehmoment (S1/S6)	Nm	47.7/57.3
	Spindeldrehzahl	r/min	0~20000
	Werkzeugaufnahme	/	HSK A63
Werkzeugmagazin	Magazinbauart	/	Kettenmagazin mit Greifer
	Magazinkapazität	T	40
	Max. Werkzeuggewicht	kg	8
	Max. Werkzeuglänge	mm	300
	Max. Durchmesser (voll / bei freien Nachbarplätzen)	mm	φ80/φ150
Sonstiges	CNC-Steuerung	/	Siemens SINUMERIK ONE
	Druckluftanschluss	MPa	0.6~0.8
	Gesamtanschlusswert	kW	50
	Maschinenabmessungen (LängeBreiteHöhe)	mm	415038002850
	Maschinengewicht (ca.)	KG	11000

Die Angaben auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
