Kastenführungen vs. Linearführungen: Welche VMC-Konstruktion ist die richtige für Ihre Schwerzerspanungsanforderungen?

Wenn es um Vertikalbearbeitungszentren (VMCs) für die Schwerzerspanung geht, ist die Wahl des Führungssystems entscheidend. Bei Taikan wissen wir, dass der Vergleich zwischen Kastenführungen und Linearführungen die Präzision, Geschwindigkeit und Lebensdauer der Maschine erheblich beeinflussen kann. Die Auswahl der richtigen Führung wirkt sich nicht nur auf die Bearbeitungsleistung, sondern auch auf die Rentabilität Ihrer Werkstatt aus.

Was sind Kastenführungen?

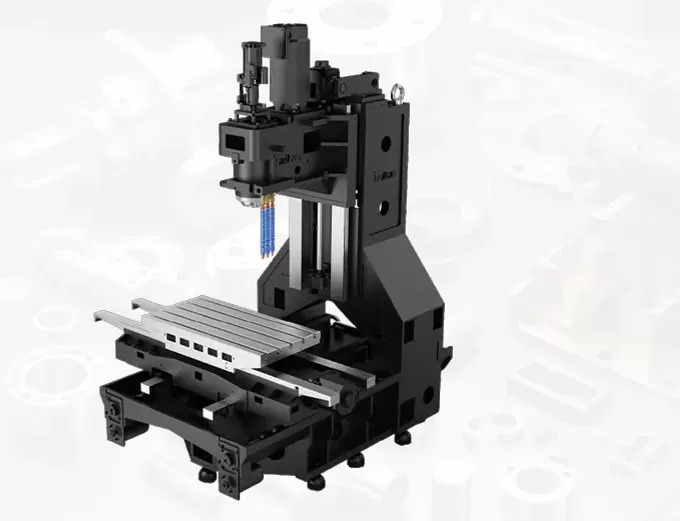

Kastenführungen (oder Boxways) sind Gleitführungen, die direkt in das Maschinenbett integriert sind. In der Regel aus Gusseisen gefertigt und durch Handschaben bearbeitet, bilden diese Führungen eine starre Trägerstruktur, die die Kontaktfläche maximiert und Vibrationen absorbiert.

Hauptvorteile von Kastenführungen:

• Überlegene Steifigkeit und Stabilität:Bearbeitungszentrum mit Kastenführungist ideal für Schwerzerspanung und die Bearbeitung großer Werkstücke.

• Hervorragende Lastverteilung: Erhält die Präzision auch bei außermittigen oder kraftintensiven Operationen.

• Langlebigkeit: Gut geeignet für Gusseisen, Stahl und geschmiedete Komponenten.

Was sind Linearführungen?

Linearführungen (oder Linearbewegungsführungen, LM-Führungen) verwenden Wälzelemente wie Kugeln oder Rollen, um eine reibungslose, reibungsarme Bewegung zu erreichen. Mit einem Reibungskoeffizienten von nur 0,05 zeichnen sich Linearführungen durch Präzision und Geschwindigkeit aus.

Hauptvorteile von Linearführungen:

• Hochgeschwindigkeitsbetrieb: DieLinearführungssystemermöglicht schnelle Werkzeugbewegung und Beschleunigung.

• Präzise Positionierung: Geeignet für automatisierte Produktionslinien und Mehrachsenbearbeitung.

• Energieeffizienz: Reduzierter Widerstand ermöglicht sanftere, kontrolliertere Betriebsabläufe.

Kastenführung vs. Linearführung: Die Wahl des richtigen VMC

Die Entscheidung zwischen Kastenführungen und Linearführungen hängt von Ihren Produktionsanforderungen ab:

Anwendungen von Führungen in CNC-Maschinen

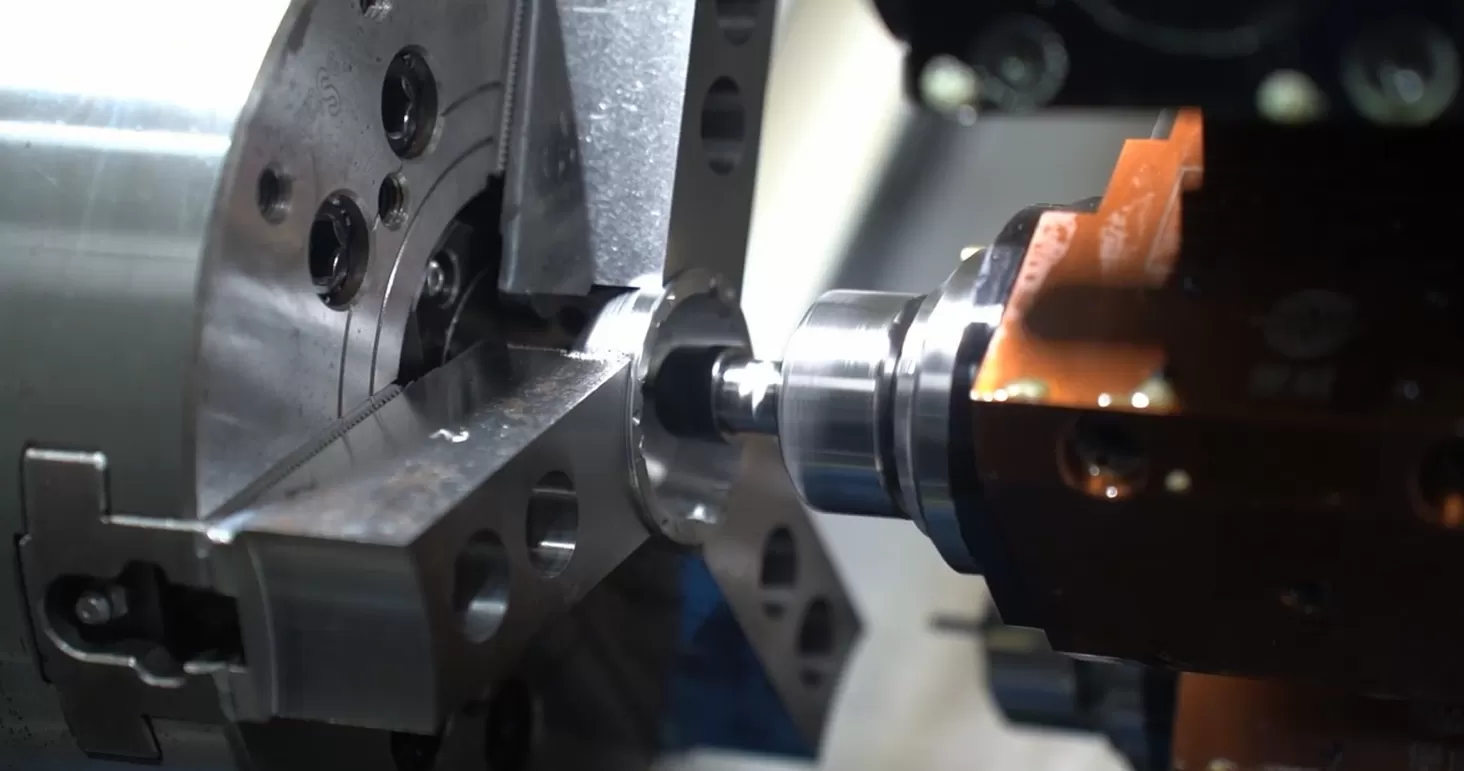

• CNC-Drehmaschine mit Linearführung: Hochpräzise geneigte Führunghochpräzise CNC-Drehmaschinefür Formen und Aluminiumkomponenten.

• Führungen in Dreh- und Fräszentren: Entscheidend für Schwerzerspanung, Verlängerung der Werkzeugstandzeit und Oberflächengüte.

• Gleitführungen für Werkzeugmaschinen: Sorgen für eine reibungslose und genaue Bewegung bei wiederholten Zyklen.

• Vertikalbearbeitungszentren mit Linearführungen: Ermöglichen automatisierte Produktion mit minimalem Bedienereingriff.

Warum die Wahl der Führung wichtig ist?

Die Wahl der richtigen Führung beeinflusst:

1. Bearbeitungsgenauigkeit: Die richtige Führungsauswahl verhindert Abweichungen unter Last.

2. Betriebsgeschwindigkeit: Linearführungen ermöglichen schnelle Produktionszyklen.

3. Maschinenlebensdauer: Kastenführungen absorbieren Vibrationen und schwere Kräfte und verlängern so die Lebensdauer.

4. Energieeffizienz: Linearführungen reduzieren die Reibung und senken den Energieverbrauch.

Für Hersteller, die mit schwerem Stahl, Gusseisen oder großen Werkstücken arbeiten, bleiben Kastenführungen die bevorzugte Wahl. Für hochvolumige, präzisionsfordernde Aufgaben mit leichteren Materialien sind Linearführungen überlegen.

Taikan-Kompetenz bei Führungslösungen

Als einer der führendenchinesische CNC-Hersteller, Taikan bietet maßgeschneiderte Vertikalbearbeitungszentren mit Kasten-, Linear- oder Hybrid-Führungssystemen an, die auf unterschiedliche Produktionsanforderungen zugeschnitten sind. Bereit, Ihre Bearbeitungseffizienz zu optimieren? Kontaktieren Sie Taikan noch heute, um Ihre Anforderungen an Führungen in CNC zu besprechen und die beste VMC-Konstruktion für Ihre Werkstatt zu finden.

FAQs

F1: Was ist der Unterschied zwischen Kastenführungen und Linearführungen?

A: Kastenführungen bieten überlegene Steifigkeit für schwere Zerspanung, während Linearführungen hohe Geschwindigkeit und Präzision bei geringerer Reibung bieten.

F2: Sind Linearführungen für schwere Zerspanung geeignet?

A: Linearführungen sind vibrationsempfindlich und weniger geeignet für schwere, kraftintensive Bearbeitung. Kastenführungen werden für solche Aufgaben bevorzugt.

F3: Kann eine CNC-Maschine sowohl Kasten- als auch Linearführungen haben?

A: Ja, Hybridkonfigurationen verwenden Kastenführungen für Stabilität auf Achsen mit schwerer Last und Linearführungen für Geschwindigkeit auf Achsen mit hohen Bewegungsabläufen.

F4: Was ist eine Linearführung in der CNC-Bearbeitung?

A: Eine Linearführung ist ein Wälzkörperführungssystem, das eine reibungslose, präzise und schnelle Linearbewegung für CNC-Maschinen gewährleistet.

F5: Wie wirkt sich die Wahl der Führung auf die Bearbeitung aus?

A: Sie beeinflusst die Genauigkeit, Geschwindigkeit, Werkzeuglebensdauer, den Energieverbrauch und die gesamte Maschinenlebensdauer.
