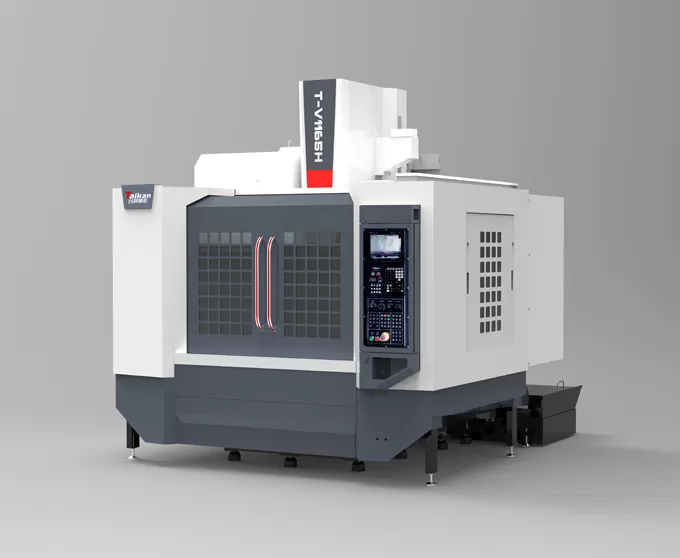

Name: HT-V1165H Hochgeschwindigkeits- und hochpräzises vertikales Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Technische Daten des T-V1165H Hochgeschwindigkeits- und Hochpräzisions-Vertikalbearbeitungszentrums

Item			Unit	T-V1165H	Anmerkungen
Verfahrwege	Tischverfahrweg (X-Achse)		mm	1100
	Schlittenverfahrweg (Y-Achse)		mm	650
	Spindelstockverfahrweg (Z-Achse)		mm	600
	Abstand Spindelnase zu Tischoberfläche		mm	125～725
	Abstand Spindelmitte zur Ständerführung		mm	707
Arbeitstisch	Tischgröße		mm	1200*600
	Max. Belastung (gleichmäßige Lastverteilung)		kg	800
	T-Nut (Anzahl Nuten - Nutbreite * Teilung)		mm	5-18*100
Spindel	Motorleistung (Nenn-/Kurzzeit)		kW	11/15
	Motordrehmoment (Nenn-/Kurzzeit)		N.m	52.5/118
	Drehzahlbereich		r/min	50~12000 (direkt gekoppelt)
	Spindeldurchmesser		mm	φ150
	Spindelkegel		/	BT40
	Anzugsbolzen-Spezifikation		/	P40T-I（MAS403）
Vorschub	Schnittvorschubbereich		mm/min	1-10000
Vorschub	Eilganggeschwindigkeit X/Y/Z-Achse		m/min	30/30/30
Genauigkeit	Positioniergenauigkeit (X/Y/Z)		mm	0.01	GB/T18400.4 (Gesamtverfahrweg)
Genauigkeit	Wiederholgenauigkeit (X/Y/Z)		mm	0.007	GB/T18400.4 (Gesamtverfahrweg)
Werkzeugmagazin	Werkzeuganzahl		pcs	24
	Max. Werkzeuggewicht		kg	7
	Max. Werkzeuglänge		mm	250
	Max. Werkzeugdurchmesser (voll / benachbarter Platz frei)		mm	Φ75/Φ150
Sonstiges	CNC-Steuerung		/	Mitsubishi M80VB
	Druckluftversorgung	Flow	L/min	≥280（ANR)
	Druckluftversorgung	Luftdruck	MPa	0.6~0.8
	Maschinenkapazität		KVA	25
	Kühlmitteltankinhalt		L	300
	Maschinenabmessungen		mm	270034942970	Entsprechend XYZ-Achse
	Gewicht (ca.)		Kg	6100

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
