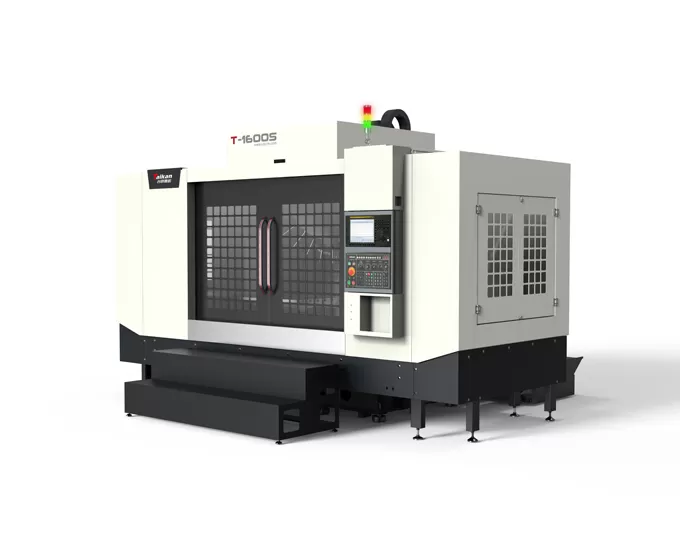

HT-1600S Hochgeschwindigkeits- und hocheffizientes Radnaben-Bearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

1600

Schlittenverfahrweg (Y-Achse)

mm

550

Spindelstockverfahrweg (Z-Achse)

mm

450

Abstand Spindelnase zur Tischoberfläche

mm

100-550

Abstand Spindelmitte zur Ständerführungsoberfläche

mm

632

Tisch

Tischgröße

mm

1700*550

Max. Belastung

kg

500

T-Nuten (Anzahl Nuten - Nutbreite * Teilung)

mm

5-18*100

Spindel

Motorleistung (Nenn-/Kurzzeitleistung)

kW

3.7/5.5

Motordrehmoment (Nenn-/Kurzzeitdrehmoment)

N.m

14.1/21.0

Spindelmotordrehzahl

rpm

20-20000

Spindelaufnahme

/

BT30

Drehzahl

Vorschubgeschwindigkeitsbereich

mm/min

1-15000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

30/36/36

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.015

GB/T 18400.4 (Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.008

Werkzeugmagazin

Werkzeugmagazinkapazität

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

250

Max. Werkzeugdurchmesser (voll / angrenzend leer)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

Mitsubishi M80VB

Druckluftversorgung

Flow

L/min

≥200 (ANR)

Druckluftdruck

MPa

0.6-0.8

Anlagenleistung

kVA

20

Max. Kühlmittelbehälterkapazität

L

400

Maschinenabmessungen

mm

4150*3750 2950

Entsprechend X*Y*Z-Achse

Gewicht (ca.)

kg

6450
