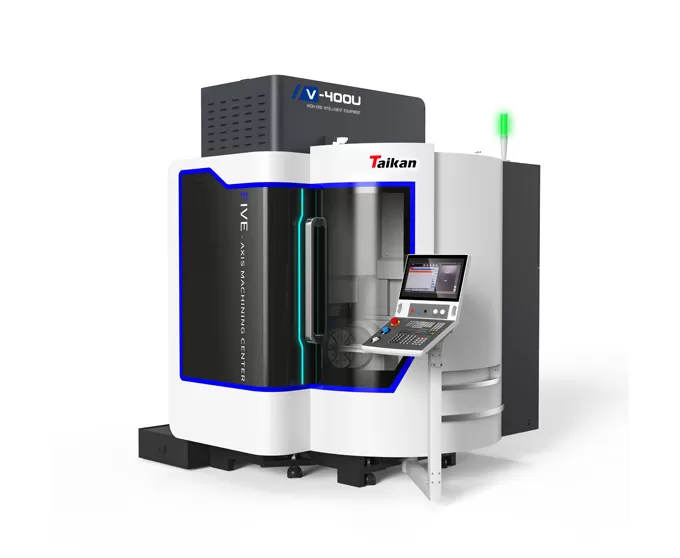

Name: HV-400U Vertikales 5-Achs-Bearbeitungszentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für V-400U vertikale 5-Achsen-Bearbeitungszentrum

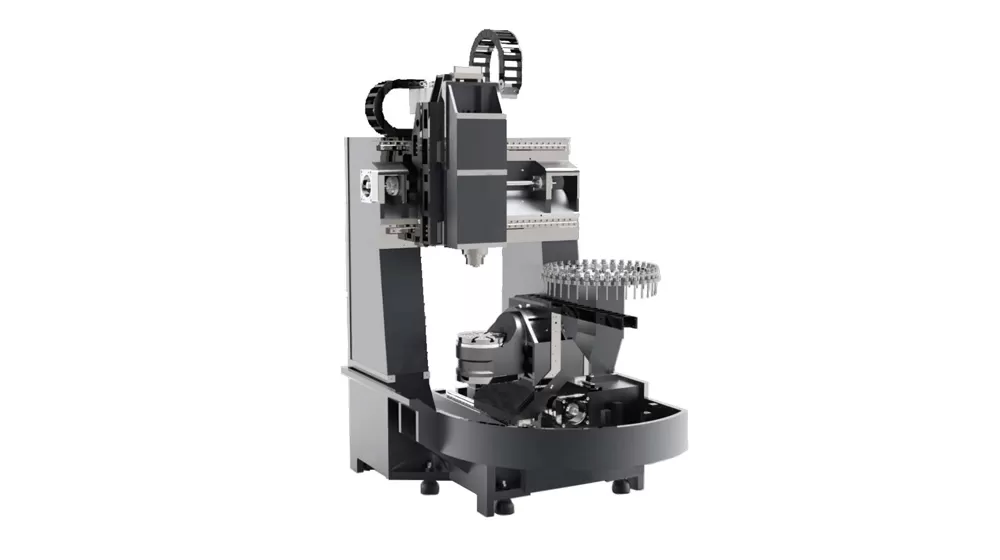

Struktur mit hoher Steifigkeit

Hohe Steifigkeit Gantry-Typ O-förmige Struktur, hochwertiges graues Gusseisen material: Bietet starke Steifigkeit und Stabilität, reduziert die Verformung und verbessert die Genauigkeit.
Stufen anordnung der Führungs schienen des Balkens, kurzer Abstand von der Spindel zum Balken: Verbessert die Steifigkeit und verbessert die Bearbeitungs genauigkeit.
Einarmiger Drehtisch, minimierter Abstand vom X-Achsen-Antriebs punkt zum Bearbeitungs punkt: Reduziert Vibrationen, verbessert Präzision und Effizienz.

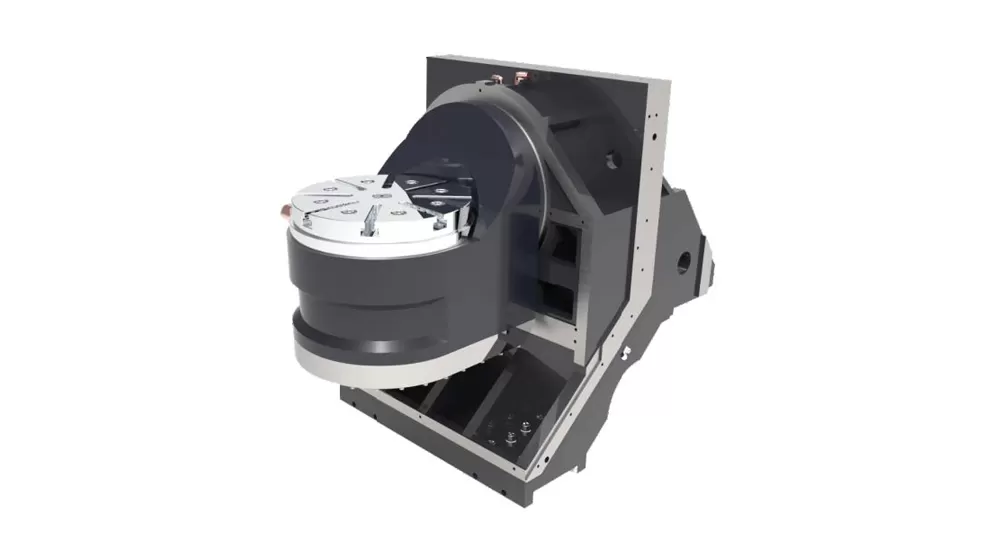

Hochpräziser Rotations tisch mit Direkt antrieb

Rahmenlose Direkt antriebs motoren mit hohem Drehmoment: Bietet hohe Steifigkeit und Präzision, treibt die B/C-Achsen direkt an und reduziert mechanische Verluste.
Kompakte Struktur, Motor rotor integriert mit dem Dreh mechanismus: Verbessert die Stabilität und Genauigkeit.
Motors tator gekühlt durch Kühlmittel: Gewähr leistet thermische Stabilität und reduziert Präzisions fehler, die durch Temperatur änderungen verursacht werden.
Höchst geschwindigkeit von B/C-Achsen: 50r/min: Erfüllt die Anforderungen einer komplexen Bearbeitung und verbessert die Effizienz.

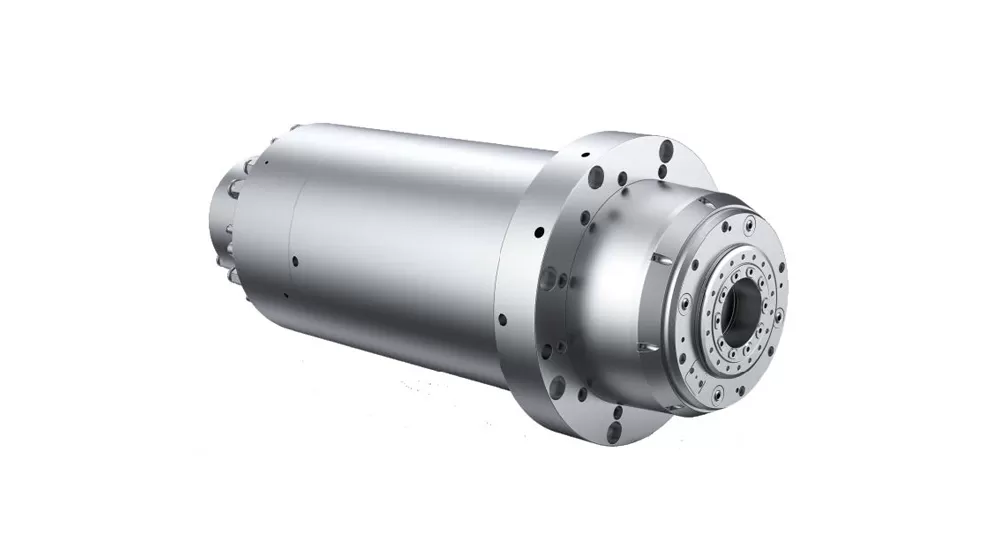

Motorisierte Hochgeschwindigkeits-Spindel

HSK E50 motorisierte Hoch geschwindigkeit spindel.
Höchst geschwindigkeit bis zu 24.000 U/min.

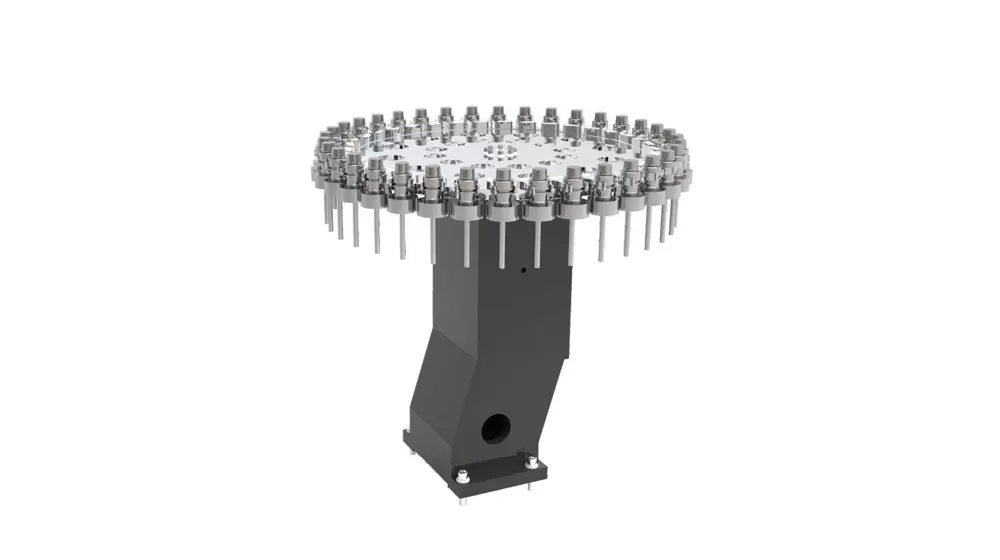

24-Werkzeug-Regenschirmmagazin

Hochpräziser Rotations tisch mit Direkt antrieb

Motorisierte Hochgeschwindigkeits-Spindel

Anwendung des V-400U vertikalen 5-Achsen-Bearbeitungszentrums

Weit verbreitet in der Verarbeitung von Laufrädern, Automobil teilen, Präzisions formen, medizinischen Geräten und anderen komplexen Komponenten.

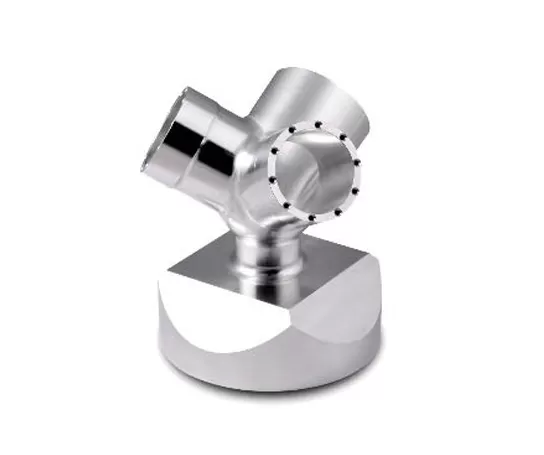

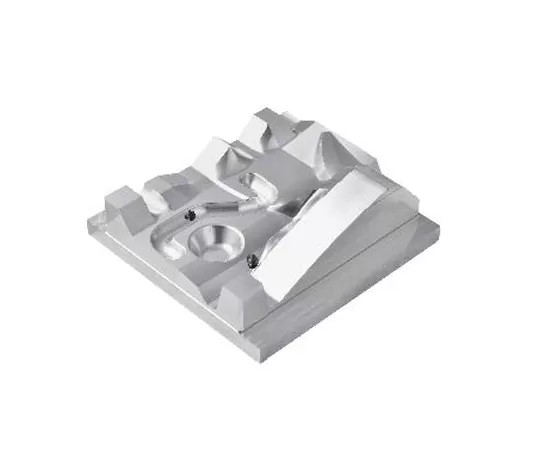

Werkstück Beispiel 1

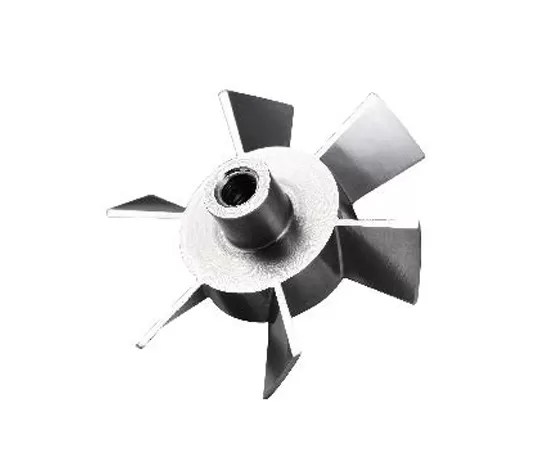

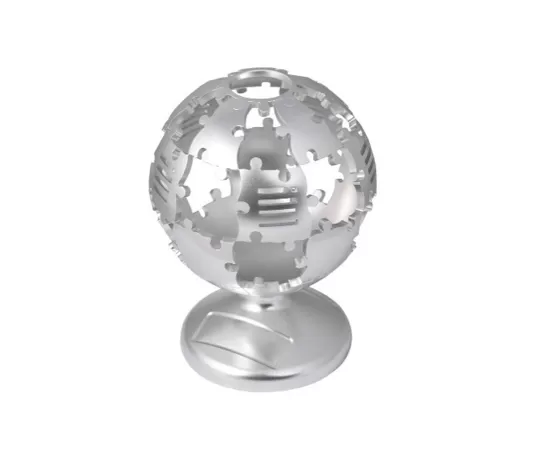

Werkstück Beispiel 2

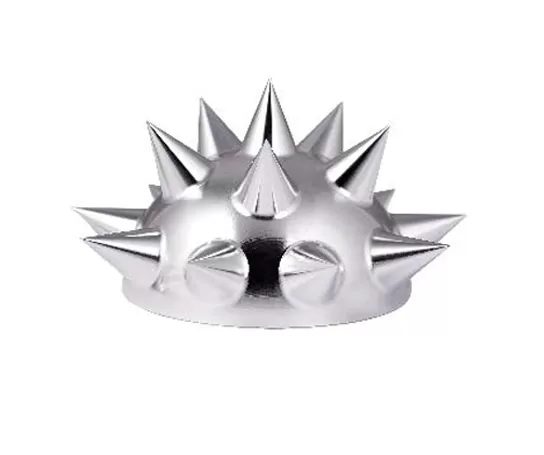

Werkstück Beispiel 3

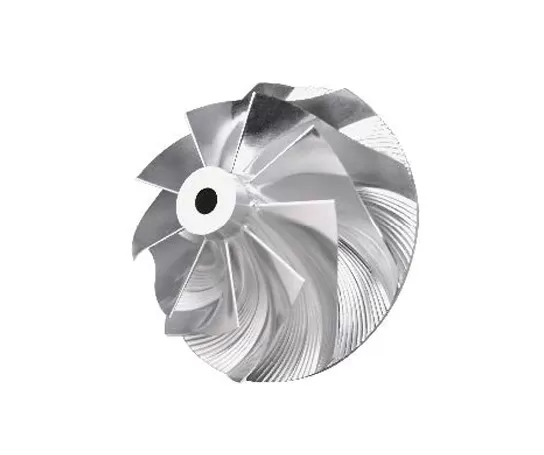

Werkstück Beispiel 4

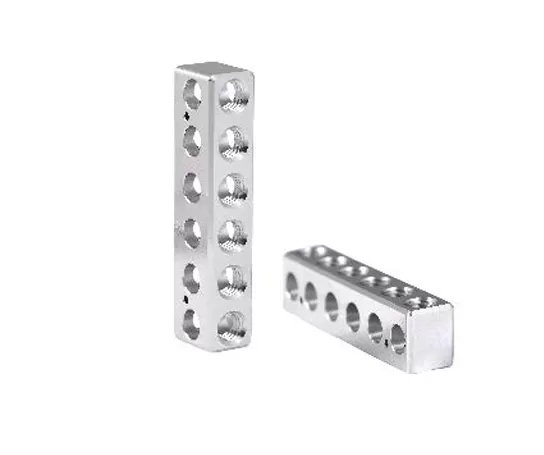

Werkstück Beispiel 5

Werkstück Beispiel 6

Werkstück Beispiel 7

Technische Daten des vertikalen 5-Achs-Bearbeitungszentrums HV-400U

Item		Unit	HV-400U
Verfahrwege	Verfahrwege X/Y/Z	mm	700/450/400
	Drehbereich B-Achse	°	+30°~ -120°
	Drehbereich C-Achse	°	360°
	Abstand Spindelnase bis Tischoberfläche	mm	100-500
Tisch	Tischgröße	mm	Φ420
	Max. Belastung	kg	150
	T-Nut (Anzahl Nuten - Nutenbreite * Abstand)	mm	8-14*45°(gleichmäßig verteilt)
Geschwindigkeiten	Eilganggeschwindigkeit X/Y/Z-Achse	mm/min	24000
Geschwindigkeiten	Eilgang-Drehzahl B/C-Achse	r/min	50/50
Genauigkeit	Positioniergenauigkeit X/Y/Z-Achse	mm	0.006/0.006/0.006
	Wiederholgenauigkeit X/Y/Z-Achse	mm	0.004/0.004/0.004
	Positioniergenauigkeit B/C-Achse	sec	5/5
	Wiederholgenauigkeit B/C-Achse	sec	3/3
Spindel	Spindelmotorleistung (S1/S6)	kW	16/19.4
	Spindelmotordrehmoment (S1/S6)	Nm	28/34
	Spindeldrehzahl	r/min	0~24000
	Werkzeugaufnahme-Spezifikationen	/	HSK E50
Werkzeugmagazin	Werkzeugmagazin-Struktur	/	Schirmmagazin
	Magazinkapazität	T	24
	Max. Werkzeuggewicht	kg	2
	Max. Werkzeuglänge	mm	200
	Max. Durchmesser (voll / nebenliegend frei)	mm	φ50/φ100

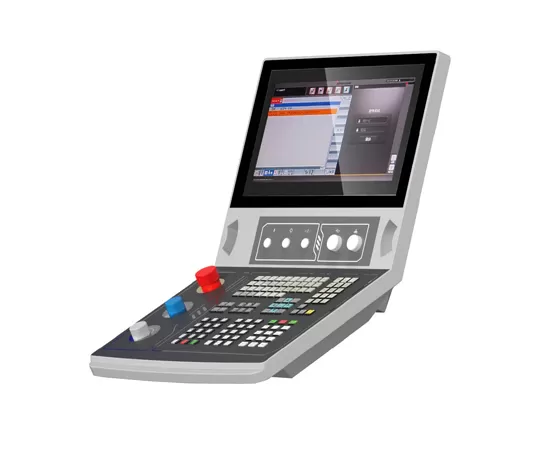

Sonstiges	CNC-Steuerung	/	Siemens SINUMERIK ONE
	Druckluftbedarf	MPa	0.6~0.8
	Gesamtanschlussleistung	kW	42
	Maschinenabmessungen (LängeBreiteHöhe)	mm	360042003200
	Gewicht Hauptmaschine (ca.)	KG	7800

Die Informationen auf dieser Seite dienen nur als Referenz. Technische Daten und Details können sich aufgrund von Produkt-Upgrades oder -Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
