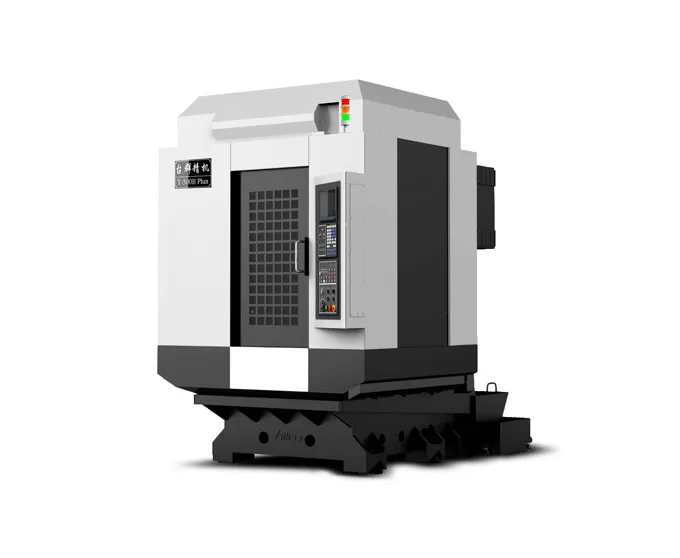

HT-500B PLUS Hochgeschwindigkeits- und Hochpräzisions-Bohr- und Fräsbearbeitungszentrum

Verfahrwege

Tischverfahrweg (X-Achse)

mm

500

Schlittenverfahrweg (Y-Achse)

mm

400

Spindelstockverfahrweg (Z-Achse)

mm

320

Abstand von Spindelnase zur Tischoberfläche

mm

180-500

Abstand von Spindelmitte zur Ständerführung

mm

445

Tisch

Tischgröße

mm

620*400

Max. Belastung

kg

250

T-Nuten (Anzahl Nuten - Nutbreite * Teilung)

mm

3-14*120

Spindel

Motorleistung (Nennleistung/Kurzzeitleistung)

kW

15/18

Motordrehmoment (Nenndrehmoment/Kurzzeitdrehmoment)

N.m

8.95/11

Spindelmotordrehzahl

rpm

20-24000

Spindelkegel

/

BT30

Drehzahlen

Bereich für Schnittvorschub

mm/min

1-15000

Eilganggeschwindigkeit X/Y/Z-Achse

m/min

48/48/48

Genauigkeit

Positioniergenauigkeit (X/Y/Z)

mm

0.006

GB/T 18400.4

(Gesamtverfahrweg)

Wiederholgenauigkeit (X/Y/Z)

mm

0.004

Werkzeugmagazin

Werkzeugplätze

pcs

21

Max. Werkzeuggewicht

kg

3

Max. Werkzeuglänge

mm

300

Max. Werkzeugdurchmesser (voll / bei freiem Nachbarplatz)

mm

Ф60/Ф80

Sonstiges

CNC-Steuerung

Mitsubishi M80VA

Druckluftquelle

Flow

L/min

≥200（ANR）

Luftdruck

MPa

0.6-0.8

Anschlussleistung

kVA

25

Max. Kühlmitteltankvolumen

L

145

Maschinenabmessungen

mm

1690*2660*2410

entsprechend X*Y*Z-Achse

Gewicht (ca.)

kg

3100
