Was ist eine VMC? Ein vollständiger Leitfaden zu Vertikalbearbeitungszentren

Was ist ein Vertikal-Bearbeitungszentrum (VMC)?

Ein Vertikal-Bearbeitungszentrum, allgemein als VMC (auch bekannt alsVertikal-Fräsmaschinen), ist eine computergesteuerte (CNC) Fräsmaschine, bei der die Spindelachse vertikal ausgerichtet ist. Einfach ausgedrückt, das Schneidwerkzeug zeigt senkrecht nach unten auf das Werkstück, das auf einem Tisch liegt, der sich in X- und Y-Richtung bewegt, während der Spindelkopf vertikal entlang der Z-Achse verfährt.

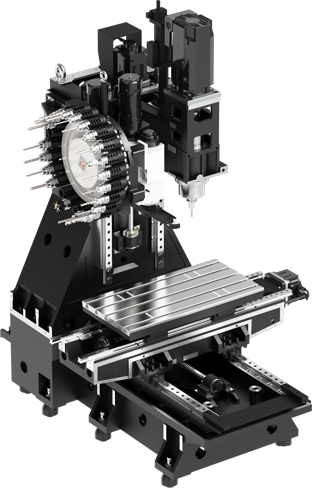

Moderne VMCs basieren auf einigen Kernstrukturelementen: einem stark verrippten Gusseisenbett und -ständer zur Schwingungsdämpfung, präzisen Linearführungen oder Boxways, einer Hochgeschwindigkeitsspindel, einem automatischen Werkzeugwechsler und einer CNC-Steuerung, die G-Code in fließende mehrachsige Bewegungen umsetzt. Viele Maschinen integrieren auch Spänemanagement, Kühlmittelsysteme und sogar Palettenwechsler. Von einfachen 3-Achs-Konfigurationen bis hin zur vollständigen 5-Achs-Simultanbearbeitung skaliert die Plattform mit Ihren Ambitionen.

Die VMC-Familie reicht von einfach bis hochmodern:

· 3-Achs-VMC– Bewegt das Werkzeug in X, Y und Z. Das Arbeitspferd für prismatische Teile und allgemeine Bearbeitung. Ein3-Achs-Vertikalbearbeitungszentrumwird in Standardproduktionsumgebungen aufgrund seiner Stabilität und Effizienz bei den meisten Bearbeitungsaufgaben häufig eingesetzt.

· 4-Achs-VMC– Fügt eine Drehachse hinzu (typischerweise einen Rundtisch auf X oder Y), wodurch mehrere Werkstückseiten in einer Aufspannung bearbeitet werden können.

· 5-Achs-VMC– Fügt zwei Drehachsen hinzu, so dass das Werkzeug zusammengesetzte Winkel und Hinterschnitte erreichen kann. Verfügbar als vollständige 5-Achs-Simultanbearbeitung oder 3+2-Positionierkonfigurationen. Diese Klasse von5-Achs-Vertikalbearbeitungszentrum beseitigt mehrere Aufspannungen und verbessert die Genauigkeit bei komplexen Teilen.

Entdecken Sie die Palette der VMC-Maschinen von Taikan in China

Wie funktioniert ein Vertikal-Bearbeitungszentrum?

Ein CNC-Programm steuert den gesamten Prozess. Sobald das Werkstück auf dem Tisch eingespannt ist, dreht die Spindel das Schneidwerkzeug mit der programmierten Drehzahl. Die Maschine bewegt das Werkzeug dann entlang der X-, Y- und Z-Achsen, um Material abzutragen. Ein automatischer Werkzeugwechsler tauscht Werkzeuge in Sekundenschnelle, so dass eine Maschine fräsen, bohren, gewindebohren, bohren und reiben kann, ohne manuelles Eingreifen. Hochdruck-Kühlmittel spült die Späne weg und hält die Schneidzone sauber und den Prozess stabil.

Das Ergebnis ist wiederholbare Genauigkeit im Mikrometerbereich, sowohl bei Kleinserien als auch bei hohen Stückzahlen.

Warum Hersteller Vertikal-Bearbeitungszentren bevorzugen

Wenn Käufer Werkzeugmaschinen vergleichen, achten sie aufVorteile von Vertikal-Bearbeitungszentren, VMC-Maschinenpreis, Steifigkeit, Spindelverfügbarkeit und langfristiger Support.Hier gewinnen VMCs:

· Bedienerzugänglichkeit– Das offene vertikale Design ermöglicht schnelles Rüsten, Prüfen und Laden von Teilen. Die Sichtbarkeit der Spindel erhöht direkt die Maschinenauslastung.

· Steifigkeit mit Kosteneffizienz– Die Schnittkräfte drücken senkrecht in den massiven Unterbau. Ein gut gebautes VMC liefert Oberflächengüten und Genauigkeiten, die den Normen ISO, AS und IATF entsprechen, zu einem VMC-Maschinenpreis, der eine schnelle Amortisation unterstützt.

· Vielseitigkeit– Ein einziges VMC bearbeitet Aluminium, Stahl, Edelstahl, Titan und Kunststoffe. Es erledigt Fräsen, Bohren und starres Gewindebohren in einem Zyklus.

· Skalierbarkeit– Fügen Sie Messtaster, Kühlmittel durch die Spindel, Späneförderer oder Robotbeladung hinzu. Ein VMC wächst mit Ihren Produktionsanforderungen und passt in Industrie-4.0-Workflows.

· Wiederverkaufswert und Support– Die VMC-Architektur ist weltweit verstanden. Maschinen behalten ihren Wert, und die Wahl eines CNC-Ökosystems, das von etabliertenCNC-Vertikalbearbeitungszentren-Herstellerunterstützt wird, gewährleistet langfristige Produktivität und zuverlässigen Service.

Kernanwendungsbereiche für VMCs

Die Flexibilität des VMC macht es zum Arbeitspferd unzähliger Branchen. Hier finden Sie es jeden Tag im Einsatz:

· Automobil- und EV-Komponenten: Motorblöcke, Zylinderköpfe, Getriebegehäuse, Batterieträgerkomponenten und Endkappen von Elektromotoren.

· Luft- und Raumfahrt sowie Verteidigung: Strukturhalterungen, Aktuatorgehäuse, verrippte Paneele und Instrumentengehäuse – oft aus Aluminium und Titan.

· Herstellung medizinischer Geräte: Orthopädische Implantate, chirurgische Instrumente und Teile für Diagnosegeräte, die makellose Oberflächengüten und Rückverfolgbarkeit erfordern.

· Allgemeiner Maschinenbau und Lohnfertigung: Kleinserienproduktion, Einzelprototypen, Ersatzteile und Werkzeugmacherei.

· Elektronik und 3C: Smartphone-Rahmen, Laptopgehäuse und Kühlkörper, die eine Hochgeschwindigkeits- und Hochvorschub-Bearbeitung in hohen Stückzahlen erfordern.

· Formen- und Werkzeugbau: Spritzgießformkerne, -kavitäten und Elektrodenfertigung, bei denen Profilgenauigkeit entscheidend ist.

So wählen Sie das richtige Vertikal-Bearbeitungszentrum aus

Bei der Auswahl des richtigen VMC geht es nicht darum, die teuerste Maschine zu kaufen – es geht darum, die Fähigkeiten der Maschine auf Ihr Teileportfolio und die Ambitionen Ihrer Fabrik abzustimmen. Nutzen Sie diesen strukturierten Leitfaden, um Ihre Bewertung zu gestalten.

1. Arbeitsbereich– Die Verfahrwege Ihrer Maschine müssen Ihr größtes Rohteil plus Vorrichtungen und Werkzeugfreiraum aufnehmen können.

2. Spindel– Überprüfen Sie den Drehzahlbereich, den Kegel (BT40, HSK-A63 usw.) und das Drehmoment. Hochgeschwindigkeitsspindeln (15.000–24.000 U/min) reduzieren die Zykluszeiten in Aluminium; das Drehmoment im unteren Drehzahlbereich ist bei Stahl wichtig.

3. Achskonfiguration– Verwenden Sie ein 3-Achs-VMC für die meisten prismatischen Arbeiten. Ein 5-Achs-VMC oder eine 3+2-Aufspannung beseitigt Mehrfachaufspannungen bei komplexen Teilen.

4. Automatisierung und Werkzeugwechsler– Mehr ATC-Plätze (24, 30, 40+) bedeuten weniger Ausfallzeiten für Auftragswechsel. Messsysteme ermöglichen Qualitätskontrollen während der Bearbeitung.

5. Steuerung und Konnektivität– Steuerungen von FANUC, Siemens, Heidenhain oder Mitsubishi sollten einfache Vernetzung und CAM-Integration bieten.

6. Gesamtbetriebskosten– Prüfen Sie Installationssupport, Ersatzteilverfügbarkeit und vorbeugende Wartung. Ein niedrigerVMC-Maschinenpreisbedeutet wenig ohne reaktionsschnellen lokalen Service.

Führende Hersteller von Vertikal-Bearbeitungszentren

Der globale VMC-Markt wird von mehreren Weltklasse-Herstellern bedient. Das Verständnis der Landschaft hilft Ihnen, Qualität, Innovation und Wert zu vergleichen.

· DMG MORI: Deutsch-japanische Ingenieurskunst, bekannt für hochwertige 5-Achs-Lösungen und integrierte Automatisierung.

· Mazak: Ein Pionier bei Multitasking-Maschinen, bietet äußerst steife VMCs mit sanfter Steuerungstechnologie.

· Haas Automation: Ein Marktführer in der Stückzahl mit einer breiten Palette an 3-Achs- und 5-Achs-VMCs, mit Fokus auf Zugänglichkeit und Kosteneffizienz.

· Makino: Berühmt für Hochgeschwindigkeits-VMCs, zugeschnitten auf Formen- und Werkzeugbau, Luft- und Raumfahrt und Präzisionsfertigung.

· Taikan Machine: Ein börsennotierter Hersteller von CNC-VMCs, der ein vollständiges Spektrum an Vertikalbearbeitungszentren anbietet, von robusten 3-Achs-Modellen bis hin zu fortschrittlichen 5-Achs-Plattformen.

FAQ

Wofür steht VMC in der Zerspanung?
VMC steht für Vertical Machining Center, eine CNC-Fräse mit vertikal ausgerichteter Spindel, die sich entlang der Z-Achse bewegt, während der Tisch in X und Y verfährt.

Was ist der Unterschied zwischen einem 3-Achs-VMC und einem 5-Achs-VMC?
Ein 3-Achs-VMC bewegt das Werkzeug in X, Y und Z. Ein 5-Achs-VMC fügt zwei Drehachsen hinzu, wodurch das Werkzeug das Werkstück aus mehreren zusammengesetzten Winkeln in einer Aufspannung anfahren kann, was die Vorrichtungen reduziert und die Genauigkeit verbessert.

Was ist die typische Preisspanne für VMC-Maschinen?
Die Preisgestaltung variiert stark je nach Verfahrwegen, Spindelspezifikationen, Achszahl und Marke. Einsteiger-3-Achs-VMCs können auf einem bescheidenen Investitionsniveau beginnen, während große, voll ausgestattete 5-Achs-Maschinen einen Aufpreis haben. Für ein genaues, wettbewerbsfähiges Angebot, das auf Ihre Produktionsanforderungen zugeschnitten ist, wenden Sie sich am besten direkt an einen Spezialisten.

Welche Branchen nutzen Vertikalbearbeitungszentren am meisten?
Automobil, Luft- und Raumfahrt, Medizintechnik, allgemeiner Maschinenbau, Elektronik und Formenbau gehören zu den größten Anwendern.

Wie wähle ich einen CNC-VMC-Hersteller aus?
Suchen Sie nach einem öffentlich rechenschaftspflichtigen Unternehmen mit Erfahrung in Ihrer Branche, lokalem Anwendungssupport, Ersatzteilverfügbarkeit und transparenter Leistungsdokumentation. Bitten Sie um Probebearbeitungen auf Ihrem eigenen Material.

Wie lange hält ein VMC?
Bei ordnungsgemäßer Wartung kann ein Qualitäts-VMC 10 bis 20 Jahre oder länger hervorragende Genauigkeit liefern. Maschinenstruktur, Führungsbahndesign und Serviceunterstützung sind die größten Faktoren für die Langlebigkeit.

Fazit

Suchen Sie ein preiswertes, hochstabiles Vertikalbearbeitungszentrum? Taikan Machine bietet eine umfassende Palette an VMC-Lösungen, von 3-Achsern bis hin zu anspruchsvollen 5-Achsern. Unsere Maschinen basieren auf bewährten Gussstrukturen, verfügen über Hochleistungsspindeln und werden von einem globalen Servicenetzwerk unterstützt, das Sie in der Produktion hält.

Kontaktieren Sie unsfür eine kostenlose, unverbindliche Analyse zur Maschinenauswahl und das neueste Angebot. Lassen Sie uns das genaue Taikan VMC finden, das Ihre Werkstatt auf die nächste Stufe bringt.
