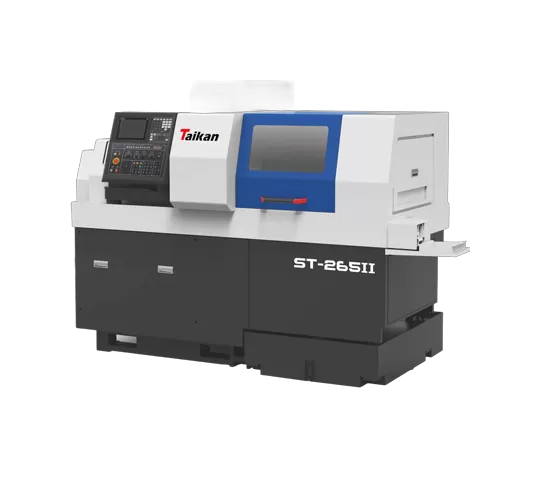

ST-265, hochpräzise CNC-Drehmaschine vom Schweizer Typ

Max. Bearbeitungs durchmesser

Ø 20mm

Ø 26mm

Max. Bearbeitungs länge

240mm

240mm

Bohr durchmesser vorne

Max. Ø10mm

Max. Ø10mm

Vordere Gewinde kapazität

Max. M8

Max. M8

Spindel durchgangs loch durchmesser

23mm

28mm

Kontroll system

Mitsubishi M80LA System

Mitsubishi M80LA System

Spindel drehzahl

Max. 8.000 r/min

Max. 8.000 r/min

Seiten fräsen Max. Bohren

Max. Ø10mm

Max. Ø10mm

Seiten fräsen Max. Tippen

Max. M8 (Kupfer)

Max. M8 (Kupfer)

Seiten fräsen Max. Geschwindigkeit

Max. 5.000 r/min

Max. 5.000 r/min

Rücken Spindel max. Spann durchmesser

20mm

20mm

Rücken Spindel Max. Verlängerung

60mm

60mm

Rückens pindel Max. Bohren

Max. Ø10mm (Kupfer)

Max. Ø10mm (Kupfer)

Rücken-Spindel-Threading

Max. M8 (Kupfer)

Max. M8 (Kupfer)

Rückseitige Spindel drehzahl

Max. 8.000 r/min

Max. 8.000 r/min

Bohr durchmesser des hinteren Werkzeugs

Max. Ø10mm

Max. Ø10mm

Dreh werkzeuge

5 × □ 12 1 × □ 16

5 × □ 12 1 × □ 16

Seitliche Fräs-Elektro werkzeug halter

2 × ER11 3 × ER16 (2 Schnell wechsel einheiten)

2 × ER11 3 × ER16 (2 Schnell wechsel einheiten)

Vordere feste Werkzeug halter

5 × ER16

5 × ER16

Rückseitiger Spindel-Gesichts-Elektro werkzeug halter

2 × ER16 Fixed 2 × ER16 rotierend (Erweiterbar mit 2 × ER16 Fixed, optional)

2 × ER16 Fixed 2 × ER16 rotierend (Erweiterbar mit 2 × ER16 Fixed, optional)

Schnelle Traverse-Geschwindigkeit

32 m/min (Y1/X2), 20 m/min (X1), 24 m/min (Z1/Z2)

32 m/min (Y1/X2), 20 m/min (X1), 24 m/min (Z1/Z2)

Spindel motor leistung

3,7 kW/5,5 kW

3,7 kW/5,5 kW

Sub-Spindel Motor leistung

3,7 kW/5,5 kW

3,7 kW/5,5 kW

Rücken Spindel Gesichts fräs Motor leistung

1,0 kW

1,0 kW

Leistungs kopf Motor leistung

1,0 kW (Seiten fräsen)

1,0 kW (Seiten fräsen)

Feed Motor leistung

1,0 kW (X1/Y1/Z1/X2/Z2)

1,0 kW (X1/Y1/Z1/X2/Z2)

Gesamt maschinen leistung

12 kW

10 kW

Maschinen gewicht

2.600 kg

2.800 kg
