Der Motor der Präzision: Die strategische Wahl zwischen VMC und Tapping Center

Im Bereich der Präzisionsfertigung sind Vertikale Bearbeitungszentren und Gewindeschneidzentren zwei der am weitesten verbreiteten und entscheidendsten Werkzeugmaschinen. Obwohl beide in die Kategorie der CNC-Maschinen fallen, gibt es erhebliche Unterschiede hinsichtlich Funktionalität, Struktur, Anwendungsszenarien und technischer Spezifikationen. Für Unternehmen ist die Auswahl der richtigen Zerspanungsausrüstung entsprechend den spezifischen Anforderungen von größter Bedeutung. Dieser Artikel untersucht die Schlüsselfunktionen, Anwendungen, technischen Konfigurationen und Auswahlstrategien für diese beiden Bearbeitungszentren.

I. Den Kern entschlüsseln: Designphilosophie & technische Umsetzung

Seit seiner Einführung wurde dasVertical Machining Centerals "Allrounder" positioniert. Sein Design konzentriert sich auf hohe Steifigkeit, hohes Drehmoment und Mehrachs-Bearbeitungsfähigkeiten. Strukturell weist einVMC vertical machining centertypischerweise ein robustes Bett- und Ständerdesign auf, gepaart mit einer leistungsstarken Spindel und einem Magazin mit großer Kapazität, was es ermöglicht, eine vollständige Palette von Prozessen vom schweren Zerspanen (Schruppen) bis zum Präzisionsfräsen, Bohren und Gewindeschneiden durchzuführen.

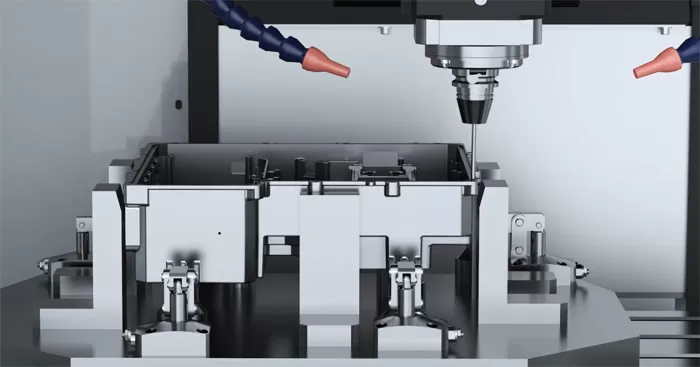

Dasdrilling and tapping centerist ein "Spezial-Champion". Abgeleitet von traditionellen Bearbeitungszentren, ist es speziell optimiert, um den hocheffizienten und hochpräzisen Anforderungen von Branchen wie 3C-Elektronik und kleiner Präzisionshardware gerecht zu werden, die eine Massenproduktion von Bauteilen mit vielen Bohrungen erfordern. Sein Designfokus liegt auf extremer dynamischer Leistung, wobei einige Fähigkeiten für schwere Zerspanung zugunsten von Geschwindigkeit und Effizienz geopfert werden.

1. Spindelsystem: Leistung, Drehmoment und maximale Drehzahl

In CNC Virtual Machining Centers, ist die Spindel so konstruiert, dass sie über einen weiten Drehzahlbereich ein beträchtliches Schnittmoment und Leistung liefert, um den Anforderungen schwer zerspanbarer Materialien wie Stahl, Gusseisen und Titanlegierungen gerecht zu werden. Typischerweise mit BT40- oder größeren BT50-Werkzeughaltern ausgestattet, gewährleisten dieseCNC vertical machinesSteifigkeit und optimale Drehmomentübertragung.

Im Gegensatz dazu priorisiert dasDrilling and Tapping Centermaximale Spindeldrehzahl und schnelles Start-Stopp-Verhalten, ideal für Bohrer mit kleinem Durchmesser, Schaftfräser und Gewindebohrer. Die Spindeldrehzahl liegt im Allgemeinen im Bereich von 20.000 bis 24.000 U/min, und die Maschinen sind typischerweise mit leichteren BT30- oder HSK-E32-Werkzeughaltern ausgestattet, die so konzipiert sind, dass sie die Fliehkraft bei hohen Drehzahlen reduzieren und so Gleichgewicht und schnellen Werkzeugwechsel gewährleisten.

2. Maschinenstruktur: Steifigkeit vs. dynamisches Ansprechverhalten

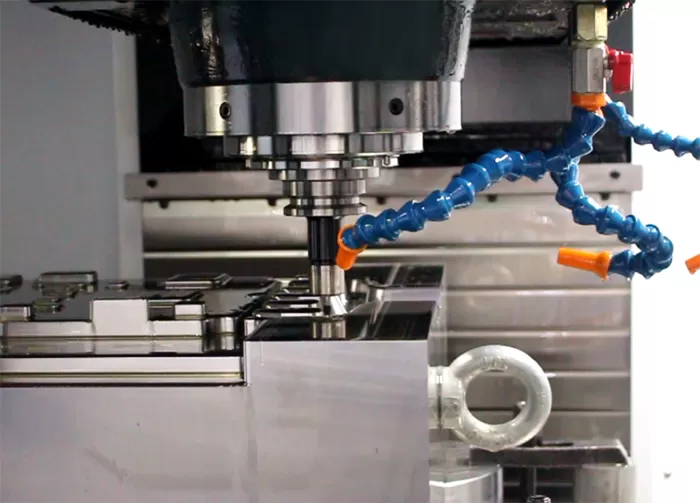

Vertikale Bearbeitungszentren nutzen typischerweise hochsteife C-Rahmen- oder Portalbauweise. Diese großenvertical machining center parts, wie Bett und Ständer, werden durch Finite-Elemente-Analyse (FEM) optimiert und aus hochfestem Gusseisen oder Mineralgussmaterial hergestellt, um die Stabilität zu erhöhen.

Bohr-Gewindeschneidzentren hingegen sind mit einem Fokus auf "Geschwindigkeit" konstruiert. Während sie die nötige Steifigkeit beibehalten, sind ihre beweglichen Teile stark gestrafft und leichter gestaltet, um höhere Geschwindigkeiten zu erreichen. Dieses "schlanke" Design ermöglicht schnelle Positionierung und kontinuierliche Bohrungsbearbeitung, allerdings auf Kosten der reduzierten Fähigkeit für schwere Zerspanung.

3. Präzisionssteuerungstechnik: Stabilität vs. Hochgeschwindigkeitsgenauigkeit

Die Präzisionstechnik für jeden Maschinentyp ist auf seine Anwendung zugeschnitten. Bei Vertikalen Bearbeitungszentren konzentriert sich die Präzisionssteuerung auf die Kompensation thermischer Fehler, die bei lang andauernden, schweren Bearbeitungsvorgängen entscheidend ist. Technologien wie Spindeltemperaturregelung, Kühlung des Hohlkugelgewindetriebs und Software zur thermischen Fehlerkompensation sind integriert, um thermische Verformungen zu mildern und die Genauigkeit über lange Bearbeitungszeiten aufrechtzuerhalten.

Umgekehrt legen Bohr-Gewindeschneidzentren Wert auf Stabilität bei Hochgeschwindigkeitsbetrieb. Diedrilling machining centerverfügen in der Regel über hochauflösende Drehgeber, lineare Glasmaßstäbe und synchronisierte Steuerungsalgorithmen, die für das Gewindeschneiden optimiert sind, um Bohrungsgenauigkeit und Gewindequalität selbst bei maximalen Spindeldrehzahlen zu gewährleisten.

II. Die Anwendungslandschaft definieren

Die Maschinenwahl hängt letztlich von den Eigenschaften der zu bearbeitenden Teile ab.

Vertikale Bearbeitungszentren sind der unangefochtene Spitzenreiter für komplexe Teile und schwere Zerspanung:

· Formenbau:Wird für große Spritzguss- und Druckgusswerkzeuge verwendet, die häufig in der Automobil- und Haushaltsgeräteindustrie zu finden sind, wo umfangreiches Materialabnehmen (Schruppen) und hohe Oberflächengüte (Schlichten) erforderlich sind.

· Luft- und Raumfahrt und kritische Automobilkomponenten:Teile wie Motorgehäuse, Fahrwerksstrukturen und Getriebegehäuse bestehen typischerweise aus schwer zerspanbaren Titanlegierungen, Hochtemperaturlegierungen oder hochfestem Stahl. Diese Teile benötigen hohe Steifigkeit, hohe Präzision und Mehrprozessfähigkeiten.

· Allgemeiner Maschinenbau und Energieausrüstung:Komponenten wie Pumpengehäuse, Hydraulikteile und Lasermaschinenrahmen weisen oft komplexe Kavitäten und mehrwinklige Bohrungssysteme auf, die eine mehrseitige Bearbeitung in einer Aufspannung erfordern.

Bohr-Gewindeschneidzentren sind die Effizienzführer für präzises Leichtzerspanen und Großserienproduktion:

· 3C-Elektronik:Teile wie Smartphone-Rahmen, Rückplatten und Kamerahalterungen, die typischerweise aus Aluminiumlegierungen bestehen, erfordern präzise Bohrungspositionierung, komplexe Nuten und flache Vertiefungen, was schnelle Bearbeitung und exakte Bohrungspositionierung verlangt.

· Präzisionshardware und Medizintechnik:Kleine Komponenten wie elektronische Steckverbinder, Sensorgehäuse und chirurgische Werkzeuge erfordern extrem hohe Spindeldrehzahlen und dynamische Präzision, um optimale Bearbeitungsqualität zu gewährleisten.

· Anwendungen in der Wärmeableitung:Mit dem Anstieg von KI-Servern und Elektrofahrzeugen ist die Nachfrage nach Flüssigkeitskühlplatten stark gestiegen. Die dichten Kanäle und Bohrungssysteme auf diesen Platten sind eine ideale Anwendung für die hochpräzisen und hocheffizienten Bohr- und Fräsfähigkeiten des Bohr-Gewindeschneidzentrums.

III. Das strategische Auswahlrahmenwerk

Bei der Auswahl zwischen einem Vertikalen Bearbeitungszentrum und einem Bohr-Gewindeschneidzentrum sollten Unternehmen folgende Entscheidungsschritte befolgen:

1. Kernprozessanalyse:Untersuchen Sie die Kernkomponenten, die bearbeitet werden sollen. Wenn der Prozess hauptsächlich aus hochvolumigem Bohren, Gewindeschneiden und leichtem Fräsen mit Materialien wie Aluminium und Kupfer besteht, bietet das Bohr-Gewindeschneidzentrum erhebliche Effizienzvorteile. Wenn die Arbeit komplexes Mehrflachfräsen, Tiefloch-Schruppen und das Schneiden harter Materialien umfasst, ist das Vertikale Bearbeitungszentrum die unverzichtbare Wahl.

2. Bewertung von Kapazität und Flexibilität:Für die Großserienproduktion standardisierter Kleinteile sind Bohr-Gewindeschneidzentren ideal, um Hochgeschwindigkeits-Produktionslinien mit hohem Output pro Zeiteinheit zu schaffen. Für kleine Losgrößen, viele Varianten oder komplexe Prozesse, die häufige Anpassungen erfordern, sind die vielseitigen Fähigkeiten des Vertikalen Bearbeitungszentrums die bessere Wahl.

3. Return-on-Investment-Berechnung:Berücksichtigen Sie über die anfänglichen Anschaffungskosten hinaus die Gesamtlebenszykluskosten. Die extreme Effizienz des Bohr-Gewindeschneidzentrums bei bestimmten Prozessen kann die Stückkosten erheblich senken. Die Vielseitigkeit des Vertikalen Bearbeitungszentrums minimiert jedoch das Risiko von Maschinenstillstand oder die Notwendigkeit erneuter Investitionen bei Änderungen der Produktlinien.

4. Berücksichtigung des technischen Ökosystems:Moderne Werkzeugmaschinen sind keine isolierten Einheiten mehr, sondern integrale Bestandteile intelligenter Fertigungssysteme. Berücksichtigen Sie die Integrationsfähigkeit der Maschine mit Automatisierungssystemen, Online-Prüfsystemen und Produktionsmanagement-Software (MES). Ob Sie auf Hochgeschwindigkeits-Automatisierungslinien mit Bohr-Gewindeschneidzentren oder flexible Fertigungseinheiten mit Vertikalen Bearbeitungszentren abzielen – die Sicherstellung der Kompatibilität für zukünftige Erweiterungen und Integrationen ist entscheidend.

Schlussfolgerung

Das Vertikale Bearbeitungszentrum und das Bohr-Gewindeschneidzentrum repräsentieren zwei unterschiedliche, aber sich ergänzende technologische Wege in der Präzisionsfertigung: Ersteres ist der Eckpfeiler für die Bewältigung komplexer Herausforderungen, während Letzteres ein Werkzeug zur Erzielung extremer Effizienz ist. In der heutigen Industrie, die sich zunehmend in Richtung Automatisierung und Flexibilität bewegt, ist das Verständnis ihrer Kernunterschiede keine einfache Wahl zwischen dem einen oder anderen mehr, sondern es geht um die strategische Integration beider in ein Produktionssystem. Dadurch können Unternehmen einen robusten Wettbewerbsvorteil mit Flexibilität, Geschwindigkeit und Präzision aufbauen.

Bei Taikan bieten wir die technologische Führung in beiden Bereichen. Entdecken Sie unser umfassendes Sortiment an Hochleistungs-VMCs und ultraschnellen Gewindeschneidzentren, die jeweils so konstruiert sind, dass sie die spezifischen Fähigkeiten liefern, die Ihre Fertigungsstrategie erfordert. Arbeiten Sie mit uns zusammen, um einen Produktionskern aufzubauen, der widerstandsfähig, effizient und präzise auf Ihre Zukunft abgestimmt ist.

Entdecken Sie Ihre optimale Bearbeitungslösung. Besuchen Siehttps://www.taikanmachine.com/um mehr zu erfahren.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
