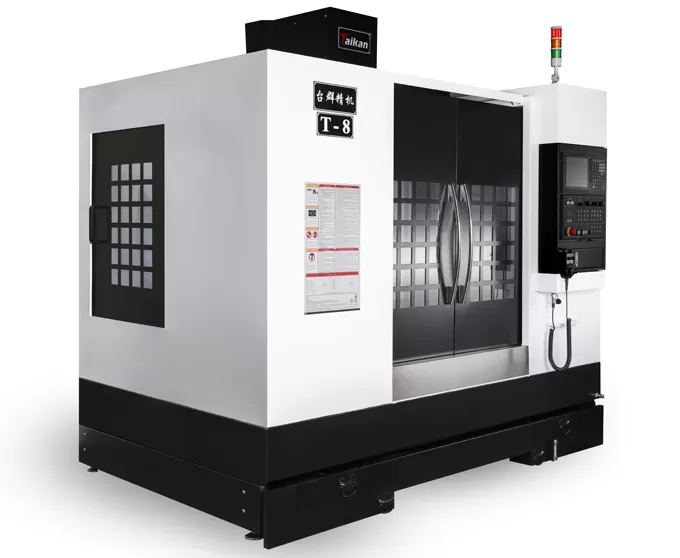

Name: T-8-Boxway-Vertikal-Bearbeitungs zentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für T-8-Boxway-Vertikal-Bearbeitungs zentrum

Maschinen struktur

Feste Säulen-Cross-Slide-Struktur mit einer übergroßen stabilen Basis, um eine hohe Tragfähigkeit zu gewährleisten.

Hergestellt aus hochfestem Gusseisen, bietet aus gezeichnete Steifigkeit und stabile Präzision.

Drei-Achsen-Box-Leitfaden

Die X-, Y-und Z-Achsen sind mit präzisions gehärteten Gusseisen vorrichtungen mit einem Oberflächen verbund ausgestattet, der mit einer PTFE-Beschichtung (Poly tetra fluor ethylen) verbunden ist.

Dieses Design bietet eine hohe Steifigkeit und eine aus gezeichnete Stoß dämpfung, was es ideal für das schwere Schneiden von Forms tahl mit hoher Härte macht.

Spindel

Hochgeschwindigkeits-Spindel einheit (BT40, 8000r/min) mit Labyrinth-Design und Luftschutz, wodurch verhindert wird, dass Schneid flüssigkeit in die Spindel lager gelangt.

Z-Achse Gegengewicht

Gegengewicht mit zentraler Führung unterstützt die Kopfstock bewegung

Optimierung der Last eigenschaften der Z-Achse

Anwendung des T-8-Boxway-Vertikal-Bearbeitungs zentrums

Haupt sächlich in der Formenbau industrie verwendet, ist es auch in der Luft-und Raumfahrt, Energie ausrüstung, Automobil herstellung, medizinische Geräte und andere Industrien weit verbreitet.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Spezifikationen des T-8 boxway Vertikal bearbeitungs zentrums

Artikel			Einheit	T-8	Bemerkungen
Reisen	Tisch reise (X-Achse)		Mm	800
	Sattel reise (Y-Achse)		Mm	500
	Headstock-Reise (Z-Achse)		Mm	500
	Spindel Nase zum Tisch		Mm	130 ~ 630
	Spindel mitte zu Spalte		Mm	500
Tabelle	Tisch größe		Mm	1050 × 500
	Tisch Lade kapazität		Kg	600
	T-Slots (Qty-Width × Pitch)		Mm	5-18 × 90
Spindel	Motor leistung (Cont./30min)		KW	7.5/11
	Drehzahl bereich		U/min	50 ~ 8000 (riemen getrieben)
	Spindel durchmesser		Mm	Φ 150
	Werkzeug halter Typ		-	BT40
	Ziehen Sie Stud-Typ		-	P40T-I(MAS403)
Geschwindigkeit	Vorschub geschwindigkeit bereich		Mm/min	1-10000
Geschwindigkeit	Schnelle Traverse-Geschwindigkeit (X/Y/Z)		M/min	16/16/16
Genauigkeit	Position ier genauigkeit (X/Y/Z)		Mm	0.008	GB/T 18400.4 (volle Reise)
Genauigkeit	Wiederholbar keit (X/Y/Z)		Mm	0.005
Sonstige	CNC-System		-	Mitsubishi M80VA
	Luft versorgung	Durchfluss	L/min
	Luft versorgung	Druck	MPa
	Leistungs bedarf		KVA	25
	Kühlmittel tank kapazität		L	200
	Maschinen abmessungen		Mm	2710 × 2320 × 2740	Richtungen der X/Y/Z-Achse
	Maschinen gewicht (ca.)		Kg	4950

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
