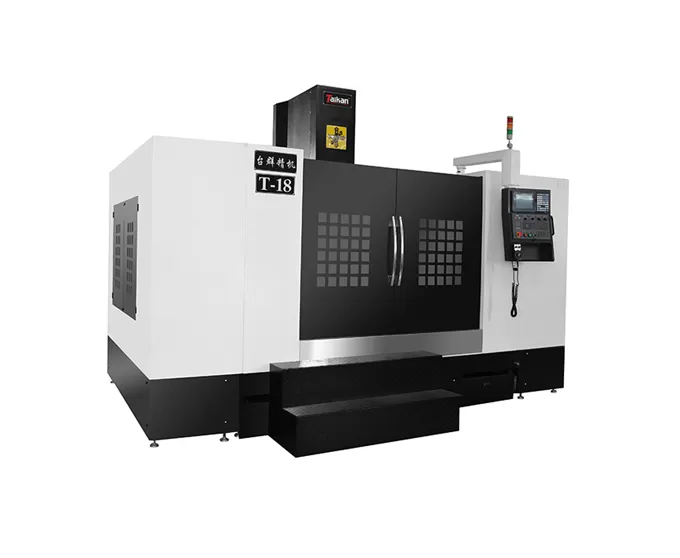

Name: T-18-Boxway-Vertikal-Bearbeitungs zentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für T-18-Boxway-Vertikal-Bearbeitungs zentrum

Maschinen struktur

Feste Säulen-Cross-Slide-Struktur mit einer übergroßen stabilen Basis, um eine hohe Tragfähigkeit zu gewährleisten.

Hergestellt aus hochfestem Gusseisen, bietet aus gezeichnete Steifigkeit und stabile Präzision.

Drei-Achsen-Box-Leitfaden

Die X-, Y-und Z-Achsen sind mit präzisions gehärteten Gusseisen vorrichtungen mit einem Oberflächen verbund ausgestattet, der mit einer PTFE-Beschichtung (Poly tetra fluor ethylen) verbunden ist.

Dieses Design bietet eine hohe Steifigkeit und eine aus gezeichnete Stoß dämpfung, was es ideal für das schwere Schneiden von Forms tahl mit hoher Härte macht.

Spindel

Hochgeschwindigkeits-Spindel einheit (BT50, 8000r/min) mit Labyrinth-Design und Luftschutz, wodurch verhindert wird, dass Schneid flüssigkeit in die Spindel lager gelangt.

Z-Achse Gegengewicht

Gegengewicht mit zentraler Führung unterstützt die Kopfstock bewegung

Optimierung der Last eigenschaften der Z-Achse

Anwendung des T-18-Boxway-Vertikal-Bearbeitungs zentrums

Haupt sächlich in der Formenbau industrie verwendet, ist es auch in der Luft-und Raumfahrt, Energie ausrüstung, Automobil herstellung, medizinische Geräte und andere Industrien weit verbreitet.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Spezifikationen des T-18 boxway Vertikal bearbeitungs zentrums

Artikel			Einheit	T-18	Bemerkungen
Reisen	Tisch reise (X-Achse)		Mm	1800
	Sattel reise (Y-Achse)		Mm	900
	Headstock-Reise (Z-Achse)		Mm	680
	Spindel Nase zum Tisch		Mm	160 ~ 840
	Spindel mitte zu Spalte		Mm	950
Tabelle	Tisch größe		Mm	2000 × 900
	Tisch Lade kapazität		Kg	1600
	T-Slots (Qty-Width × Pitch)		Mm	5-22 × 165
Spindel	Motor leistung (Cont./30min)		KW	18,5/22
	Drehzahl bereich		U/min	50 ~ 8000 (riemen getrieben)
	Spindel durchmesser		Mm	Φ 190
	Werkzeug halter Typ		-	BT50
	Ziehen Sie Stud-Typ		-	P50T-I(MAS403)
Geschwindigkeit	Vorschub geschwindigkeit bereich		Mm/min	1-10000
Geschwindigkeit	Schnelle Traverse-Geschwindigkeit (X/Y/Z)		M/min	41255
Genauigkeit	Position ier genauigkeit (X/Y/Z)		Mm	0,024	GB/T 18400.4 (volle Reise)
Genauigkeit	Wiederholbar keit (X/Y/Z)		Mm	0,012
Sonstige	CNC-System		-	Mitsubishi M80VA
	Luft versorgung	Durchfluss	L/min	≥ 280 (ANR)
	Luft versorgung	Druck	MPa	0,6 ~ 0,8
	Leistungs bedarf		KVA	45
	Kühlmittel tank kapazität		L	400
	Maschinen abmessungen		Mm	4850 × 3500 × 3500	Richtungen der X/Y/Z-Achse
	Maschinen gewicht (ca.)		Kg	14750

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.

Systems teuerung

Mitsubishi

FANUC

Siemens

Taikan
