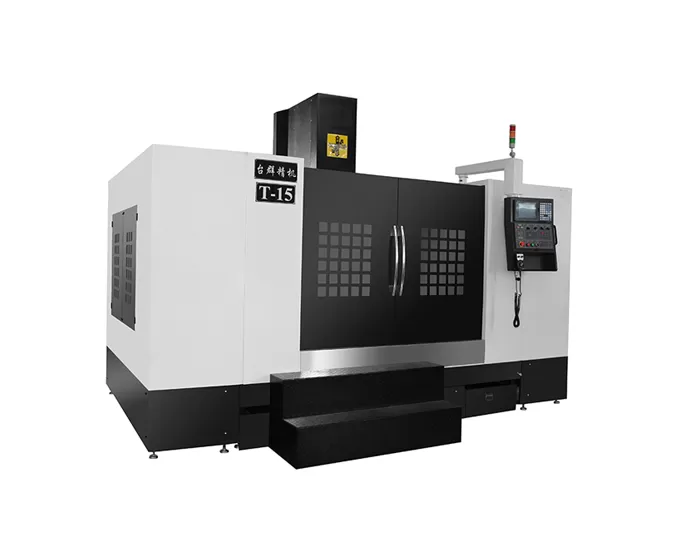

Name: T-15-Boxway-Vertikal-Bearbeitungs zentrum
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für T-15-Boxway-Vertikal-Bearbeitungs zentrum

Maschinen struktur

Feste Säulen-Cross-Slide-Struktur mit einer übergroßen stabilen Basis, um eine hohe Tragfähigkeit zu gewährleisten.

Hergestellt aus hochfestem Gusseisen, bietet aus gezeichnete Steifigkeit und stabile Präzision.

Drei-Achsen-Box-Leitfaden

Die X-, Y-und Z-Achsen sind mit präzisions gehärteten Gusseisen vorrichtungen mit einem Oberflächen verbund ausgestattet, der mit einer PTFE-Beschichtung (Poly tetra fluor ethylen) verbunden ist.

Dieses Design bietet eine hohe Steifigkeit und eine aus gezeichnete Stoß dämpfung, was es ideal für das schwere Schneiden von Forms tahl mit hoher Härte macht.

Spindel

Hochgeschwindigkeits-Spindel einheit (BT50, 8000r/min) mit Labyrinth-Design und Luftschutz, wodurch verhindert wird, dass Schneid flüssigkeit in die Spindel lager gelangt.

Z-Achse Gegengewicht

Gegengewicht mit zentraler Führung unterstützt die Kopfstock bewegung

Optimierung der Last eigenschaften der Z-Achse

Anwendung des T-15-Boxway-Vertikal-Bearbeitungs zentrums

Haupt sächlich in der Formenbau industrie verwendet, ist es auch in der Luft-und Raumfahrt, Energie ausrüstung, Automobil herstellung, medizinische Geräte und andere Industrien weit verbreitet.

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Werkstück Beispiel 4

Spezifikationen des T-15 boxway Vertikal bearbeitungs zentrums

Artikel			Einheit	T-15	Bemerkungen
Reisen	Tisch reise (X-Achse)		Mm	1500
	Sattel reise (Y-Achse)		Mm	800
	Headstock-Reise (Z-Achse)		Mm	700
	Spindel Nase zum Tisch		Mm	170 ~ 870
	Spindel mitte zu Spalte		Mm	810
Tabelle	Tisch größe		Mm	1700 × 800
	Tisch Lade kapazität		Kg	1500
	T-Slots (Qty-Width × Pitch)		Mm	5-22 × 135
Spindel	Motor leistung (Cont./30min)		KW	15/18,5
	Drehzahl bereich		U/min	50 ~ 8000 (riemen getrieben)
	Spindel durchmesser		Mm	Φ 155
	Werkzeug halter Typ		-	BT50
	Ziehen Sie Stud-Typ		-	P50T-I(MAS403)
Geschwindigkeit	Vorschub geschwindigkeit bereich		Mm/min	1-10000
Geschwindigkeit	Schnelle Traverse-Geschwindigkeit (X/Y/Z)		M/min	41255
Genauigkeit	Position ier genauigkeit (X/Y/Z)		Mm	0,02	GB/T 18400.4 (volle Reise)
Genauigkeit	Wiederholbar keit (X/Y/Z)		Mm	0,01
Sonstige	CNC-System		-	Mitsubishi M80VA
	Luft versorgung	Durchfluss	L/min	≥ 280 (ANR)
	Luft versorgung	Druck	MPa	0,6 ~ 0,8
	Leistungs bedarf		KVA	35
	Kühlmittel tank kapazität		L	350
	Maschinen abmessungen		Mm	437032003500	Richtungen der X/Y/Z-Achse
	Maschinen gewicht (ca.)		Kg	11300

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.

Systems teuerung

Mitsubishi

FANUC

Siemens

Taikan
