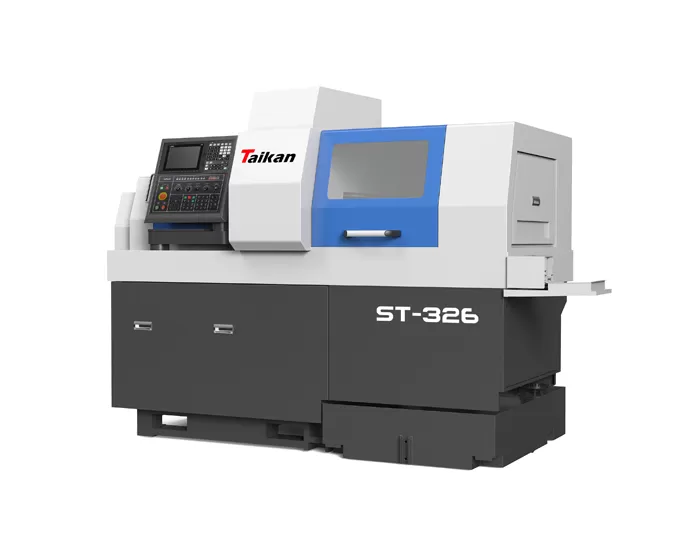

ST-326 Hochpräzise CNC-Drehmaschine vom Schweizer Typ

Max. Bearbeitungs durchmesser

Ø 38mm

Max. Bearbeitungs länge

240mm

Bohr durchmesser vorne

Max. Ø13 (Kupfer)

Vordere Gewinde kapazität

Max. M8

Spindel durchgangs loch

Ø 40mm

Kontroll system

Mitsubishi M80LA System

Spindel drehzahl (max.)

8.000 r/min

Seiten fräsen Max. Bohren

Max. Ø13 (Kupfer)

Seiten fräsen Max. Tippen

Max. M8 (Kupfer)

Seiten fräsen Max. Geschwindigkeit

5.000 r/min

Rücken Spindel Max. Klemmen

Ø 36mm

Bohr durchmesser des hinteren Werkzeugs

Max. Ø10

Rücken-Spindel-Threading

Max. M8

Rückens pindel drehzahl (max.)

8.000 r/min

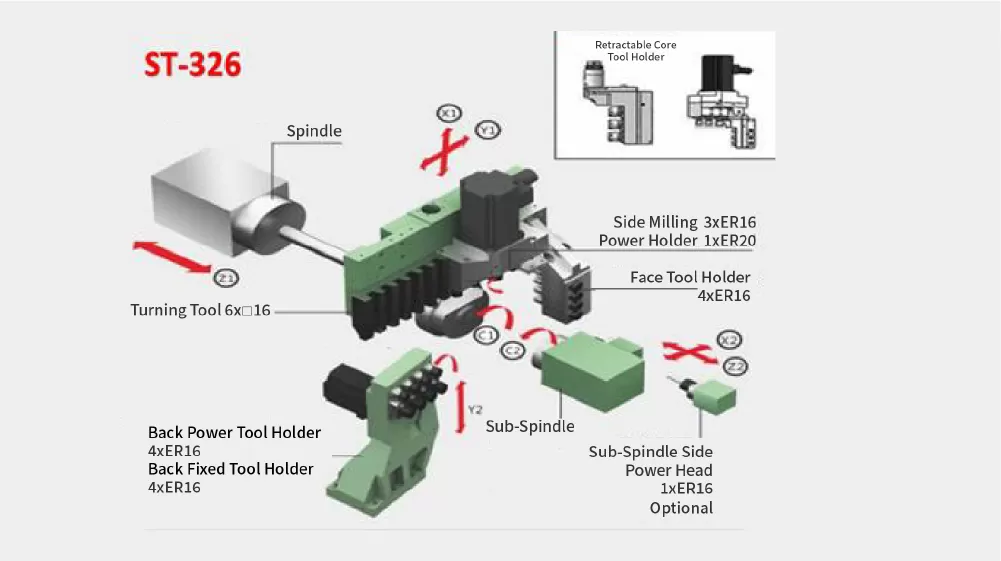

Dreh werkzeuge

6 × □ 16mm (quadratischer Schaft)

Seitliches Fräs werkzeug

3 × ER16 1 × ER20

Vordere feste Werkzeug halter

4 × ER16

Rückspindel-Gesichts werkzeug halter

4 × ER16 Fest 4 × ER16 Rotary

Schnelle Traverse-Geschwindigkeit

Y1/X2: 32 m/min, X1/Y2: 20 m/min, Z1/Z2: 24 m/min

Spindel motor leistung

3,7 kW/5,5 kW

Sub-Spindel Motor leistung

1,5 kW/2,2 kW

Seitliche Fräs-und Rücken fräs kraft

1,0 kW (Seiten fräsen), 0,75 kW (Rückseiten fräsen)

Feed Motor leistung

1,0 kW (X1/Y1/Z1/X2/Z2), 0,75 kW (Y2)

Gesamt maschinen leistung

12 kW

Maschinen gewicht

3.100 kg
