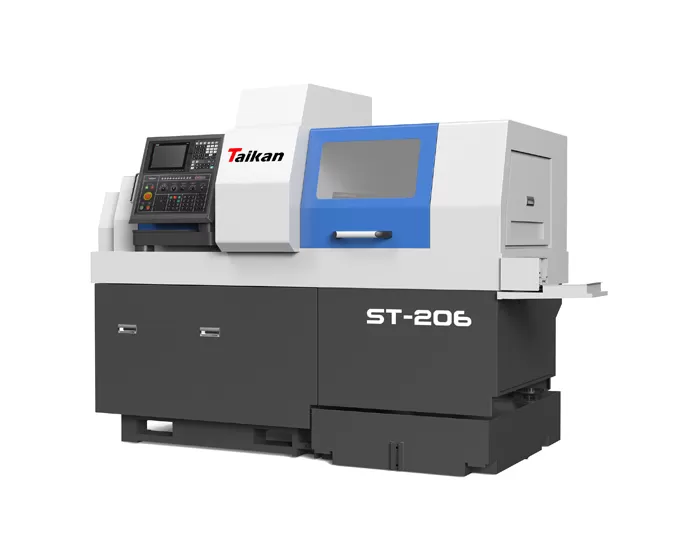

Name: ST-206 Hochpräzise CNC-Drehmaschine vom Schweizer Typ
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für ST-206 Hochpräzise CNC-Drehmaschine

Doppels pindel, Doppeltes System
6 lineare Vorschub achsen, 32 m/min schnelle Traverse-Geschwindigkeit
5 Elektro werkzeuge, 5 End-Face-Loch-Werkzeuge.

Eingebaute motorisierte Spindel

Austauschbar mit und ohne Führungs hülse

Sekundärent wicklung des Mitsubishi-Systems. Kalt-und Heiß maschinen ausgleich

Anwendung von ST-206 Hochpräzise CNC-Drehmaschine

Werkstück Beispiel 1

Werkstück Beispiel 2

Werkstück Beispiel 3

Einzelne Spindel automatische Drehmaschine Traub Maschine

Werkstück Beispiel 4

Werkstück Beispiel 5

Spezifikationen der ST-206 Hochpräzise CNC-Drehmaschine

Artikel	ST-206
Max. Bearbeitungs durchmesser	Ø 20mm
Max. Bearbeitungs länge	240mm
Bohr durchmesser vorne	Max. Ø10
Vordere Gewinde kapazität	Max. M8
Spindel durchgangs loch	Ø 23mm
Kontroll system	Mitsubishi M80LA System
Spindel drehzahl (max.)	8.000 r/min
Seiten fräsen Max. Bohren	Max. Ø10
Seiten fräsen Max. Tippen	Max. M8 (Kupfer)
Seiten fräsen Max. Geschwindigkeit	5.000 r/min
Rücken Spindel Max. Klemmen	20mm
Rücken Spindel Max. Verlängerung	50mm
Rückens pindel Max. Bohren	Max. Ø10
Rücken-Spindel-Threading	Max. M8 (Kupfer)
Rückens pindel drehzahl (max.)	8.000 r/min
Bohr durchmesser des hinteren Werkzeugs	Max. Ø10
Dreh werkzeuge	5 × □ 12 1 × □ 16
Seitliches Fräs werkzeug	2 × ER11 3 × ER16 (2 Schnell wechsel einheiten)
Vordere feste Werkzeug halter	5 × ER16
Rückspindel-Gesichts werkzeug halter	4 × ER16 Fest 4 × ER16 Rotary
Gesichts werkzeug halter (optional)	3 × ER11 3 × ER16 bidirektional (optional)
Schnelle Traverse-Geschwindigkeit	Y1/X2: 32 m/mi, X1/Y2: 20 m/min, Z1/Z2: 24 m/min
Spindel motor leistung	3,7 kW/5,5 kW
Sub-Spindel Motor leistung	3,7 kW/5,5 kW
Seitliche Fräs leistung	1,0 kW (Seiten fräsen), 0,75 kW (Rückseiten fräsen)
Feed Motor leistung	1,0 kW (X1/Y1/Z1/X2/Z2) , 0,75 kW (Y2)
Gesamt maschinen leistung	12 kW
Maschinen gewicht	2.800 kg

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
