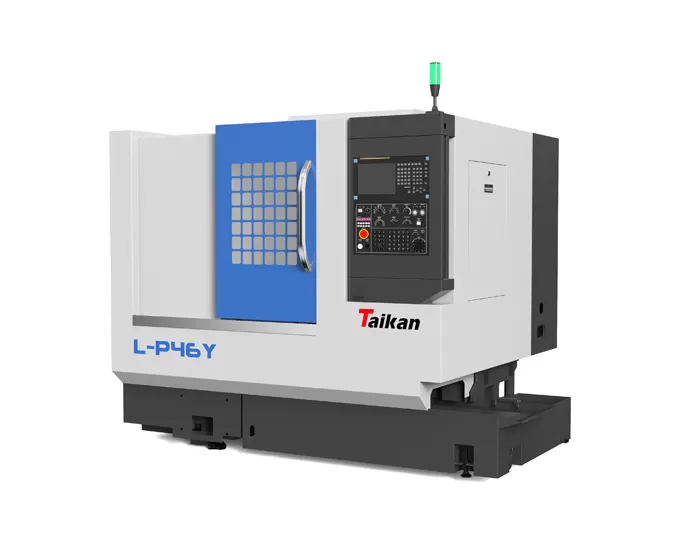

Name: L-P46Y Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für L-P46Y Hochpräzise CNC-Drehmaschine mit horizontalem Drehen (Fräsen)

Insgesamt

L-P46Y ist eine Haupt art der Verbund bearbeitungs maschine. Zusätzlich zu den Funktionen von CNC-Drehmaschinen können auch Ebenen fräsen, Bohren, Gewindes ch neiden, gerade Nut, Spiral nut und Zahnrad fräsen usw. abgeschlossen werden.

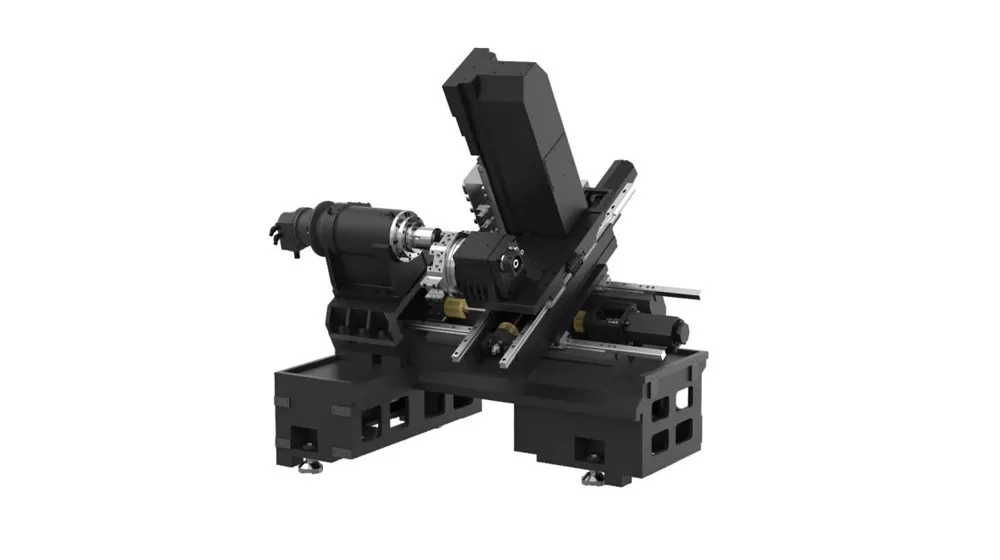

Führungs schiene

Die beiden Achsen sind direkt durch den Servomotor und die Präzisions kugel schraube durch die elastische Kupplung verbunden, mit guter Kraft und hoher Position ier genauigkeit.
Die X-Achse und die Z-Achse verwenden lineare Führungen mit hoher Steifigkeit. Die Spannweite zwischen den Schienen wird berechnet, um die beste Spannweite, den geringen Widerstand, die hohe Steifigkeit und die hohe Präzision zu erhalten, und die Verschiebung geschwindigkeit kann 30 m/min erreichen, was die Arbeits effizienz verbessert und die Bearbeitungs zeit verkürzt.

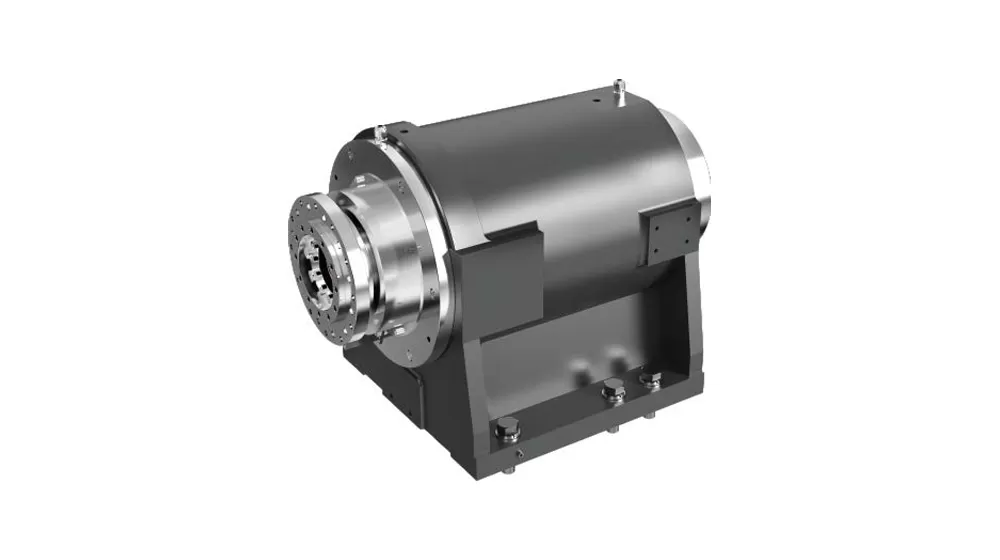

Spindel

Die Maschine verwendet eine integrale Hülsen spindel, importierte Präzisions spindel lager und einen Spindel servomotor antrieb, um hohe Präzision, hohe Steifigkeit und Geschwindigkeit stabilität zu erreichen. Das Spindel kasten design vom Kühlkörper typ ist mit symmetrischen Verstärkungs rippen ausgestattet, um den Temperatur anstieg der Spindel effektiv zu verringern, die Stabilität der Spindel zu erhöhen und die Lager lebensdauer zu erhöhen.

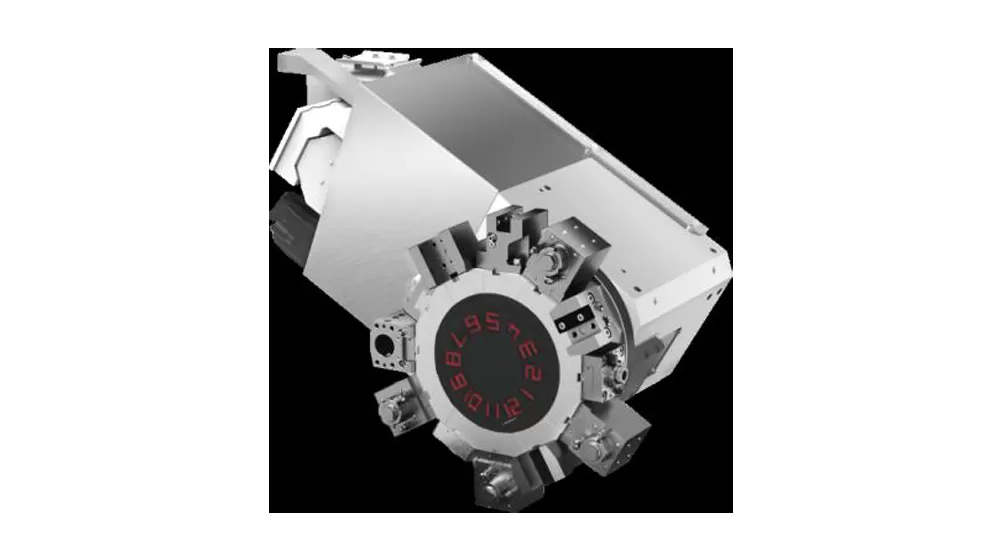

Werkzeug Revolver

Nehmen Sie hydraulischen Drehturm mit acht Stationen an, mit hoher Position ierungs genauigkeit, geringer Ausfallrate, schnellem Werkzeug wechsel und lokalem Werkzeug wechsel.

Anwendung von L-P46Y Hochpräzise CNC Horizontal Turning (Fräsen) Drehbank

Diese Drehmaschine erfüllt die Anforderungen der komplexen Teile verarbeitung und wird häufig in Ventilen, Schiffen, technischen Maschinen und anderen Bereichen eingesetzt, die insbesondere von Herstellern von Automobil teilen bevorzugt werden.

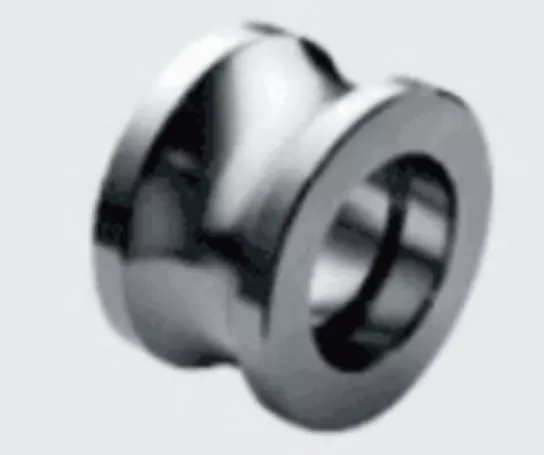

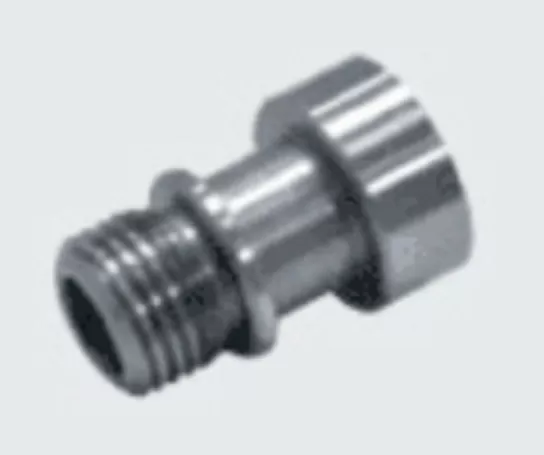

Werkstück Beispiel 1

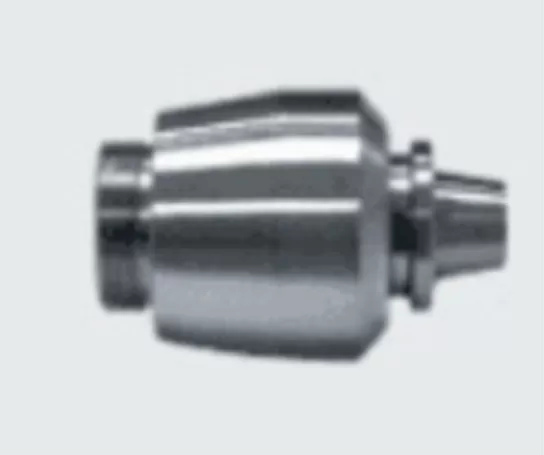

Werkstück Beispiel 2

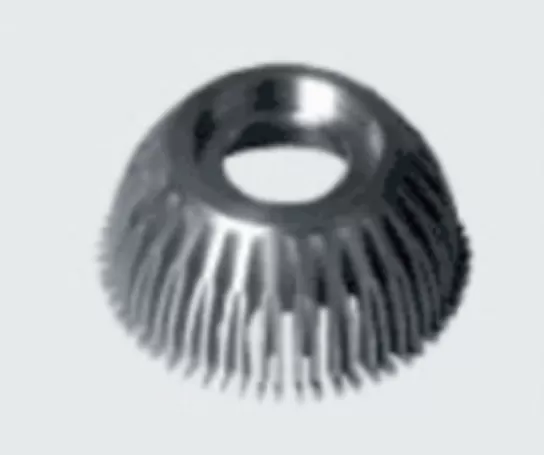

Werkstück Beispiel 3

Werkstück Beispiel 4

Spezifikationen der L-P46Y Hochpräzise CNC-Drehmaschine Horizontal Drehen (Fräsen)

Artikel		Einheit	L-P46Y	Bemerkungen
Bearbeitungs bereich	Max. Schwung durchmesser auf dem Bett	Mm	Φ 500
	Bearbeitungs durchmesser (Scheiben typ)	Mm	Φ 300
	Bearbeitungs durchmesser auf Cutter	Mm	Φ 160
	Bearbeitungs länge	Mm	350
Reisen	X-Achsen-Reise	Mm	550
	X-Achse Motor leistung/Stall drehmoment	KW/Nm	1.8/11
	Z-Achsen-Reise	Mm	450
	Z-Achsen-Motor leistung/Stall drehmoment	KW/Nm	1.8/11
	Y-Achsen-Reise	Mm	210
	Y-Achsen-Motor leistung/Stall drehmoment	KW/Nm	1.2/7
Mechanische Spindel	Ausgangs leistung (S1/S6)	KW	7.5/11
	Spindel endform		A2-5
	Spindel drehzahl	R/min	0-6000
	Spindel durch Loch durchmesser	Mm	Φ 56
	Durchmesser der Spurs tange durch Loch	Mm	Φ 46
Collet	Hohle Spange	Zoll	6
Motor leistung	Spindel motor bewertet/ununterbrochene halbe Stunde	Kw	7.5/11
	X-Achse Motor	Kw	1.8
	Motor der Y-Achse	Kw	1.2
	Z-Achsen-Motor	Kw	1.8
	Werkzeug wechsel motor	Kw	0,75
	Hydraulik motor	Kw	0,75
	Kühlmittel pumpen motor	Kw	0.45
Geschwindigkeit	Schnelle Traverse Geschwindigkeit (X-Achse)	M/min	30
	Schnelle Traverse Geschwindigkeit (Z-Achse)	M/min	30
	Schnelle Traverse Geschwindigkeit (Y-Achse)	M/min	20
	Kürzung der Vorschub rate	Mm/min	1 ~ 8000
Werkzeug halter	Werkzeug halter form	Servo-Werkzeug halter
	Werkzeug kapazität	T	8
	Externe kreisförmige Werkzeug größe	Mm	20 × 20
	Max. Bohr werkzeug durchmesser	Mm	Φ 25
	Türmchen mittel höhe	Mm	63
4 4 power kopf	Chuck-Spezifikationen		ER25
	A/B-Achse (4 4 4 Dual-Motor)	Kw	1.2/1.2
	A/B-Achse (4 4 4 Dual-Motor)	U/min	0-3000
	Anzahl der A-Achsen-Elektro werkzeuge	-	4 × ER25
	Anzahl der B-Achsen-Elektro werkzeuge	-	4 × ER25
Werkzeug maschinen genauigkeit	Position ier genauigkeit (X-Achse)	Mm	0.006
	Position ier genauigkeit (Z-Achse)	Mm	0.006
	Position ier genauigkeit (Y-Achse)	Mm	0.006
	Wiederholte Position ier genauigkeit (X-Achse)	Mm	0.006
	Wiederholte Position ier genauigkeit (Z-Achse)	Mm	0.006
	Wiederholte Position ier genauigkeit (Y-Achse)	Mm	0.006
	Position ier genauigkeit der C-Achse	Bogens kunden/Grad	10/0,003
Andere	Öltank	L	60
	Wassertank	L	100
	Maschinen größe (Länge × Breite × Höhe)	Mm	2200 × 2200 × 2300
	Maschinen gewicht (ungefähres Gewicht)	Kg	3100

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.

Steuerung und Software

Mitsubishi

FANUC

Siemens

SYNTEC

Neueste Nachrichten & Medien über Taikan

Einladung | Die & Mold China 2025 | Laden Sie mit freundlichen Grüßen zu einem Besuch in TAIKAN ein

May 28 2025

Einladung | Die & Mold China 2025 | Laden Sie mit freundlichen Grüßen zu einem Besuch in TAIKAN ein

Wir freuen uns, Sie einladen zu können, Taikan-Stand W4-B220 bei DIE & MOULD CHINA 2025 zu besuchen! Datum: 4.-7. Juni 2025 veranstaltungs ort: Shanghai New Internat ional Expo Center (2345 Longyang Road, Pudong, Shanghai, Ch...

Weiter lesen

Taikan-Enzyklopädie | Vertikale CNC-Drehmaschine: Ein hochpräzises, hoch effizientes Metall bearbeitungs werkzeug

May 26 2025

Taikan-Enzyklopädie | Vertikale CNC-Drehmaschine: Ein hochpräzises, hoch effizientes Metall bearbeitungs werkzeug

Die CNC-Vertikal drehmaschine ist eine hochpräzise, hoch effiziente CNC-Werkzeug maschine, die in verschiedenen Metall bearbeitungs bereichen weit verbreitet ist. Die Spindel achse der Maschine ist vertikal zur horizontalen p...

Weiter lesen

L-P46Y Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Charakter is tisch für L-P46Y Hochpräzise CNC-Drehmaschine mit horizontalem Drehen (Fräsen)

Anwendung von L-P46Y Hochpräzise CNC Horizontal Turning (Fräsen) Drehbank

Spezifikationen der L-P46Y Hochpräzise CNC-Drehmaschine Horizontal Drehen (Fräsen)

Steuerung und Software

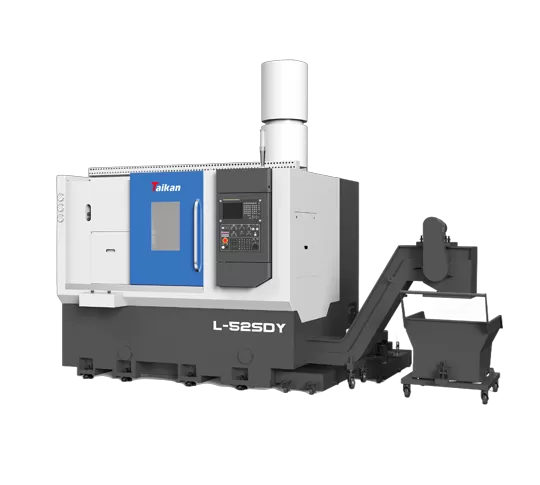

Verwandte L-Y Serie CNC Horizontal Drehen (Fräsen) Verbindung mit Y-Achse
