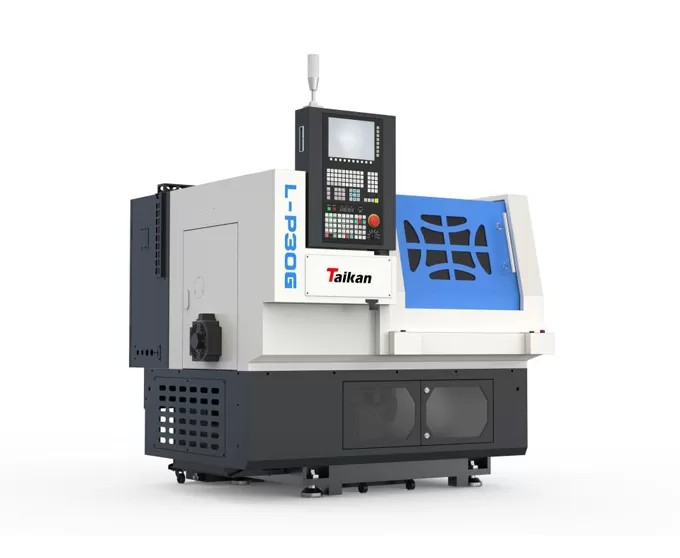

Name: L-P30G Hochpräzise CNC-Gang-Werkzeuge Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für L-P30G Hochpräzise CNC-Gang-Werkzeuge Drehbank

Insgesamt

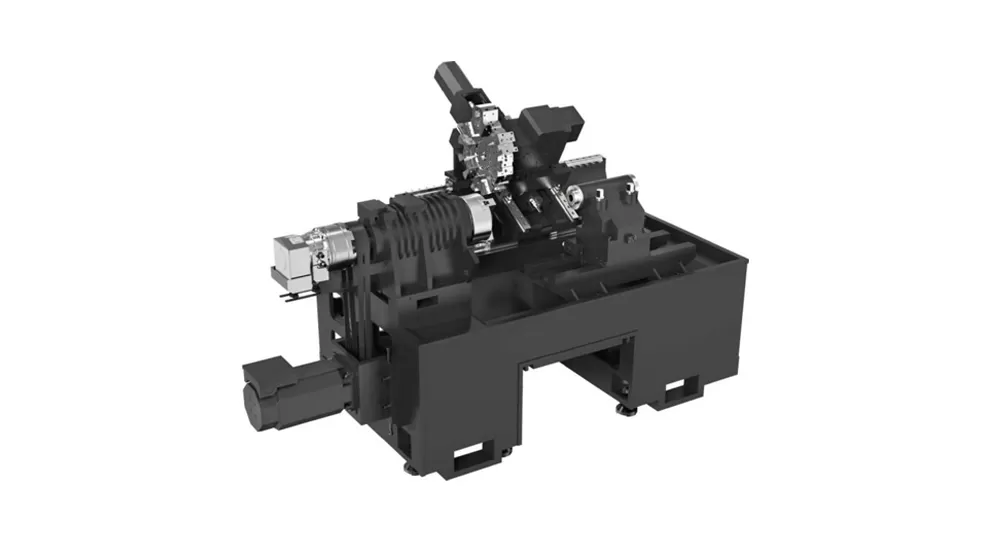

Diese Werkzeug maschine hat ein integriertes mechanisches, elektrisches und hydraulisches Layout, nimmt eine vollständig geschlossene Schutz abdeckung an, die Schutz tür öffnet sich nach links, und das CNC-Bedienfeld befindet sich auf der Oberseite der festen Schutz abdeckung, die einfach zu bedienen ist.
Die großen Grund teile bestehen alle aus hochwertigem Harz-Sandform und hochfesten Gusseisen materialien, was der Werkzeug maschine eine hohe Steifigkeit und stabile Präzision verleiht.

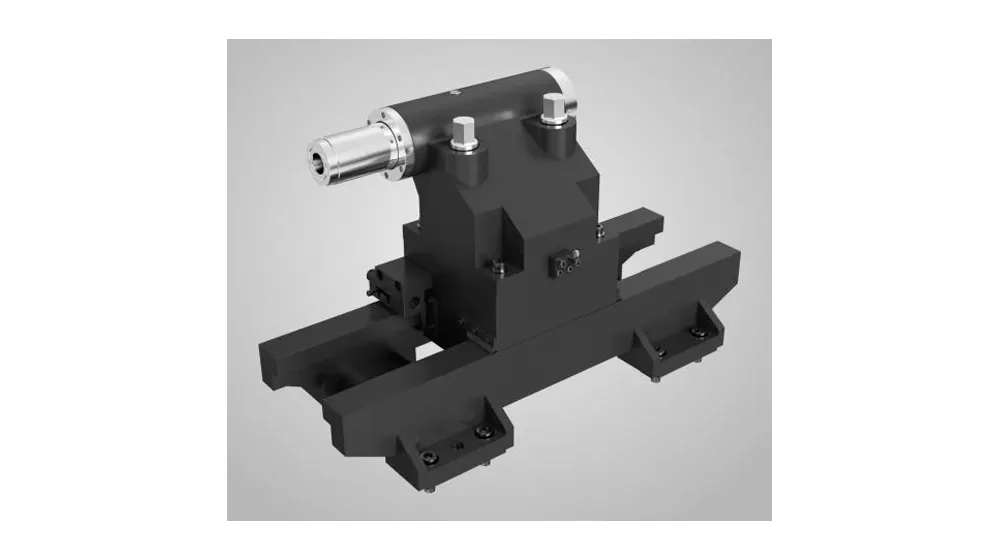

Hydraulische Hülse Tailstock

Das Design der harten Schienen struktur mit großer Spannweite ist von hoher Steifigkeit, starker Leistung und starker Tragfähigkeit. Die Schwalben schwanz struktur macht die untere Druckplatte zuverlässiger, wenn sie verriegelt ist.

Spindel

Das Haupt übertragungs system dieser Werkzeug maschine wird von einem Hoch leistungs servomotor angetrieben, der die Spindel durch einen Riemen antreibt. Der Spindel drehzahl bereich beträgt 0-6000r/min.b

Werkzeug

Benutze ein Gang-Tool.

Anwendung von L-P30G hochpräzisen CNC-Gang-Werkzeugen Drehbank

Diese Maschine kann das Drehen von Zylindern, Kegeln, Stufen wellen, Bogen flächen, End flächen, Rillen, Bohren und verschiedenen metrischen und Zoll geraden und sich verjüngenden Gewinden automatisch abschließen. Die Maschine ist mit einer Reihe von Feder futter ausgestattet, die in Instrumenten, Messgeräten, Leicht industrie, Elektronik, medizinischen Geräten, Film maschinen und anderen Branchen weit verbreitet sein können.

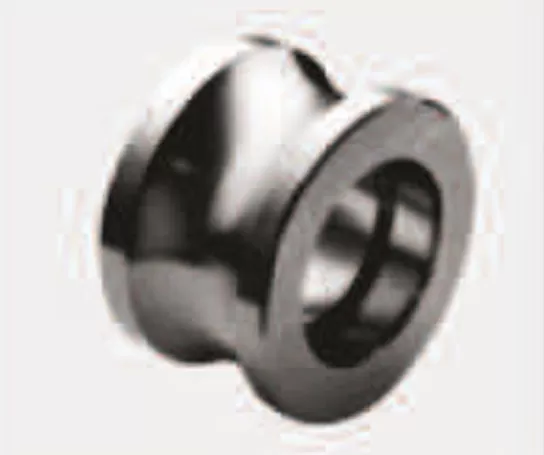

Werkstück Beispiel 1

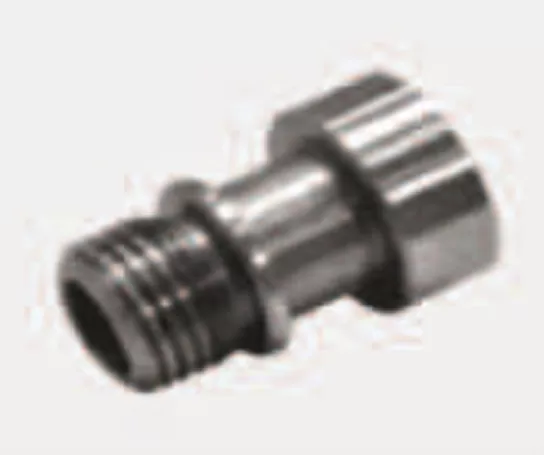

Werkstück Beispiel 2

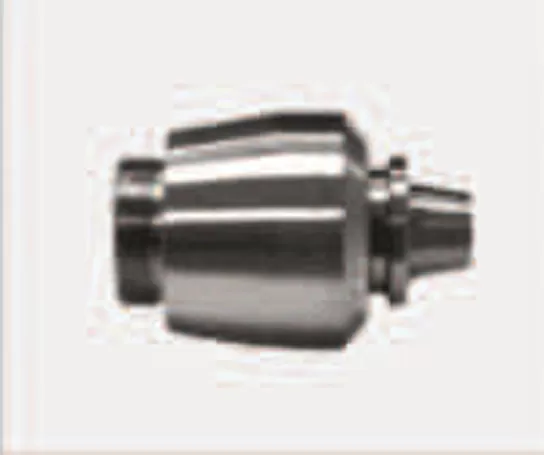

Werkstück Beispiel 3

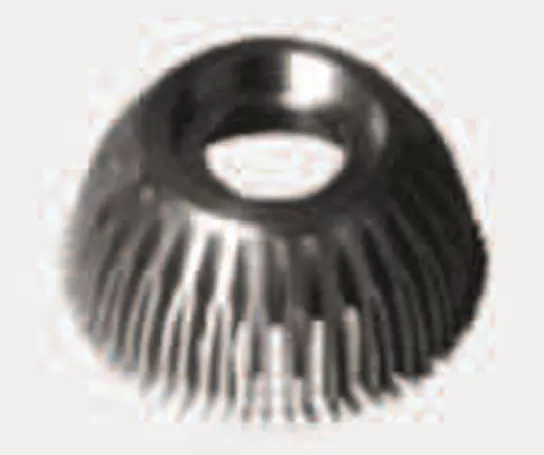

Werkstück Beispiel 4

Spezifikationen der L-P30G Hochpräzise CNC-Gang-Werkzeuge Drehbank

Name		Einheit	L-P30G	Bemerkungen
Bearbeitungs bereich	Max. Schaukel durchmesser auf der Bett rutsche	Mm	Φ 240
	Max. Schwenk durchmesser auf der Werkzeug basis	Mm	Φ 120
	Max. Dreh länge	Mm	100
	Max. Dreh durchmesser	Mm	Φ 100
	Max. Klemm durchmesser des Feder futters	Mm	Φ 30
Reisen	X-Achsen-Reise	Mm	280
	X-Achse Motor leistung/Stall drehmoment	Kw/Nm	1/3.2
	Z-Achsen-Reise	Mm	180
	Z-Achsen-Motor leistung/Stall drehmoment	Kw/Nm	1/10
Spindel	Spindel klemm typ	Kw	Typ 20 Spann zange
	Spindel kopftyp		Nicht-Standard
	Spindel durch Loch durchmesser		Φ 36
	Höchst geschwindigkeit der Spindel		0-6000
	Spindel motor Drehmoment (Nennleistung/Maximum	R/min	17.7/26.5
	Spindel motor (S1/S2)	Mm	3.7/5.5
Befestigung	Frühlings futter	Zoll	Φ 30
Geschwindigkeit	Schnelle Traverse Geschwindigkeit (X-Achse)	M/min	18
	Schnelle Traverse Geschwindigkeit (Z-Achse)	M/min	18
	Schneid vorschub geschwindigkeit	Mm/min
Werkzeug halter	Werkzeug halter typ		Gang werkzeug
	Werkzeug indizierung szeit	Sekunden/Bit	/
	Werkzeug körpergröße	Mm	16'16
	Max. Bohr werkzeug durchmesser	Mm	25
Genauigkeit	Position ier genauigkeit (X-Achse)	Mm	<0,01
	Position ier genauigkeit (Z-Achse)	Mm	<0,01
	Wiederholbar keit ((X-Achse)	Mm	0.002
	Wiederholbar keit ( (Z-Achse)	Mm	0.002
Sonstige	Ausrüstung kapazität </P>	KVA	6
	Kühlmittel tank kapazität	L	50
	Maschinen größe	Mm	1275 × 1408 × 1532	Manuelle Chip-Entfernung Kühlmittel tank
	Gewicht (ca.)	Kg	Ca. 1100

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
