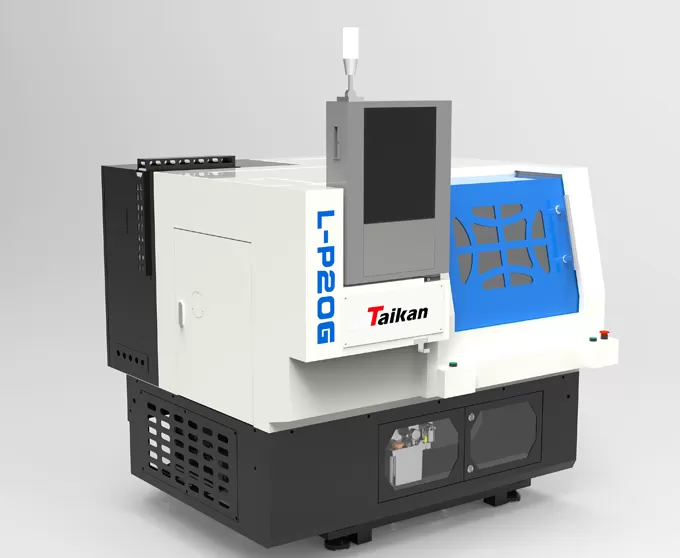

L-P20G Hochpräzise CNC-Gang-Werkzeuge Drehmaschine

Bearbeitungs bereich

Max. Schaukel durchmesser auf der Bett rutsche

Mm

Φ 240

Max. Schwenk durchmesser auf der Werkzeug basis

Mm

Φ 120

Max. Dreh länge

Mm

100

Max. Dreh durchmesser

Mm

Φ 100

Max. Klemm durchmesser des Feder futters

Mm

Φ 20

Reisen

X-Achsen-Reise

Mm

280

X-Achse Motor leistung/Stall drehmoment

Kw/Nm

1/3.2

Z-Achsen-Reise

Mm

180

Z-Achsen-Motor leistung/Stall drehmoment

Kw/Nm

1/10

Spindel

Spindel klemm typ

Kw

Typ 20 Spannfutter

Spindel kopftyp

Nicht-Standard

Spindel durch Loch durchmesser

Φ 26

Höchst geschwindigkeit der Spindel

0-6000

Spindel motor Drehmoment (Nennleistung/Maximum

R/min

17.7/26.5

Spindel motor (S1/S2)

Mm

3.7/5.5

Befestigung

Frühlings futter

Zoll

Φ 20

Geschwindigkeit

Schnelle Traverse Geschwindigkeit (X-Achse)

M/min

18

Schnelle Traverse Geschwindigkeit (Z-Achse)

M/min

18

Schneid vorschub geschwindigkeit

Mm/min

Werkzeug halter

Werkzeug halter typ

Gang werkzeug

Werkzeug indizierung szeit

Sekunden/Bit

/

Werkzeug körpergröße

Mm

16'16

Max. Bohr werkzeug durchmesser

Mm

25

Genauigkeit

Position ier genauigkeit (X-Achse)

Mm

<0,01

Position ier genauigkeit (Z-Achse)

Mm

<0,01

Wiederholbar keit ((X-Achse)

Mm

0.002

Wiederholbar keit ( (Z-Achse)

Mm

0.002

Sonstige

Ausrüstung kapazität </P>

KVA

6

Kühlmittel tank kapazität

L

50

Maschinen größe

Mm

1275 × 1408 × 1532

Manuelle Chip-Entfernung Kühlmittel tank

Gewicht (ca.)

Kg

Ca.
1100
