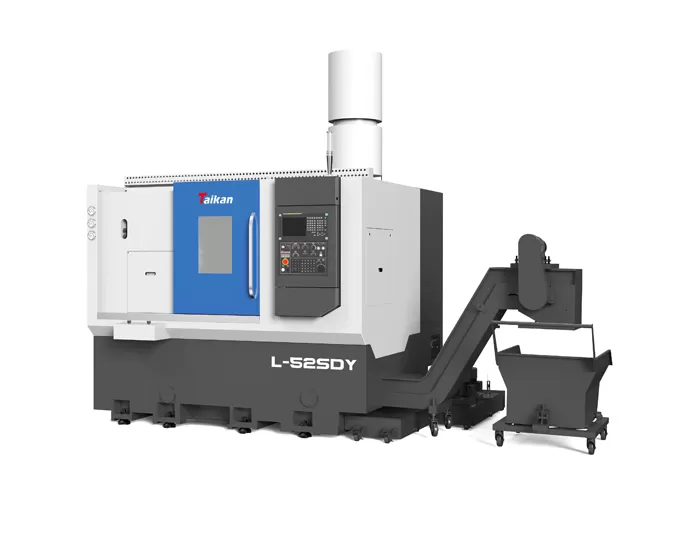

L-52SDY Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Bearbeitungs bereich

Max. Schwung durchmesser auf dem Bett

Mm

Φ 570

Max. Dreh durchmesser am Sattel

Mm

Φ 320

Max. Dreh durchmesser

Mm

Φ 130

Max. Dreh länge

Mm

130

Reisen

X1, X2 Achse Reise

Mm

200, 300

Y1-Achsen-Reise

Mm

± 50

Y1 effektive Bearbeitungs reise

Mm

± 45

Z1, Z2 Achse Reise

Mm

320, 300

Haupt-/Unter spindel

Chuck Größe

Zoll

8"

Max. Geschwindigkeit

U/min

4500

Grund geschwindigkeit

U/min

1500

Spindel-End typ

A2-6

Spindel durch Loch größe

Mm

14,5/18

Motorisierte Spindel leistung

Kw

Φ 67

Einstellbarer Stab durchmesser

Mm

Φ 52

Fräs spindel

Max. Geschwindigkeit

U/min

4500

Bohr kapazität

Mm

Φ 16 × 1,5

Zapf kapazität

[Mm] x

M12x 1,75

[Mm]

Fräs spindel motor

KW

2.3

Revolver schnitts telle

BMT45

Vorschub geschwindigkeit

X-Achse schnelle Traverse-Geschwindigkeit

Mm/min

18000

Z-Achse schnelle Traverse-Geschwindigkeit

Mm/min

18000

Y-Achse schnelle Traverse-Geschwindigkeit

Mm/min

10000

Motor

Spindel motor

KW

> 11

Kühlpumpen motor

KW

0,75

Strom/Luft quelle

Strom versorgungs kapazität (kontinuierliche feste Rate)

KVA/Kw

64KVA/44,75 KW

Luft quelle

L/min

0,5 Mpa/100

Kühlung

Wassertank kapazität

L

130

Größe/Gewicht

Abstand von der Spindel mitte zum Boden

Mm

1070

Maschinen höhe

Mm

2060

Besetztes Gebiet (L× W)

Mm× mm

2410 (ohne Span förderer) × 2210

Maschinen gewicht (ca.)

Kg

5000
