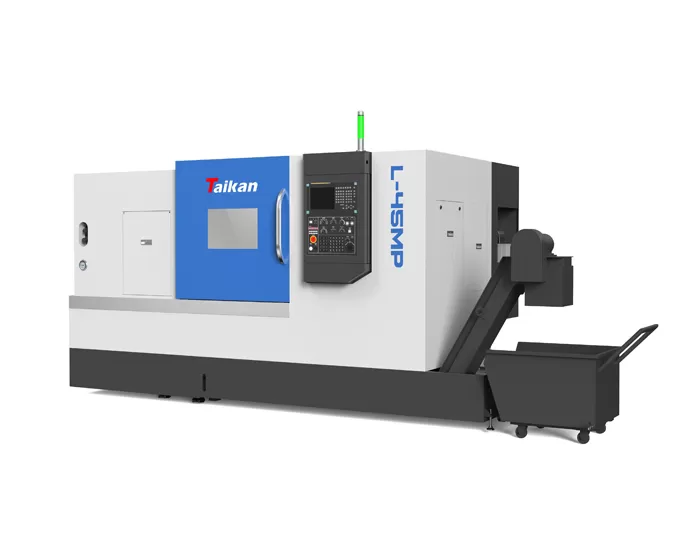

L-45MP Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Verarbeitung bereich

Max. Rotations durchmesser

Mm

Φ 600

Max. Verarbeitung durchmesser (Achse/Platte)

Mm

Φ 380/φ 450

Max. Verarbeitung länge

Mm

900

Max. Bar Durchmesser

Mm

Φ 75

Reisen

X-Achsen-Reise

Mm

240

X-Achse Motor leistung/Stall drehmoment

KW/Nm

2.2/12

Z-Achsen-Reise

Mm

950

Z-Achsen-Motor leistung/Stall drehmoment

KW/Nm

2.2/12

Spindel

Ausgangs leistung (S1/S6)

KW

15

Spindel endform

A2-8

Spindel drehzahl

R/min

0-2500

Loch durchmesser

Mm

Φ 87

Chuck

Hydraulisches 3-Kiefer-Spannfutter

Zoll

10

Hohl

Tailstock

Tailstock-Hülsen durchmesser/Reise

Mm

Φ 100/150

Schneid hülse Verjüngung sloch

Morse

Morse 5 #

Live-Zentrum

Geschwindigkeit

X-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Z-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Kürzung der Futter rate

Mm/min

1-8000

Werkzeug halter

Werkzeug kapazität

T

12

Leistungs motor leistung/Stall drehmoment

KW

2.2/12

Maximale Geschwindigkeit des Elektro werkzeugs

R/min

4000

Werkzeughalter-Spezifikationen

Mm

BMT55

Drehwerkzeug-Halters pezifi kationen

Mm

25*25

Bohrwerk zeug halter maximaler Durchmesser

Mm

Φ 32

Genauigkeit

Position ier genauigkeit der X-Achse

Mm

0.008

Position ier genauigkeit der Z-Achse

Mm

0,012

C axiS Position ier genauigkeit

Bogen sec

51

Wiederholbar keit der X-Achse

Mm

0.004

Wiederholbar keit der Z-Achse

Mm

0.006

Wiederholbar keit der C-Achse

Bogen sec

20

Andere

Strom versorgungs kapazität

KVA

30

Kühlmittel volumen

L

250

Dimension

Mm

3585 × 1880 × 1755

Gesamtgewicht

Kg

4500
