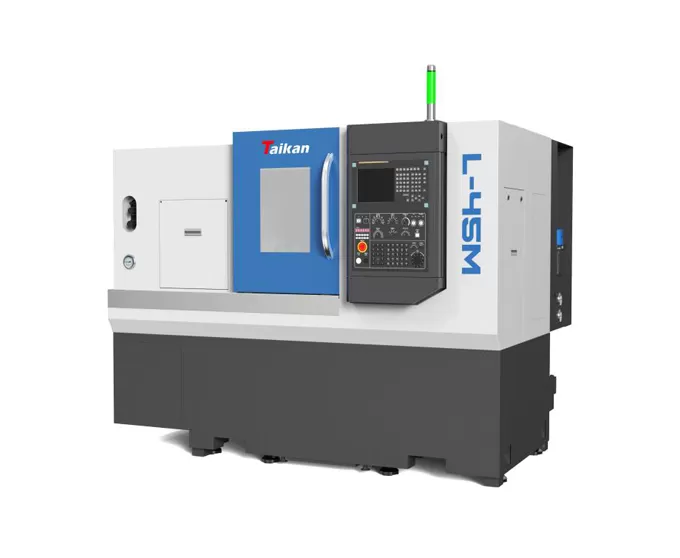

L-45M Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Verarbeitung bereich

Max. Rotations durchmesser

Mm

Φ 600

Max. Verarbeitung durchmesser (Achse/Platte)

Mm

Φ 380/φ 450

Max. Verarbeitung länge

Mm

400

Max. Bar Durchmesser

Mm

Φ 52

Reisen

X-Achsen-Reise

Mm

240

X-Achse Motor leistung/Stall drehmoment

KW/Nm

2.2/12

Z-Achsen-Reise

Mm

430

Z-Achsen-Motor leistung/Stall drehmoment

KW/Nm

2.2/12

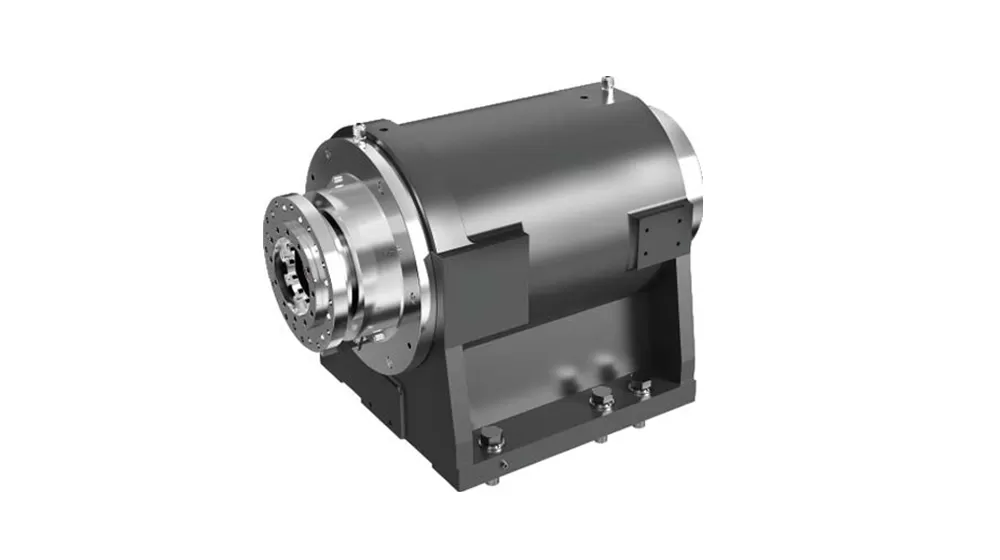

Spindel

Ausgangs leistung (S1/S6)

KW

11/15

Spindel endform

A2-6

Spindel drehzahl

R/min

0-4000

Loch durchmesser

Mm

Φ 67

Chuck

Hydraulisches 3-Kiefer-Spannfutter

Zoll

8

Hohl

Tailstock

Tailstock-Hülsen durchmesser/Reise

Mm

Φ 70/100

Optional

Schneid hülse Verjüngung sloch

Morse

Morse 4 #

Live-Zentrum

Geschwindigkeit

X-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Z-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Kürzung der Futter rate

Mm/min

1-8000

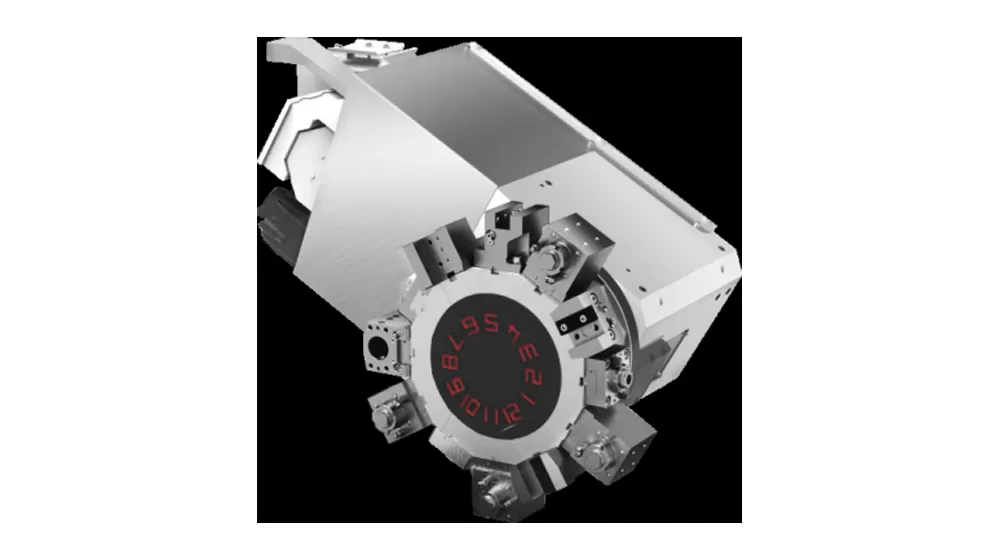

Werkzeug halter

Werkzeug kapazität

T

12

Leistungs motor leistung/Stall drehmoment

KW

2.2/12

Maximale Geschwindigkeit des Elektro werkzeugs

R/min

4000

Werkzeughalter-Spezifikationen

Mm

BMT55

Drehwerkzeug-Halters pezifi kationen

Mm

25'25

Bohrwerk zeug halter maximaler Durchmesser

Mm

Φ 40

Genauigkeit

Position ier genauigkeit der X-Achse

Mm

0.008

Position ier genauigkeit der Z-Achse

Mm

0,01

Wiederholbar keit der X-Achse

Mm

0.004

Wiederholbar keit der Z-Achse

Mm

0.004

Andere

Strom versorgungs kapazität

KVA

30

Kühlmittel volumen

L

150

Dimension

Mm

2300*1880*1800

Gesamtgewicht

Kg

3800
