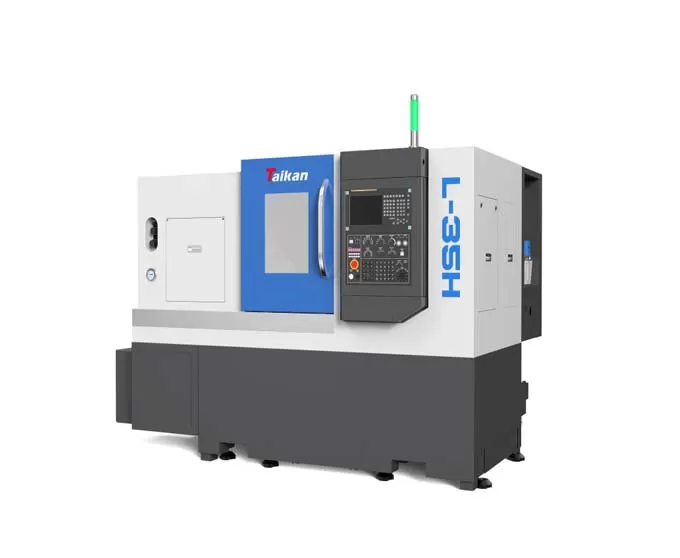

Name: L-35H Hochpräzise CNC-Horizontale Drehmaschine
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakter is tisch für L-35H Hochpräzise CNC-horizontale Drehmaschine

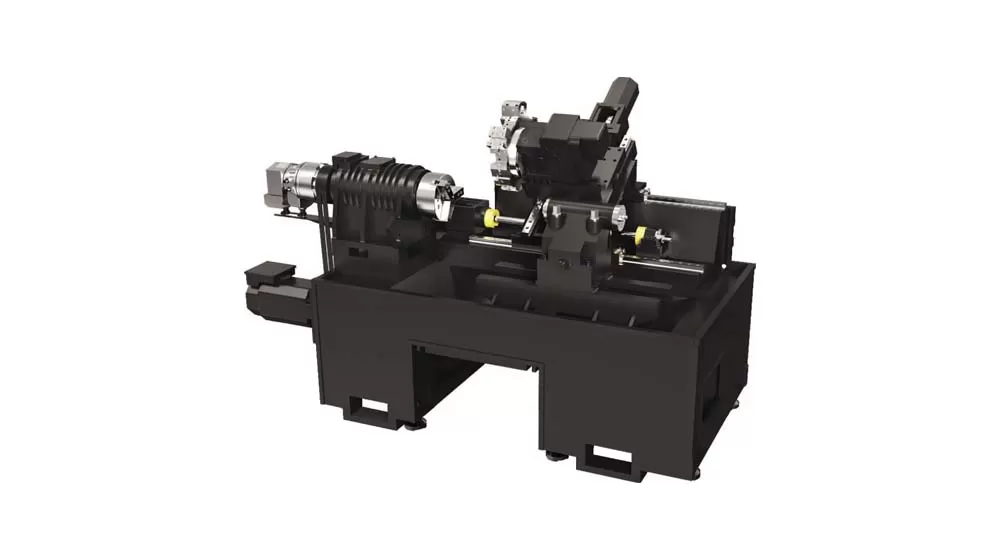

Insgesamt

Zwei-Koordinaten-Zweiachsen-Verknüpfung, halb geschlossene CNC-Werkzeug maschine. Integriertes mechanisches, elektrisches und hydraulisches Layout.

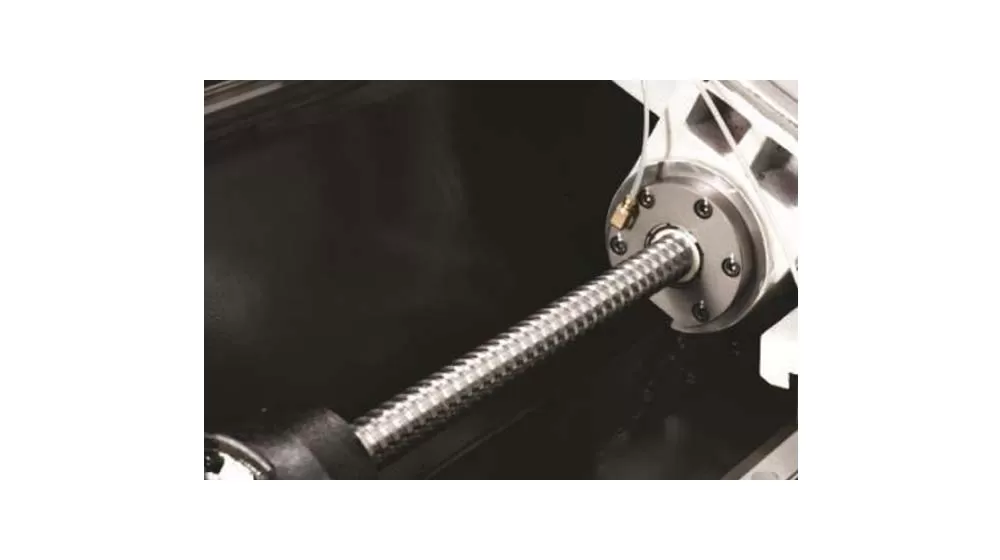

Jede Servo vorschub achse verwendet eine leise Hoch geschwindigkeit kugel schraube, die direkt durch eine elastische Kupplung verbunden ist, mit schneller Bewegungs geschwindigkeit, geringem Rauschen, hoher Position ierungs genauigkeit und Wiederholbar keit.

Führungs schiene

Nehmen Sie Roll führungs design und Hochgeschwindigkeits-Silent-Kugel gewinde an, die die Vorteile von hoher Geschwindigkeit, geringer Wärme erzeugung und hoher Position ierungs genauigkeit hat;

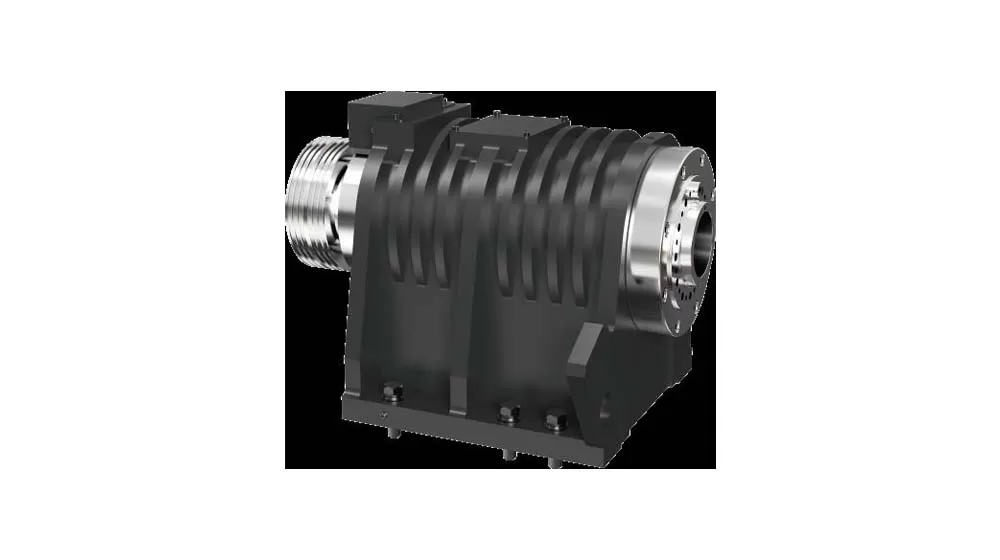

Spindel

Angetrieben von einem Hochleistungs-Servomotor wird die Spindel von einem Riemen angetrieben, und der Spindel drehzahl bereich beträgt 0-4000r/min.

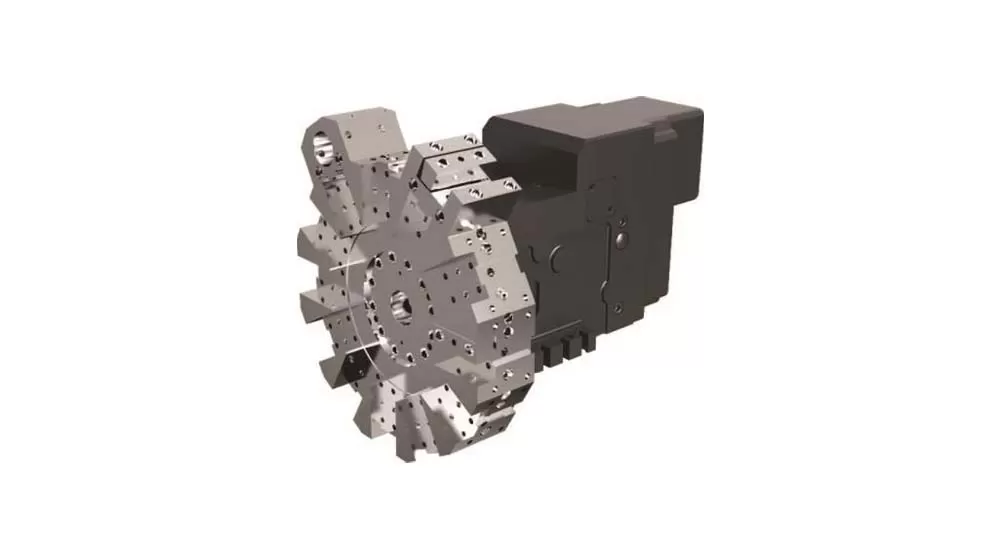

Werkzeug

Diese Werkzeug maschine nimmt Servo-Werkzeug revolver an, der eine schnelle Werkzeug wechsel geschwindigkeit und hohe Zuverlässigkeit aufweist.

Anwendung von L-35H Hochpräzise CNC-horizontale Drehmaschine

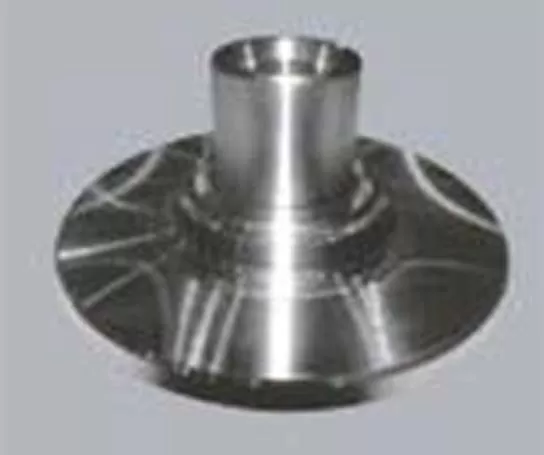

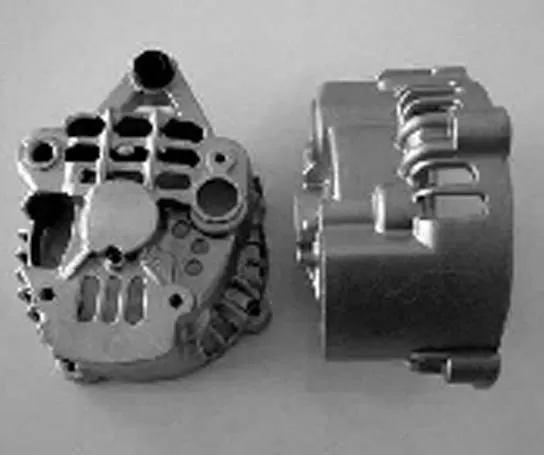

Werkstück Beispiel 1

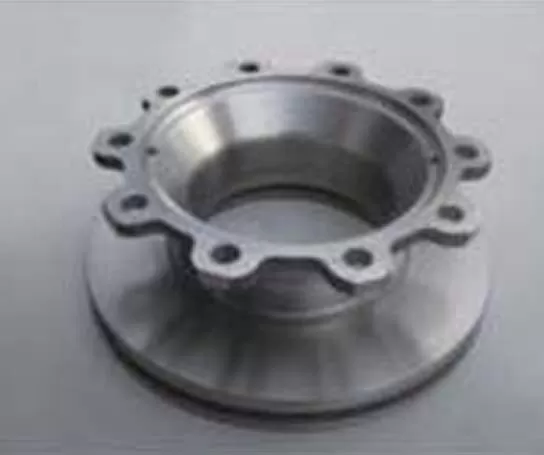

Werkstück Beispiel 2

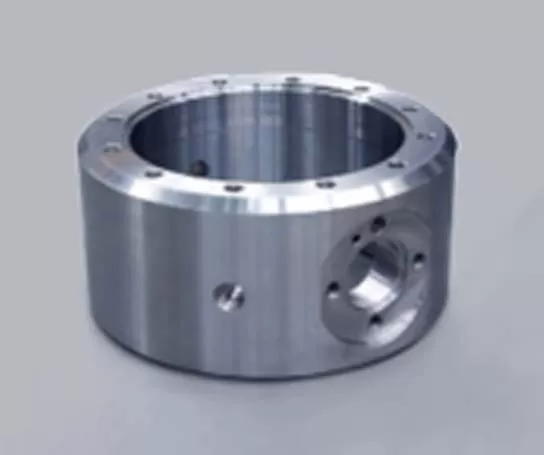

Werkstück Beispiel 3

Werkstück Beispiel 4

Spezifikationen der L-35H Hochpräzise CNC-horizontale Drehmaschine

Name		Einheit	L-35H	Bemerkungen
Bearbeitungs bereich	Max. Schwung durchmesser auf dem Bett	Mm	Φ 520
	Max. Bearbeitungs durchmesser (Welle/Scheibe)	Mm	Φ 300/φ 350
	Max. Bearbeitungs länge	Mm	450
	Max. Bar Durchmesser	Mm	Φ 52
Reisen	X-Achsen-Reise	Mm	190
	X-Achse Motor leistung/Stall drehmoment	Kw/Nm	1.8/11
	Z-Achsen-Reise	Mm	500
	Z-Achsen-Motor leistung/Stall drehmoment	Kw/Nm	1.8/11
Spindel	Ausgangs leistung (S1/S6)	Kw	11/15
	Spindel endform		A2-6
	Spindel drehzahl	R/min	0-4000
	Spindel durch Loch durchmesser	Mm	Φ 63
Chuck	Hydraulisches Drei-Kiefer-Spannfutter	Zoll	8	Hohl
Tailstock	Tailstock-Hülsen durchmesser/Reise	Mm	Φ 70/100	Optional
Tailstock	Tailstock-Hülse-Verjüngung sloch	Morse	Morse 4 #	Live top
Geschwindigkeit	Schnelle Traverse Geschwindigkeit (X-Achse)	M/min	30
	Schnelle Traverse Geschwindigkeit (Z-Achse)	M/min	30
	Schneid vorschub geschwindigkeit	Mm/min	1 ~ 8000
Werkzeug halter	Werkzeug kapazität	T	12
	Werkzeug indizierung szeit	Sekunden/Bit	0,5
	Werkzeug körpergröße	Mm	25*25
	Max. Bohr werkzeug durchmesser	Mm	40
Genauigkeit	Position ier genauigkeit (X-Achse)	Mm	0.006
	Position ier genauigkeit (Z-Achse)	Mm	0.008
	Wiederholbar keit ((X-Achse)	Mm	0.004
	Wiederholbar keit ( (Z-Achse)	Mm	0.004
Sonstige	Ausrüstung kapazität	KVA	12
	Kühlmittel tank kapazität	L	150
	Maschinen größe	Mm	250017001680	Manuelle Chip-Entfernung Kühlmittel tank
	Gewicht (ca.)	Kg	3400

Die Informationen auf dieser Seite dienen nur als Referenz. Spezifikationen und Details können sich aufgrund von Produkt-Upgrades oder Verbesserungen ändern. Für weitere Informationen kontaktieren Sie uns bitte.
