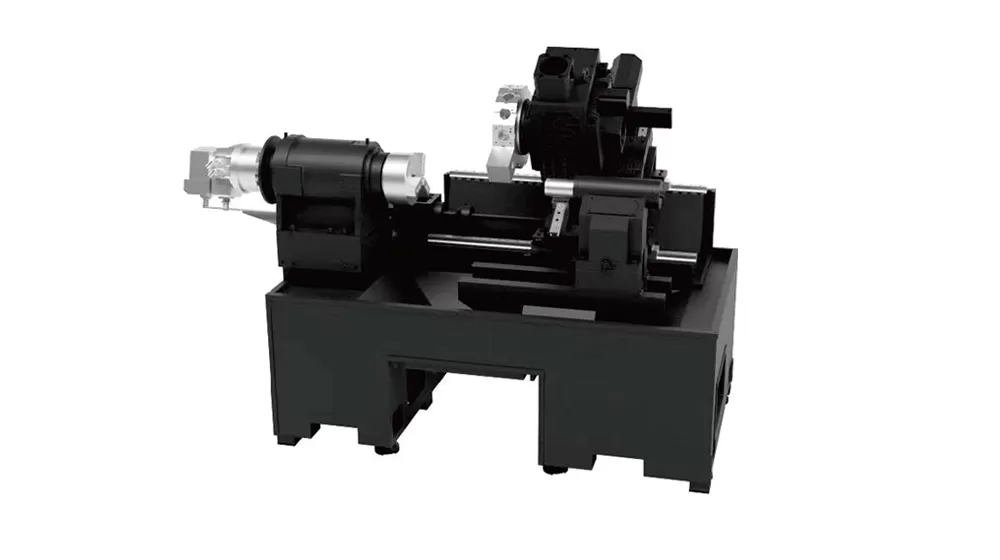

L-25Y Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Verarbeitung bereich

Max. Rotations durchmesser

Mm

Φ 520

Max. Verarbeitung durchmesser (Achse/Platte)

Mm

Φ 300/φ 350

Max. Verarbeitung länge

Mm

330

Max. Bar Durchmesser

Mm

Φ 52

Reisen

X-Achsen-Reise

Mm

190

X-Achse Motor leistung/Stall drehmoment

KW/Nm

1.8/11

Y-Achsen-Reise

Mm

100(± 50)

Y-Achsen-Motor leistung/Stall drehmoment

KW/Nm

1.8/11

Z-Achsen-Reise

Mm

400

Z-Achsen-Motor leistung/Stall drehmoment

KW/Nm

1.8/11

Spindel

Ausgangs leistung (S1/S6)

KW

7.5/11

Spindel endform

A2-5

Spindel drehzahl

R/min

0-6000

Loch durchmesser

Mm

Φ 67

Chuck

Hydraulisches 3-Kiefer-Spannfutter

Zoll

6

Hohl

Tailstock

Tailstock-Hülsen durchmesser/Reise

Mm

Φ 70/100

Optional

Schneid hülse Verjüngung sloch

Morse

Morse 4 #

Live-Zentrum

Geschwindigkeit

X-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Y-Achse schnelle Traverse-Geschwindigkeit

M/min

10

Z-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Kürzung der Futter rate

Mm/min

1-8000

Werkzeug halter

Werkzeug kapazität

T

12

Leistungs motor leistung/Stall drehmoment

KW

2,7 kw/12-46N

Αi S 12/4000-B

Höchst geschwindigkeit des Elektro werkzeugs

R/min

4000

Werkzeughalter-Spezifikationen

Mm

BMT45

Drehwerkzeug-Halters pezifi kationen

Mm

25 × 25

Maximal langweiliges Werkzeug holDer durchmesser

Mm

Φ 32

Werkzeug halter Verarbeitung kapazität

Maximale Fräs kapazität des Elektro werkzeugs

Fräser durchmesser × Fräs tiefe × Vorschub φ 20mm × 10mm × 40 (mm/min)

45 Stahl

Maximale Bohr kapazität des Elektro werkzeugs

Bohr durchmesser × Vorschub rate φ 14 (mm) × 0,15 (mm/r)

45 Stahl

Maximale Zapf kapazität des Elektro werkzeugs

M10 × 1,5

45 Stahl

Genauigkeit

Position ier genauigkeit der X-Achse

Mm

0.006

Position ier genauigkeit der Y-Achse

Mm

0,02

Position ier genauigkeit der Z-Achse

Mm

0.006

Position ier genauigkeit der C-Achse

Bogen sec

51

Wiederholungen der X-Achse

Mm

0.004

Wiederholbar keit der Y-Achse

Mm

0.005

Wiederholbar keit der Z-Achse

Mm

0.004

Wiederholbar keit der C-Achse

Bogen sec

20

Andere

Strom versorgungs kapazität

KVA

25

Kühlmittel volumen

L

150

Dimension

Mm

2500*3100*2100

Gesamtgewicht

Kg

3800
