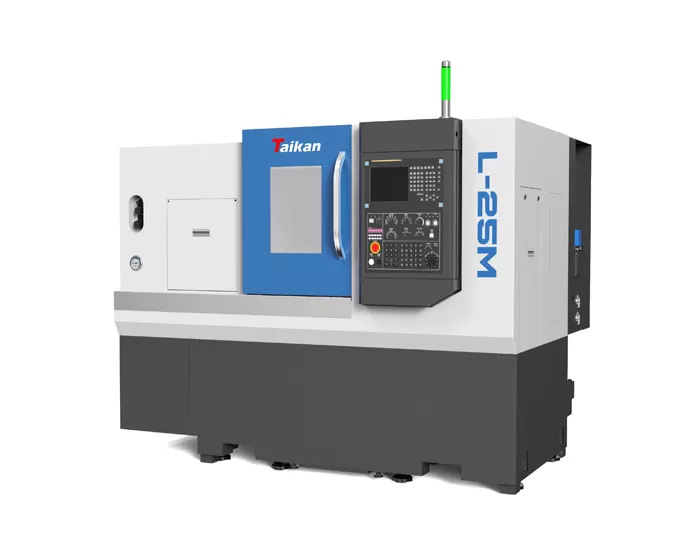

L-25M Hochpräzise CNC Horizontal Drehen (Fräsen) Drehbank

Verarbeitung bereich

Max. Rotations durchmesser

Mm

Φ 520

Max. Verarbeitung durchmesser (Achse/Platte)

Mm

Φ 200/φ 250

Max. Verarbeitung länge

Mm

400

Max. Bar Durchmesser

Mm

Φ 45

Reisen

X-Achsen-Reise

Mm

190

X-Achse Motor leistung/Stall drehmoment

KW/Nm

2.4/11

Z-Achsen-Reise

Mm

430

Z-Achsen-Motor leistung/Stall drehmoment

KW/Nm

2.4/11

Spindel

Ausgangs leistung (S1/S6)

KW

7.5/11.25

Spindel endform

A2-5

Spindel drehzahl

R/min

5300

Loch durchmesser

Mm

Φ 57

Chuck

Hydraulisches 3-Kiefer-Spannfutter

Zoll

6

Hohl

Tailstock

Tailstock-Hülsen durchmesser/Reise

Mm

Φ 70/100

Optional

Schneid hülse Verjüngung sloch

Morse

Morse 4 #

Live-Zentrum

Geschwindigkeit

X-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Z-Achse schnelle Traverse-Geschwindigkeit

M/min

30

Kürzung der Futter rate

Mm/min

1 ~ 8000

Werkzeug halter

Werkzeug kapazität

T

12

Fräskopf Motor leistung/Stall drehmoment

KW

2.3/11-34

Fräs werkzeug max. Geschwindigkeit

R/min

4000

Fräswerkzeug-Griffs pezifi kation

Mm

BMT45

Drehwerkzeug-Halters pezifi kation

Mm

25 × 25

Max. Bohr werkzeug durchmesser

Mm

Φ 32

Genauigkeit

Position ier genauigkeit der X-Achse

Mm

0.006

Position ier genauigkeit der Z-Achse

Mm

Position ier genauigkeit der C-Achse

Bogen sec

51

Wiederholbar keit der X-Achse

Mm

0.004

Wiederholbar keit der Z-Achse

Mm

0.006

Wiederholbar keit der C-Achse

Bogen sec

20“

Andere

Strom versorgungs kapazität

KVA

25

Kühlmittel volumen

L

150

Dimension

Mm

2300*1880*1800

Gesamtgewicht

Kg

3600
