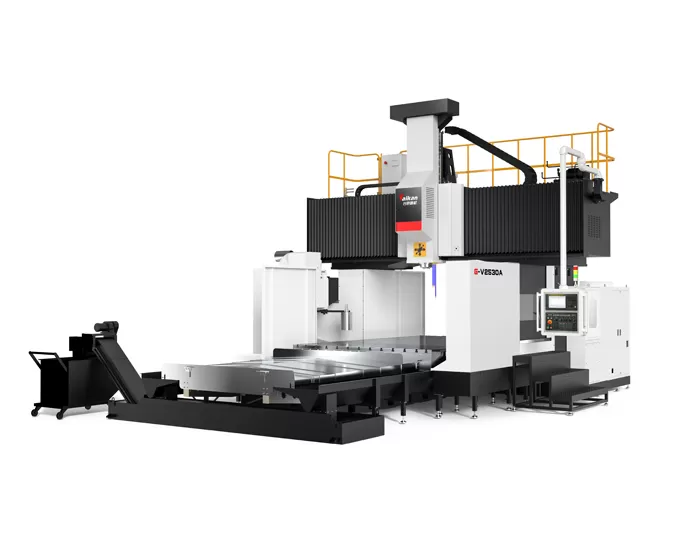

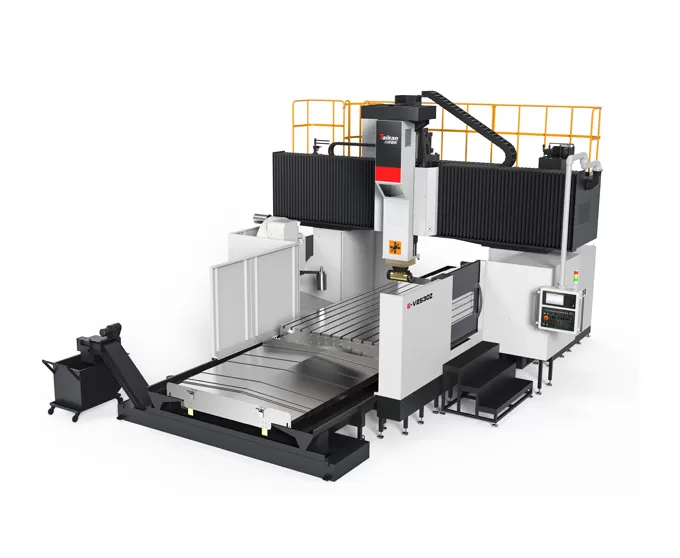

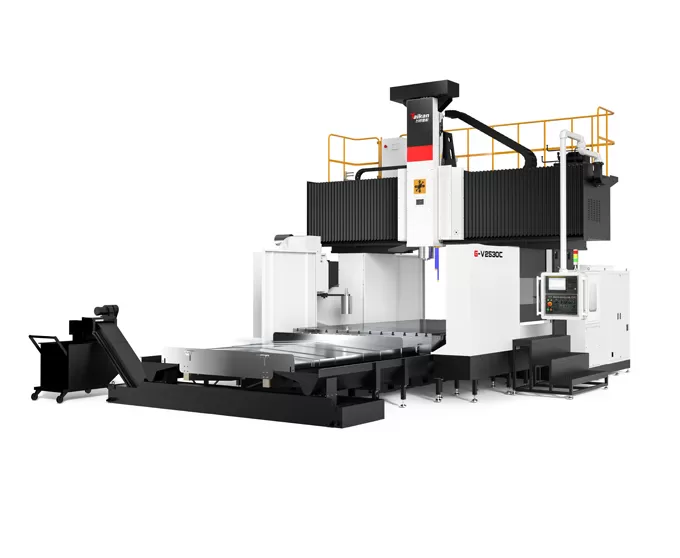

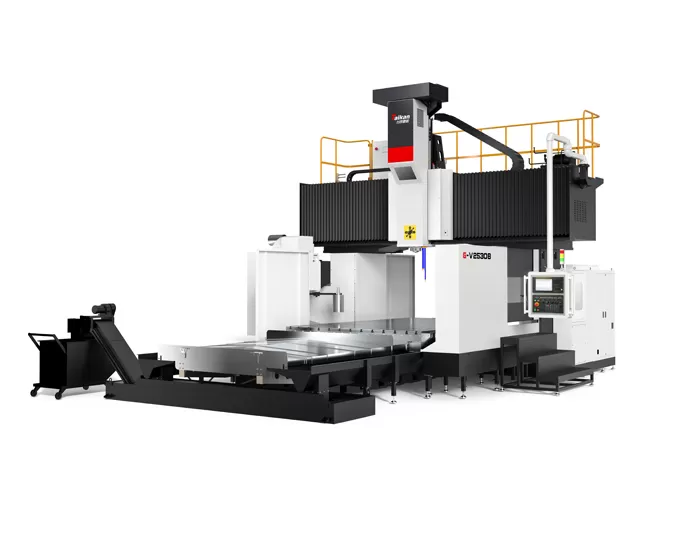

G-V2530 A/B/C/Z 3-Achsen-Linearführungen Gantry Bearbeitungs zentrum

Die Maschine verfügt über eine feste Struktur mit Gantry rahmen und einem beweglichen Arbeitstisch.

Strahl mit hoher Steifigkeit: Der Balken nimmt ein rechteckiges Bogen design mit großem Querschnitt an. Das Verhältnis von Höhe zu Breite wird durch Simulations analyze optimiert, wodurch die Biege-und Torsion festigkeit erheblich verbessert wird und eine präzise Stabilität gewähr leistet wird.

Großer Querschnitts-Ram: Der Stößel hat eine Querschnitts größe von 420x420mm, die von vier linearen Führungs schienen in einer halb geschlossenen Anordnung getragen wird. Dies bietet eine hochfeste Unterstützung mit geringem Reibungs widerstand und gewähr leistet ein Null-Kriechen bei niedrigen Geschwindigkeiten, minimale Vibrationen, schnelles Ansprechen sowie eine hervorragende dynamische und statische Leistung, geringe Wartungs anforderungen und lange Lebensdauer.

Mehrfach-Stütz tisch: Der Tisch wird von mehreren eng beieinander liegenden Objektträgern unterstützt, um eine stabile und zuverlässige Tragfähigkeit mit aus gezeichneter Präzisions retention zu gewährleisten.

Verschiedene Antriebs optionen

Kon figur ierbar mit Riemen antrieb, Getriebe kopf, elektrischer Spindel und automatischem rechtwinkligen Fräskopf.

Gefahrene Spindel

Verfügt über eine BT50-Schnittstelle mit einer maximalen Drehzahl von 6000 U/min und einem Ausgangs drehmoment von bis zu 1331Nm. Das Getriebe und der Hauptmotor sind von der Spindel getrennt, wodurch Genauigkeit probleme, die durch Wärme erzeugung verursacht werden, effektiv minimiert werden.

Motorisierte Spindel

Elektrische Hoch leistungs spindel für Hoch leistungs BT50-10000rpm, die ein hohes Drehmoment, eine hohe Geschwindigkeit und geringe Vibrationen liefert und ein außer gewöhnliches Bearbeitungs erlebnis bietet.

Riemen getriebene Spindel

Verwendet eine BT50-6000rpm Hochgeschwindigkeits-Spindel einheit, die eine effiziente Schneid leistung bietet.

Thermische Steuerung

Standard mit einem Öl kühlsystem, um die Spindel temperatur zu reduzieren, die Lager lebensdauer zu verlängern und die Auswirkungen der thermischen Verformung auf die Bearbeitungs genauigkeit zu minimieren.

Drei-Linien-Schienen: Alle drei Achsen (XYZ) verwenden Hochleistungs-Rollen-Linear führungs schienen, die leicht zu warten sind, einen geringen Reibungs widerstand und eine schnelle Reaktion von beweglichen Teilen aufweisen. Null Kriechen bei niedrigen Geschwindigkeiten und aus gezeichnete dynamische und statische Leistung.

Riemen antrieb: Die XY-Achsen motoren verwenden eine Riemen reduzierung, um das Übertragungs drehmoment zu erhöhen, die Last trägheit zu verringern, die Antriebs leistung zu verbessern und eine einfache und kosten günstige Wartung zu gewährleisten.

Getriebe antrieb: Der Motor wird durch einen Reduzierer mit niedrigem Spiel rückschlag reduziert, wodurch die Drehmoment übertragung erhöht wird. In Kombination mit größeren Führungs schrauben sorgt dies für schnelle Antriebs geschwindigkeiten, stabile Leistung und hohe Präzision (X-Achse ≥ 4200mm / Y-Achse ≥ 3700mm).

Stickstoff ausgleich: Das Z-Achsen-Antriebs system verwendet einen Servomotor, der direkt mit einer Kugel schraube gekoppelt ist. mit einem Zweizylinder-Ausgleichs system auf beiden Seiten des Stößels, um eine reibungslose Umkehrung des Z-Achsen-Vorschubs und eine schnelle dynamische Reaktion zu gewährleisten.

Thermische Kompensation: Die Kugel schraube verfügt an beiden Enden über eine vorgespannte Struktur, wodurch Präzisions verluste durch Wärme ausdehnung effektiv vermieden werden.

Spiral chip förderer: Ein Satz auf jeder Seite des Arbeitstisches mit einem Schrauben durchmesser von 120mm und einem großen quadratischen Stahl querschnitt, der Späne schnell außerhalb der Maschine aus stößt.

Ketten-Chip-Hoch förderer: Am Ende der Maschine gelegen, mit einer 45-Grad-Neigung, einer breiteren Ketten platte und Sägezahn-Schaber stangen, die schnell Späne in den kleinen Chip-Förderer sammeln.

Kleiner Chip förderer: Sammelt und transport iert Chips.

Kühlmittel tank: Mehr schicht iges Filtersystem, um Verunreinigungen zu filtern und eine reibungslose Bearbeitung zu gewährleisten.
