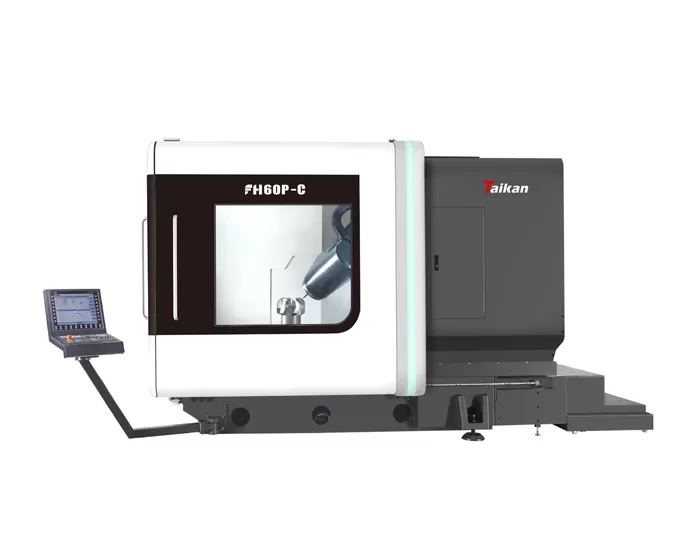

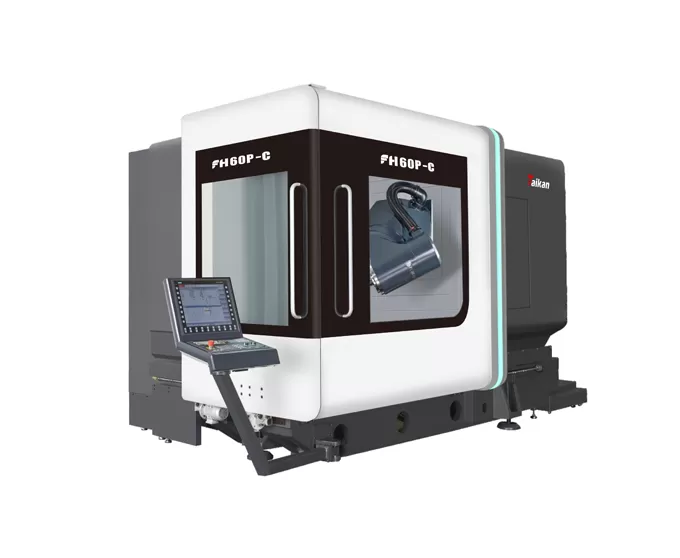

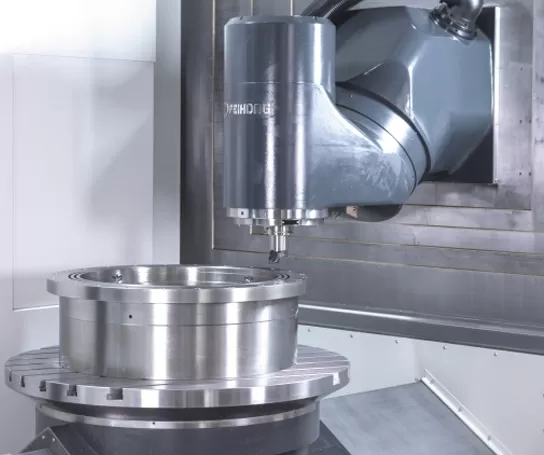

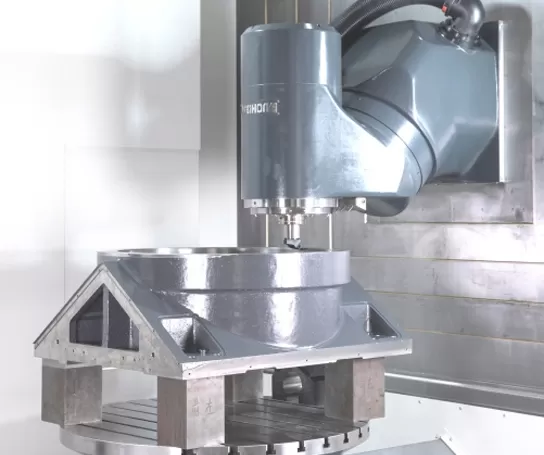

FH60P-C 5-Achsen-Miling und Dreh-Bearbeitungs zentrum

X/Y/Z-Achse Reisen

600 × 800 × 600mm

Abstand vom horizontalen Fräskopf

Zentrum zum Arbeitstisch

30 ~ 630mm

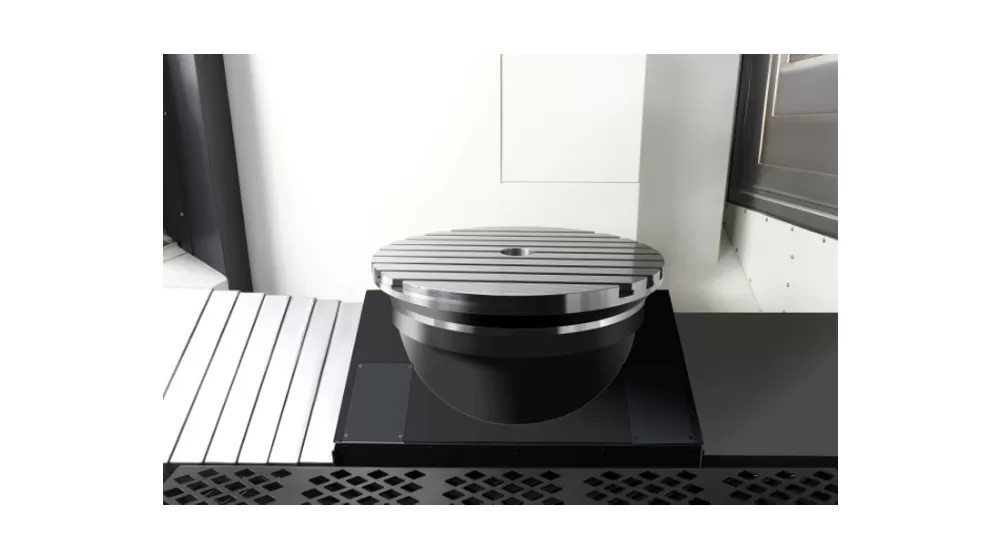

Drehtisch geschwindigkeit

350 U/min

Arbeitstisch größe

Φ 660mm

Max Tisch belastung

Fräsen 2000kg

1000kg drehen

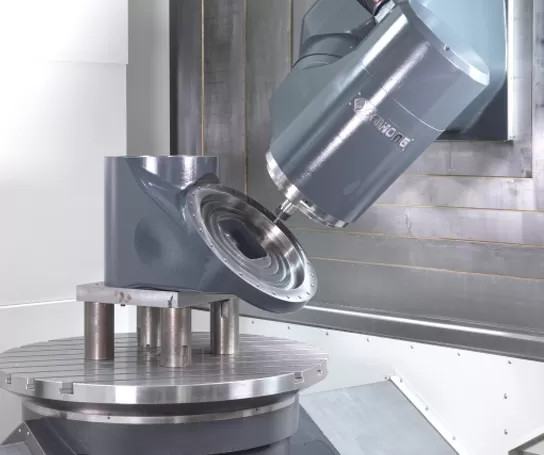

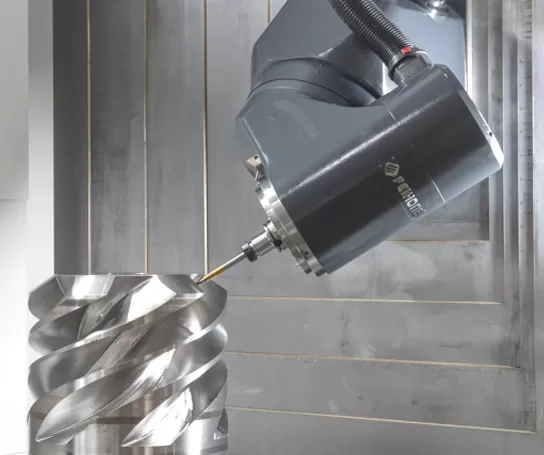

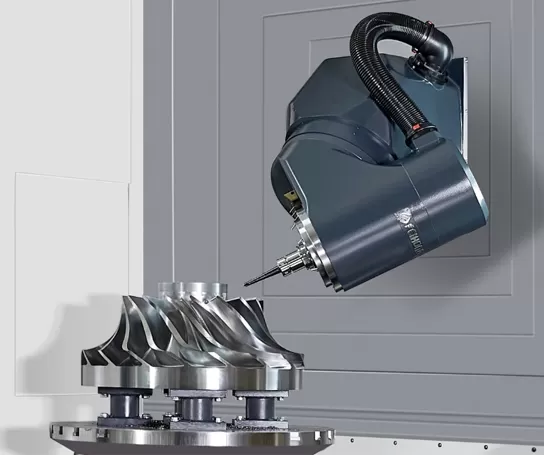

Schwenk fräskopf (B-Achse)

Standard

Schwenk bereich (0 = Vertikal/180 = Niveau)

-15 ° ~ + 180 °

B-Achse Nenndrehzahl

50 U/min

Abstand von der vertikalen Spindel nase zum Tisch

150 ~ 750mm

Elektrische Spindel Max. Geschwindigkeit

12000 U/min

Leistung (S1-100 %/40% DC)

34/42kW

Drehmoment (S1-100 %/40% DC)

132/192Nm

Spindel verjüngung

1:10 Verjüngung

Werkzeug-Schnitts telle

HSK-A63

Kapazität des Werkzeug magazins

40T

Max. Werkzeug durchmesser/Länge/Gewicht

Φ 85mm/300mm/8kg

Werkzeug wechsel zeit (Werkzeug zum Werkzeug)

4s

Bohren (Normalis ierung von mittlerem Kohlenstoffs tahl)

Φ 40mm

Tippen (Normalis ierung von Stahl mit mittlerem Kohlenstoff gehalt)

M24

Schnelle Durchquerung

40 m/min

X/Y/Z Position ier genauigkeit

0,006mm

X/Y/Z Wiederholung position ier genauigkeit

0,004mm

B/C Position ier genauigkeit

8"

B/C wiederholende Position ier genauigkeit

4"

Infrarot-Sonde

Renishaw OMP60

Werkzeug-Einstell lehre
(Werkzeug messung im Bearbeitungs bereich)

Renishaw NC4F230

Maschinen höhe (Standard maschine)

2985mm

Hauptkörper besetzter Bereich (L * W)

4300 × 2600mm

Besetzter Bereich des Werkzeug magazins (L * W)

2100 × 1250mm

Besetzter Bereich des Chip förderers (L * W)

3070 × 1065mm

Wassertank besetzter Bereich (L * W)

1785 × 1355mm

Komplette maschine besetzte Fläche
(Ohne Wassertank) (L * W)

5200 × 3550mm

Maschinen gewicht

23000kg

Kontroll system

Siemens ONE
