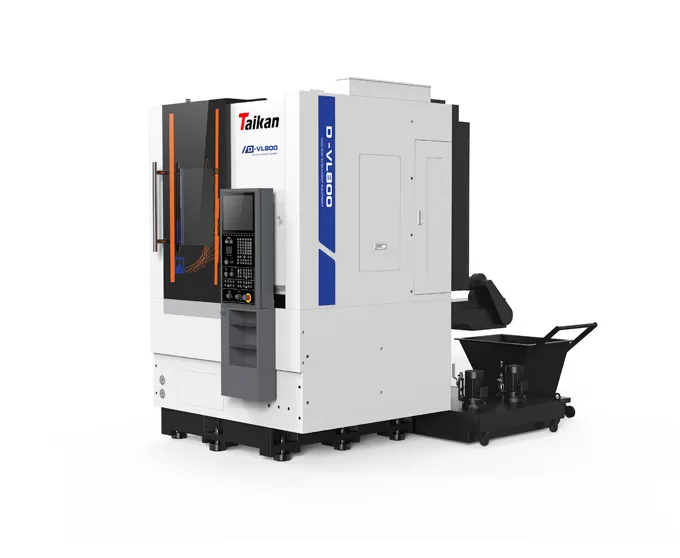

D-VL800/D-VL800M Hochpräzise vertikale CNC-Drehmaschine

Bearbeitungs bereich

Max Swing Durchmesser

Mm

950

Max Dreh durchmesser über Wagen

Mm

800

Max Werkstück höhe

Mm

800

Max Werkstück Gewicht

Kg

1500

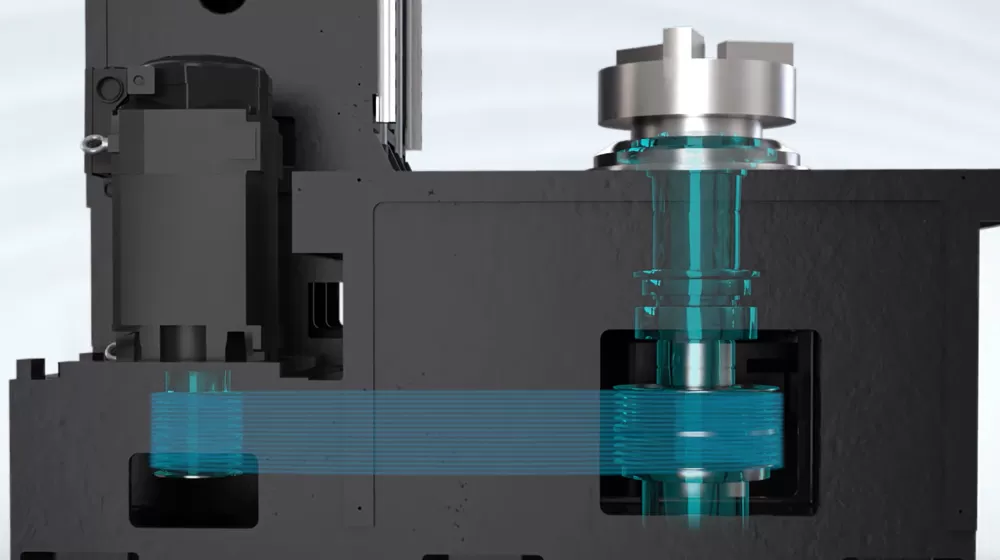

Spindel

Chuck Durchmesser

Zoll

18 ″ (hydraulischer Chuck)

Spindel drehzahl bereich

R/min

50 ~ 1500

Max Spindel drehmoment

Nm

1200

Spindel-Nasen-Typ

/

A2-11

Spindel zentrierung lager durchmesser

Mm

200

Hauptmotor leistung (S1/S2)

KW

S1 = 16,S2 = 24

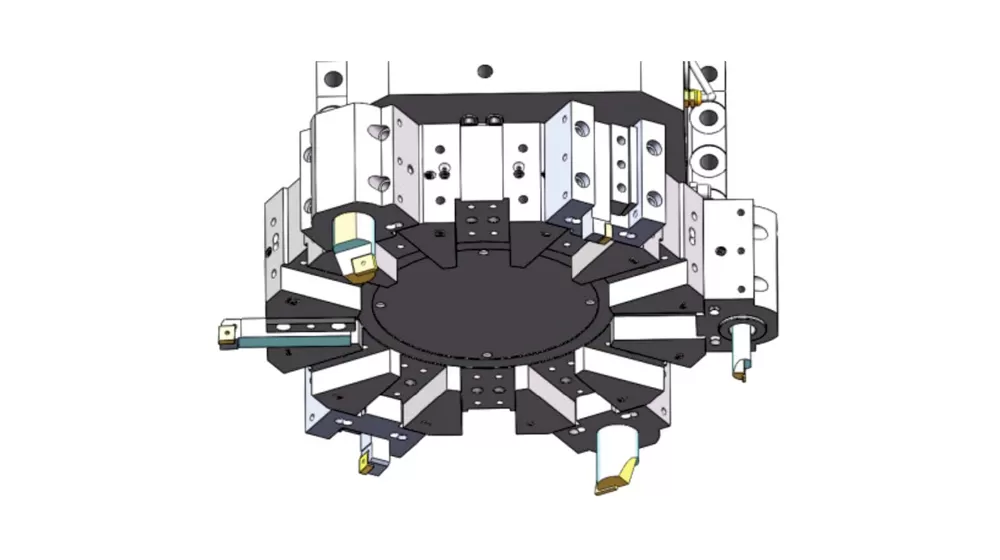

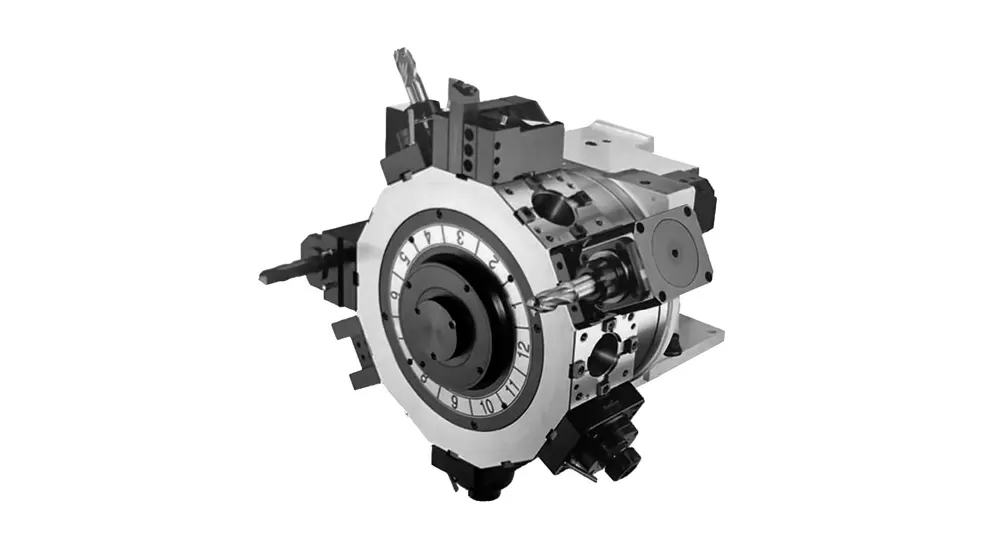

Werkzeug pfosten

Revolver typ

/

Horizontal (vertikal optional)

Horizontal

Anzahl der Positionen

/

12(6)

12

Antriebsart

/

Hydraulisch

Servo

Außen durchmesser des Schneidwerk zeug halters

Mm

32 × 32

Innen loch Werkzeug halter Durchmesser

Mm

Φ 50

Futter

X/Z-Achsen-Feed-Führungs typ

/

Linear führung

X/Z-Achsen vorschub

Mm/min

0,1 ~ 1000

X/Z-Achse schnelle Traverse-Geschwindigkeit

M/min

20/16

X-Achsen-horizontale Reise

Mm

-20 ~ 465

Vertikale Reise Z-Achse

Mm

820

X/Z-Achsen-Vorschub motor Drehmoment

Nm

22/30

Bearbeitungs fähigkeit

Leistungs kopf Motor leistung

KW/Nm

/

5.5

Max Bohr kapazität

Mm

/

Φ 25 × 0,25

Max Tapping Kapazität

Mm

/

M18 × 2,5/M27 × 2

Max Grooving Kapazität

Mm

/

Φ 30 × 20 × 40

Genauigkeit

Position ier genauigkeit (X-Achse)

Mm

0,01

Position ier genauigkeit (Z-Achse)

Mm

0,01

Position ier genauigkeit (C-Achse)

"

/

51

Wiederholbar keit (X-Achse)

Mm

0.006

Wiederholbar keit (Z-Achse)

Mm

0.006

Wiederholbar keit (C-Achse)

"

/

20

Sonstige

CNC-System

/

Siemens

Gesamt strom versorgungs kapazität

KVA

50

55

Kühlmittel tank kapazität

L

360

Fußabdruck (Länge × Breite)

Mm

2600 × 3450

Maschinen höhe

Mm

3750

Maschinen gewicht (ca.)

T

10.5

11
