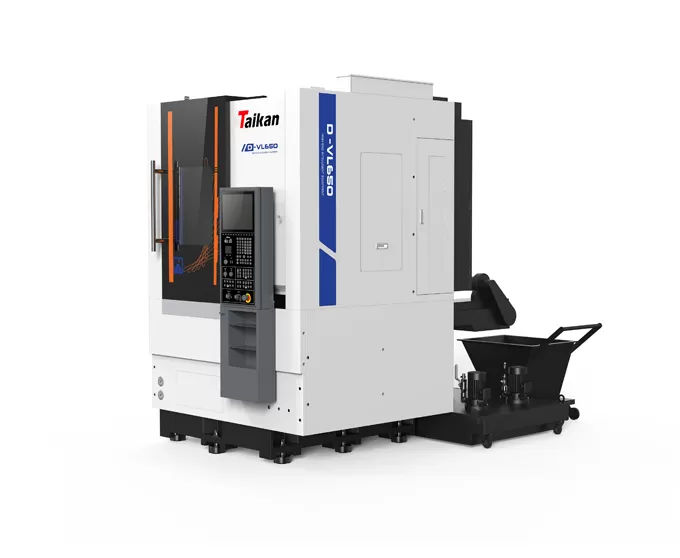

D-VL650/D-VL650M Hochpräzise vertikale CNC-Drehmaschine

Bearbeitungs bereich

Max Swing Durchmesser

Mm

800

Max Dreh durchmesser über Wagen

Mm

650

Max Werkstück höhe

Mm

600

Max Werkstück Gewicht

Kg

1200

Spindel

Chuck Durchmesser

Zoll

15 ″ (hydraulischer Chuck)

Spindel drehzahl bereich

R/min

50 ~ 2000

Max Spindel drehmoment

Nm

1100

Spindel-Nasen-Typ

/

A2-11

Spindel zentrierung lager durchmesser

Mm

160

Hauptmotor leistung (S1/S2)

KW

S1 = 16,S2 = 24

Werkzeug pfosten

Revolver typ

/

Horizontal (vertikal optional)

Horizontal

Anzahl der Positionen

/

8(6)

12

Antriebsart

/

Hydraulisch

Servo

Außen durchmesser des Schneidwerk zeug halters

Mm

32 × 32

Innen loch Werkzeug halter Durchmesser

Mm

Φ 50

Futter

X/Z-Achsen-Feed-Führungs typ

/

Linear führung

X/Z-Achsen vorschub

Mm/min

0,1 ~ 1000

X/Z-Achse schnelle Traverse-Geschwindigkeit

M/min

20/16

X-Achsen-horizontale Reise

Mm

-20 ~ 390

Vertikale Reise Z-Achse

Mm

620

X/Z-Achsen-Vorschub motor Drehmoment

Nm

22/30

Bearbeitungs fähigkeit

Leistungs kopf Motor leistung

KW/Nm

/

5.5/48

Max Bohr kapazität

Mm

/

Φ 25 × 0,25

Max Tapping Kapazität

Mm

/

M18 × 2,5/M27 × 2

Max Grooving Kapazität

Mm

/

Φ 30 × 20 × 40

Genauigkeit

Position ier genauigkeit (X-Achse)

Mm

0,01

Position ier genauigkeit (Z-Achse)

Mm

0,01

Position ier genauigkeit (C-Achse)

"

/

51

Mm

0.006

Wiederholbar keit (Z-Achse)

Mm

0.006

Wiederholbar keit (C-Achse)

"

/

20

Sonstige

CNC-System

/

Siemens

Gesamt strom versorgungs kapazität

KVA

50

55

Kühlmittel tank kapazität

L

360

Fußabdruck (Länge × Breite)

Mm

2250 × 3150

Maschinen höhe

Mm

3550

Maschinen gewicht (ca.)

T

8.5

9
